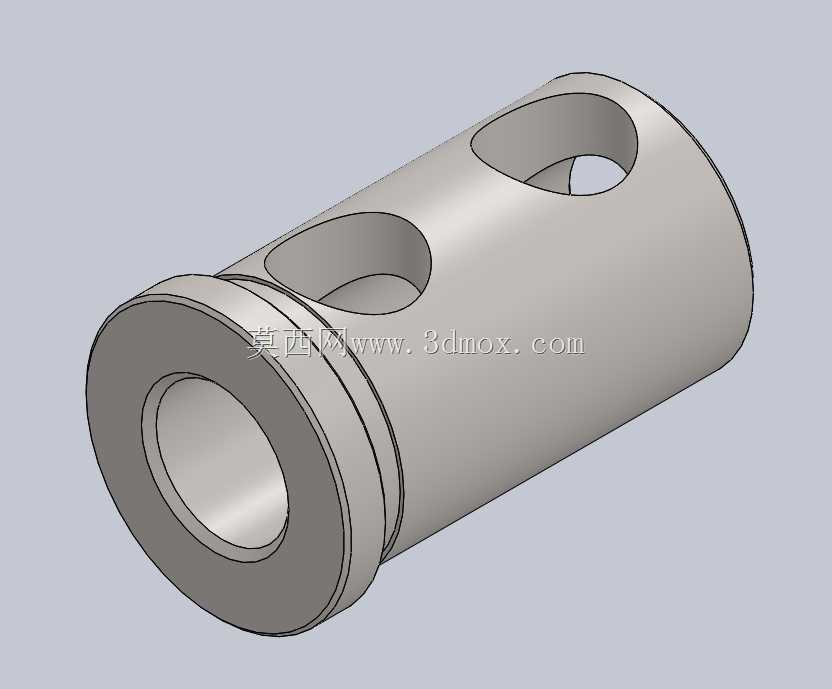

EMCO车床16mm变径刀具衬套结构

　　这款衬套主要面向小型精密车床的刀塔安装场景，适配EMCO Turn220这类紧凑型数控车床的刀具装夹工位，核心作用是在刀座原有较大安装孔基础上，实现16mm直径柄部刀具的适配装夹，解决小规格刀具无法直接匹配标准刀座孔的工装适配问题，在小型精密零件车削加工、教学实训车床改造、小批量非标零件试制场景中使用频率较高。从实际加工需求来看，紧凑型数控车床的刀塔安装孔通常按照通用最大刀具柄径设计，而实际加工中经常需要使用直径更小的钻头、铰刀、镗刀杆或者小型车刀杆，直接装夹会出现柄部间隙过大、夹持同轴度不足、刀具受力偏摆的问题，这款衬套就是作为中间转换连接件，外圆匹配刀座原有安装孔，内孔对应16mm刀具柄径，通过过渡配合保证装夹后的同轴度，

　　同时衬套侧壁开设的两个径向通孔，一方面对应刀座上的锁紧顶丝位置，让顶丝可以穿过衬套壁直接压紧内部刀具柄部，避免衬套和刀具之间出现相对转动或者轴向窜动，另一方面也可以在拆卸衬套时，通过孔位插入撬杆或者顶杆，把衬套从刀座孔中顶出，降低长期使用后配合面油污、切屑卡滞带来的拆卸难度。衬套一端设计有凸出的环形法兰台阶，这个台阶的外径大于衬套主体外圆，安装时法兰端面贴合在刀座孔的外侧端面，起到轴向定位的作用，控制衬套插入刀座的深度，避免衬套过度伸入刀塔内部干涉其他工位部件，同时法兰台阶也能承受刀具轴向进给时的反向作用力，防止衬套在吃刀抗力作用下向刀座内部滑移。建模过程中首先按照刀座的实际安装孔尺寸确定衬套外圆的配合公差，

　　外圆和刀座孔采用小间隙过渡配合，保证衬套可以手动推入安装孔，同时径向跳动量控制在车削加工允许的精度范围内；内孔按照16mm刀具柄部的公差设计，采用H7精度的基孔制配合，保证刀具柄部可以顺利插入，同时夹持后不会出现明显晃动。侧壁的两个开孔位置需要和刀座上的两个锁紧螺钉位置严格对齐，建模时先调取刀座的锁紧孔位坐标，再在衬套对应位置做切除拉伸，开孔边缘做小倒角处理，避免安装时刮伤刀具柄部或者锁紧顶丝端部。衬套的内孔两端都做了导入倒角，一端方便刀具从外侧插入，另一端也可以在需要从反向顶出刀具时提供导向，外圆和法兰衔接的位置做了退刀槽结构，方便车削加工时刀具退刀，也能避免安装时台阶位置和刀座端面出现边角干涉。从安装边界来看，

　　衬套的主体长度需要和刀座孔的有效深度匹配，法兰厚度控制在不干涉刀塔回转、不和相邻工位刀具发生碰撞的范围内，衬套装入刀座后，两端都不能超出刀塔的安全回转轮廓，避免刀塔转位时和工件、卡盘发生剐蹭。实际使用中，这类衬套通常采用45号钢或者合金结构钢加工，热处理后达到合适的硬度，内壁和外圆经过精磨保证同轴度，长期反复装夹刀具也不会出现内壁磨损扩孔的问题，相比直接在刀座上改装小孔，使用衬套转换的方案不需要修改刀塔本体，更换不同内径的衬套就可以适配不同柄径的刀具，刀座的原始精度不会被破坏，维护成本更低。在小型车削加工单元里，这类变径衬套属于非常常用的工装附件，尤其适合加工小型仪表零件、医疗精密小件、电子接插件类零件的场景，这类零件加工使用的刀具柄径普遍偏小，通过衬套适配可以充分发挥原有刀座的夹持能力，不需要额外采购专用小规格刀座，同时衬套的结构简单，加工难度低，备件替换方便，出现磨损后可以快速更换，不会因为工装故障导致机床长时间停机。建模时还需要考虑衬套内部的容屑空间，刀具插入后内孔和刀具柄部之间的微小间隙可以存留少量润滑脂，减少柄部和衬套内壁的摩擦磨损，侧壁的开孔也可以在加注润滑油时作为注油孔使用，定期向孔内喷入防锈润滑油，避免长期闲置时衬套和刀具、刀座之间出现锈死粘连的情况。
