岸侧浮筒登船栈桥接驳结构

　　这套浮筒栈桥结构主要面向内河码头、临时作业泊位、趸船接驳以及近岸水上施工平台的人员通行场景，核心作用是在固定岸台与随水位起伏的浮式作业面之间搭建一条可自适应高差变化的通行通道。现场作业时，水位涨落、浮体载重变化都会让浮筒工作面的高度持续偏移，普通固定踏步梯无法适配这种持续变动的对接边界，这套带铰接回转端的桁架栈桥就可以绕岸侧支点小幅俯仰，始终让桥面保持可通行的倾斜角度，避免梯段脱空或桥面陡升陡降带来的通行风险。

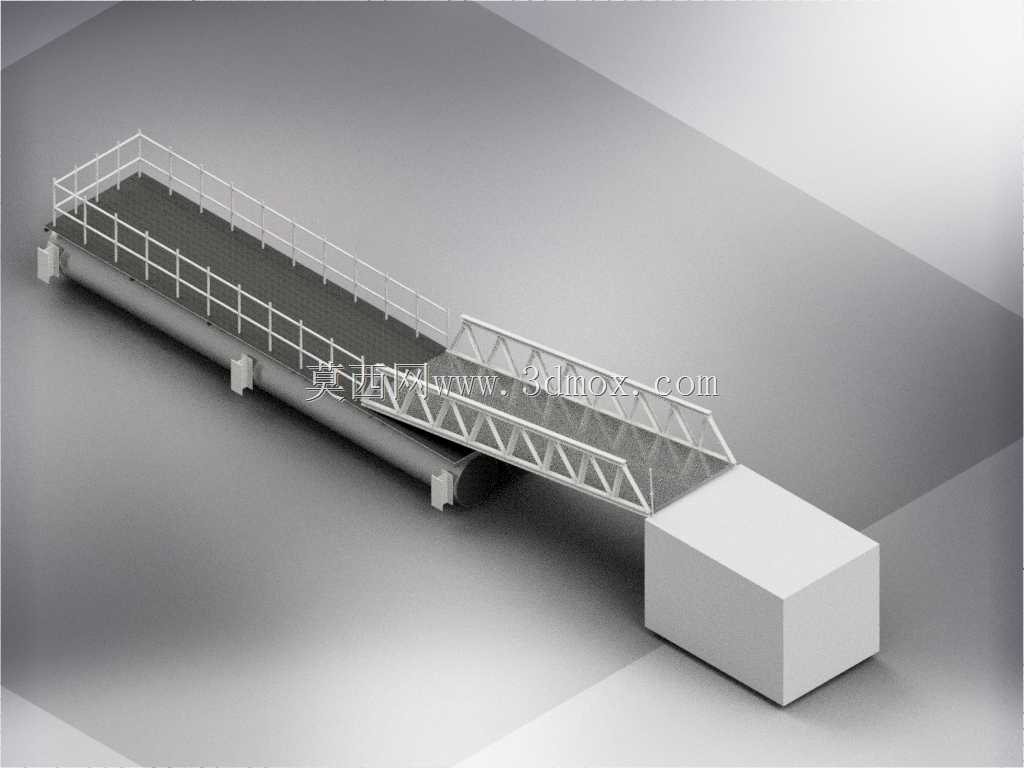

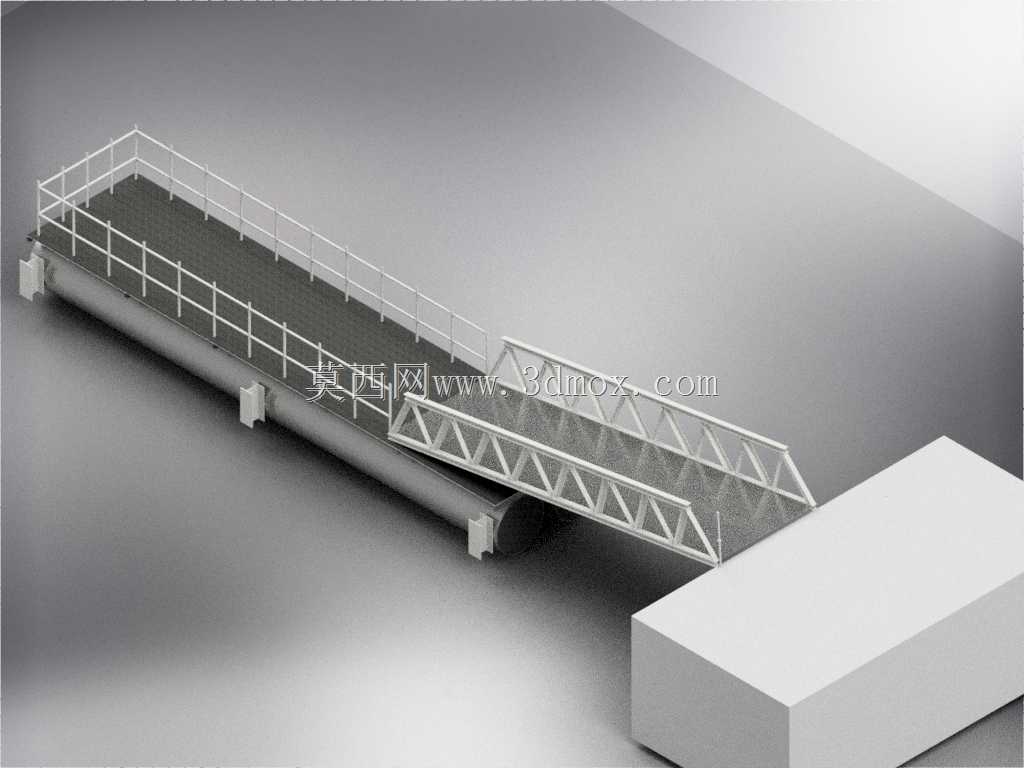

　　结构整体分为两大功能段：靠近浮筒的一侧是带双侧护栏的平直通行桥面，桥面下方由两个并列的圆柱形浮筒提供浮力支撑，浮筒沿桥面长度方向通长布置，既承担桥面自重与行人荷载，也作为整个浮式停靠端的稳性基础；靠近岸台的一侧是三角桁架式过渡斜桥，桁架采用上下弦杆加交叉腹杆的格构形式，在控制整体自重的前提下大幅提升梯段的抗弯刚度，人员行走在跨中位置时不会出现明显的挠曲晃动。斜桥两端都设置了铰接连接位，岸侧端搭接在混凝土岸台的预埋支承面上，浮筒侧端与平直桥面的端部支座铰接，两个转动副配合之后，栈桥可以随浮筒的升沉在一定角度范围内自由转动，不需要人工反复调整搭接位置。

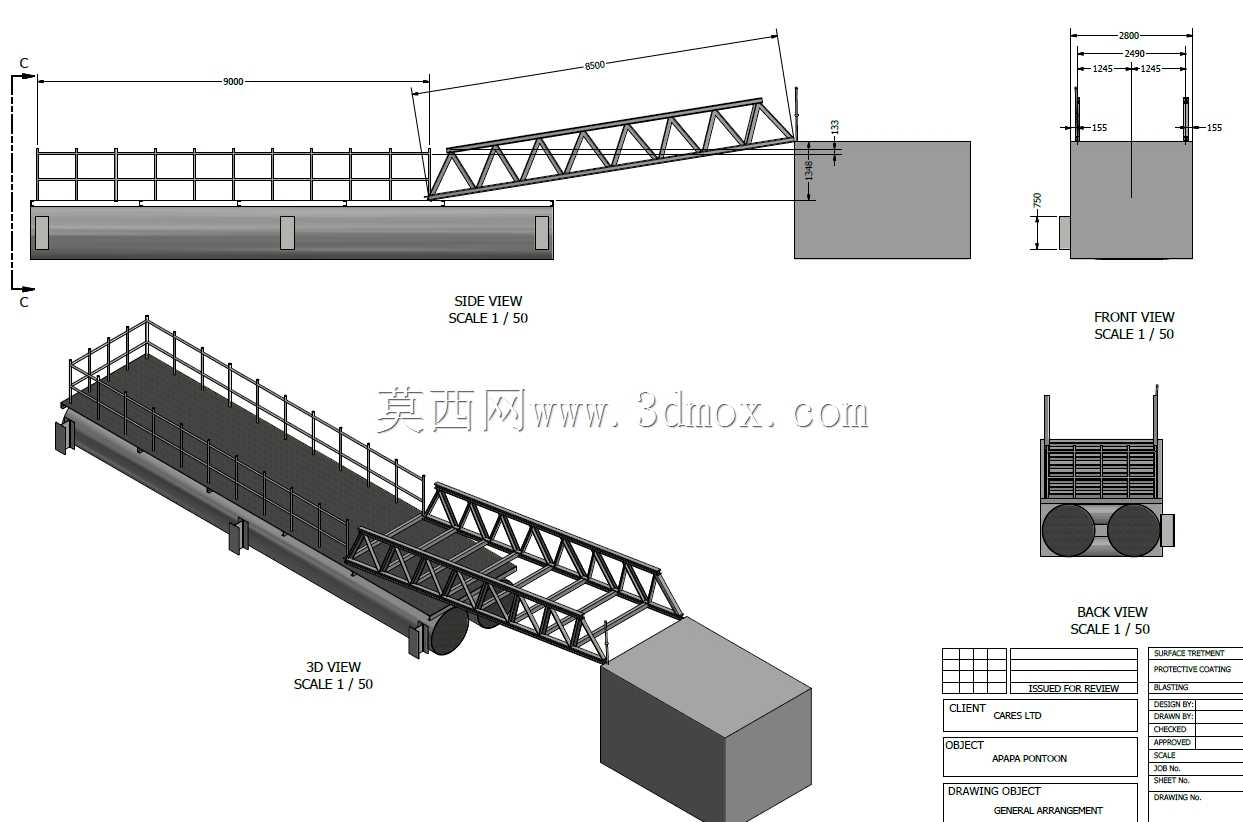

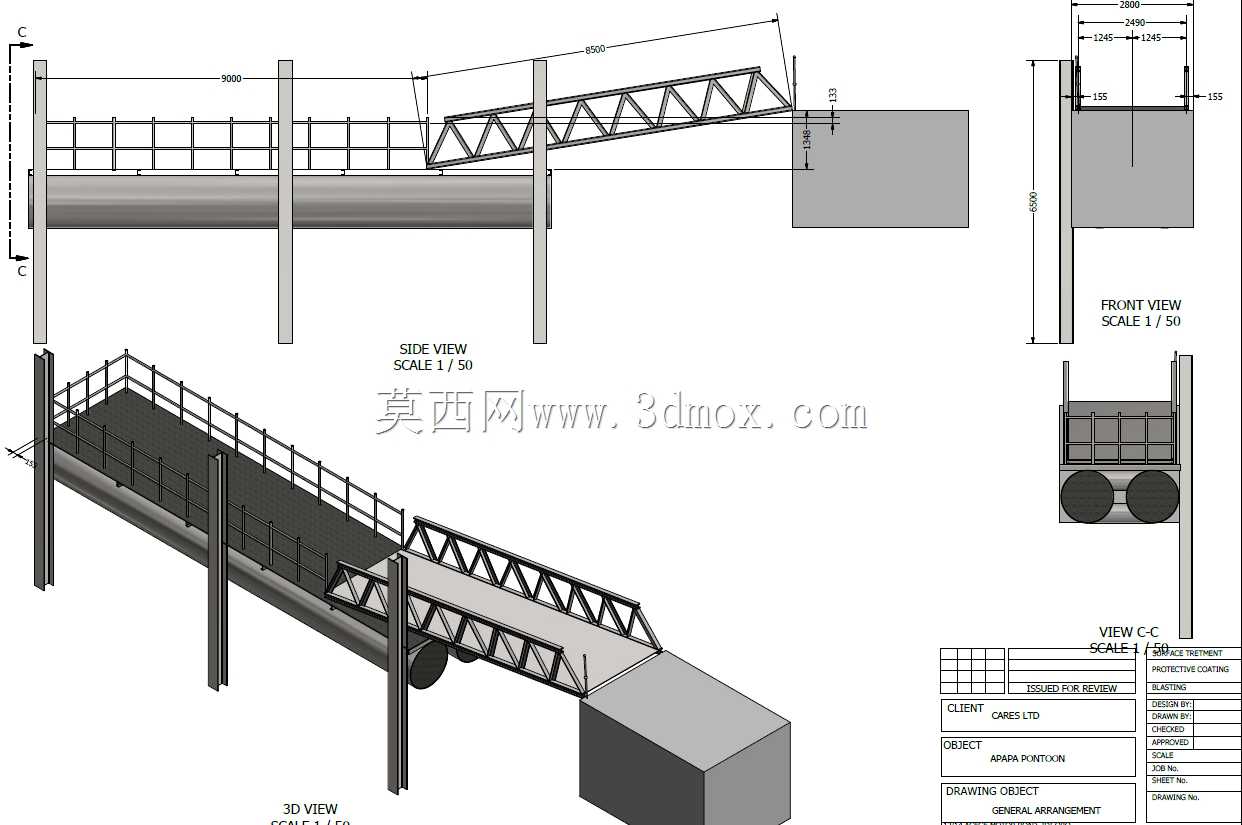

　　从外形边界来看，平直浮筒桥面的长度占据整体通道的大部分比例，桥面两侧通长设置竖向立杆加横向横杆的安全护栏，护栏高度满足临边作业防护要求，桥面两端预留了与岸侧结构、浮筒平台对接的安装接口；前端桁架斜桥的长度适配常规水位差下的坡比要求，倾斜角度控制在人员舒适通行的范围内，桁架两侧同样设置防护栏杆，避免人员在梯段侧方失足。浮筒本体为封闭圆柱结构，两端做封头处理，上部通过支承鞍座与桥面底架连接，下部完全没入水中提供浮力，两个浮筒横向拉开间距布置，能够有效降低浮式端的横摇幅度，多人在桥面单侧通行时也不会出现明显侧倾。

　　建模过程中优先把现场对接逻辑放在首位：岸台搭接端没有做刚性固定约束，而是保留了搭接间隙与转动余量，模拟实际工况下栈桥可以随水位自由俯仰的状态；浮筒与桥面的连接支座、桁架两端的铰接销轴都单独做了实体结构，方便后续出工程图时直接统计销轴、支座板、紧固件的明细，也可以直接导入仿真环境中施加铰接约束，校核不同水位角度下桁架腹杆、桥面梁的受力分布。桥面铺板、护栏立杆、桁架弦杆全部采用参数化排布，调整跨长、护栏高度、桁架节间数量时可以快速驱动整体结构更新，不需要逐根重建杆件。

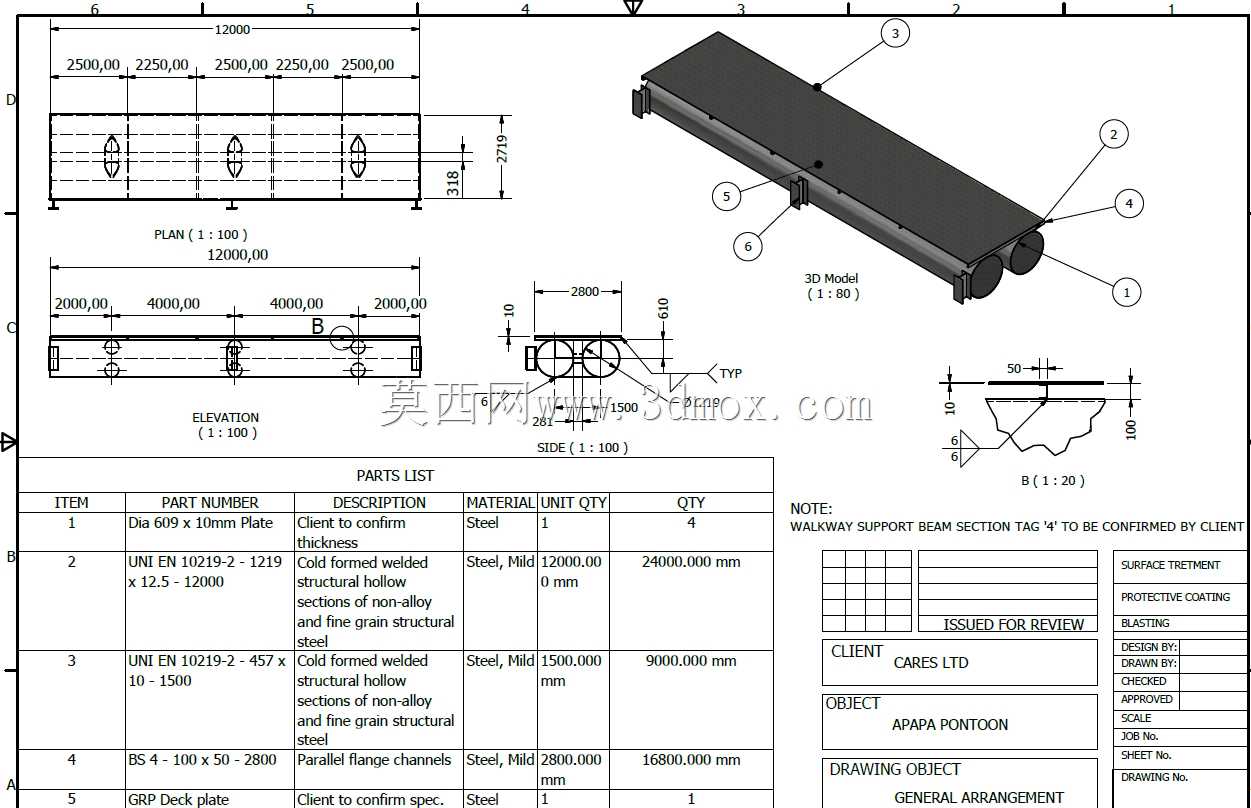

　　在实际投标与物料估算场景中，这套结构可以直接拆分出浮筒筒体、桥面底架、铺板、护栏组件、桁架焊接总成、两端铰接支座、岸台预埋垫板几个大部件，分别按焊接件、机加工件、外购标准件归类统计重量与材质，浮筒部分可按钢板卷焊工程量估算，桁架部分按型钢切割焊接量核算，护栏与铺板按常规型材与花纹板用量统计，能够快速输出整套接驳通道的BOM明细，支撑前期方案报价与施工组织排布。结构本身没有复杂的曲面或特殊传动部件，全部由常规型材、板材、筒体焊接装配而成，现场安装时只需要先将浮筒吊装就位，再依次拼接桥面、铰接桁架，最后将桁架端搭接到岸台支承面上即可完成部署，适配临时码头快速搭设、汛期水位变动区域的常态化通行需求。
