青铜材质轴端连接锁紧法兰衬套

　　在常规中小型传动设备的轴系布局里，轴端外接负载、传感检测元件或者辅助传动构件时，往往不能直接在主轴本体上加工连接结构——主轴多采用调质合金钢制作，后期在轴端攻丝、车削法兰面不仅会破坏轴的整体热处理硬度层，反复拆装还会磨伤轴颈配合面，后期维修更换主轴的成本极高。这款青铜加工的轴接法兰衬套，就是为这类场景设计的中间转接构件，整体采用锡青铜铸坯后机加工成型，利用青铜材质本身的自润滑特性与耐蚀表现，既承担轴端的连接锁紧功能，也能在配合位置起到衬套减磨的作用。

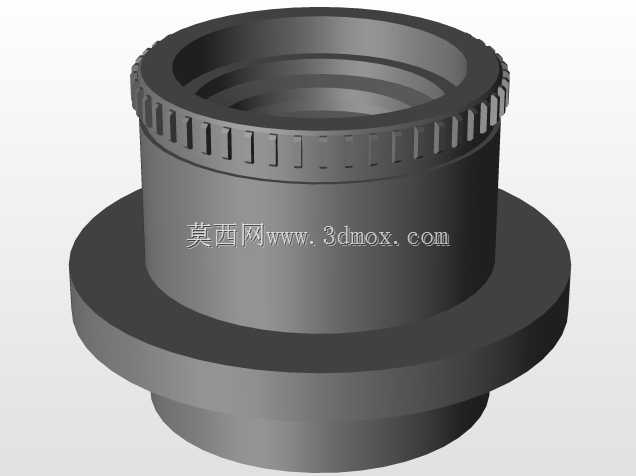

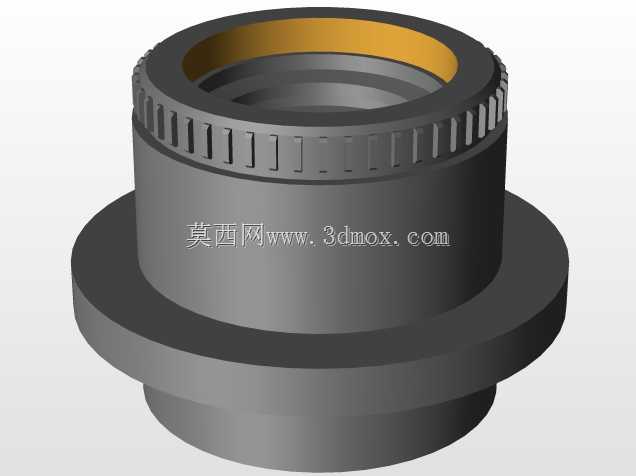

　　从结构外形来看，零件整体为同轴回转体布局，下段是直径稍小的套接段，用来套入对应轴端的外圆配合位，中段向外延伸出一圈平整的环形法兰盘，法兰上下端面都经过精车加工，平面度控制在0.02mm以内，作为轴向贴合的安装基准面；上段是带内螺纹的锁紧筒，筒体外圆上半圈加工出连续的滚齿防滑纹路，内孔全程车削匹配规格的内螺纹，用来和轴端预设的外螺纹旋合锁紧。

　　实际安装时，先将衬套下段的光孔对准轴端外圆推入，直到法兰盘下端面完全贴紧轴肩的定位端面，此时衬套上段的内螺纹刚好和轴端的外螺纹起始段对齐，操作人员可以用勾型扳手卡在筒壁的防滑滚齿位置，平稳旋拧衬套，依靠螺纹副的预紧力把法兰面牢牢压合在轴肩与外接构件之间。外接的传感元件、传动拨叉或者端盖构件，可以直接以衬套的法兰上端面作为贴合基准，穿过法兰盘上预留的沉孔完成螺栓锁附，不需要在主轴本体上额外钻孔攻丝，所有连接载荷都通过青铜衬套传递分散，避免主轴局部受力出现应力集中。

　　设计阶段特意选用青铜作为基材，首先是考虑到很多户外工况、潮湿工况或者化工周边的传动工位，钢制转接件长期暴露容易出现锈死，后续拆卸时螺纹咬合完全无法松动，只能切割破坏轴端；青铜本身的电化学惰性更强，在水汽、弱腐蚀介质环境下不会产生锈蚀咬合，哪怕设备搁置一两年后拆解，螺纹副依然可以顺利旋开。其次青铜的质地偏软、嵌藏性好，在和钢质轴端配合的过程中，即使装配时带入少量细微粉尘、磨粒，软质的青铜表面会微量嵌藏磨粒，不会像钢-钢硬配合那样直接拉伤轴颈的精加工面，长期运行过程中配合面的磨损量远低于钢制转接件。

　　尺寸边界的把控上，套接段的内孔和轴端配合采用H7/h6的间隙配合，间隙控制在0.01-0.03mm之间，既保证手工可以顺利推入装配，又不会因为间隙过大出现同轴度偏差；法兰盘的外圆直径比上段锁紧筒大出近一倍，足够布置对应规格的连接螺栓孔，法兰厚度根据预紧载荷计算取值，在螺栓满额锁紧时法兰面的挠曲变形量小于0.01mm，保证外接构件的安装垂直度。上段筒壁的滚齿深度控制在0.5mm左右，齿形为直纹滚花，既保证扳手咬合时不会打滑，又不会因为滚齿过深切断筒壁的金属纤维，削弱螺纹段的结构强度。

　　这类衬套常见的应用场景覆盖了输送设备的辊筒轴端传感码盘安装、轻工机械的传动轴端限位拨盘连接、水泵油泵的轴端密封压盖转接，以及部分仪器仪表的转轴外接构件锁紧工位。在建模过程中，回转主体通过旋转特征一次成型，内螺纹采用标准牙型扫描生成，外圆滚齿通过圆周阵列齿形特征完成，法兰上的安装孔按照通用螺栓孔间距阵列排布，所有配合面的粗糙度、形位公差都在工程图里明确标注，加工时只需要按照回转件工艺走车削、滚齿、钻孔工序即可完成，不需要额外的铣削或者焊接工序，加工工艺性良好。

　　不同于常规的钢制锁紧螺母，这款带法兰的青铜衬套把螺纹锁紧、端面定位、外接连接三个功能整合在同一个零件上，不需要额外搭配平垫片、定位套等零散小件，装配时零件数量更少，轴系的轴向尺寸占用更短，对很多安装空间局促的紧凑传动箱体来说，能有效缩减轴端的外伸长度，降低轴端的悬臂弯矩，提升整套轴系运行的平稳性。长期运行后如果衬套的螺纹或者配合面出现磨损，只需要拆下更换新的青铜衬套即可，主轴本身不会出现任何损伤，大幅降低设备全生命周期的维护成本。
