涵道式四旋翼航拍侦察飞行器结构

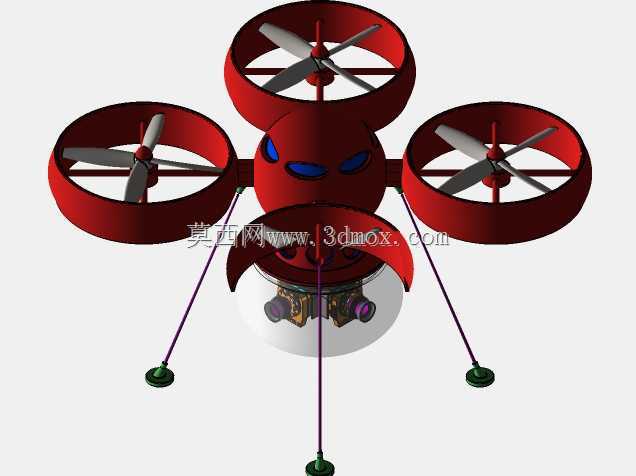

　　该结构围绕小型低空作业平台展开，主体采用四旋翼对称布局，四个动力单元分别布置在机身前后左右方向，旋翼外侧设置环形涵道护圈。护圈并非单纯装饰件，在实际使用中可限制桨叶外露范围，降低室内巡检、近距离设备检查、教学演示和狭窄空间飞行时桨叶触碰线缆、支架或人员的风险；同时环形壁面对桨尖气流具有约束作用，可减少桨尖涡带来的能量损失，使低速悬停和小范围平移时气流组织更集中。机身中部采用类球形承载舱，曲面外形有利于在有限外包络内整合飞控板、电池、电调、接线和任务载荷。前部预留视觉窗口，下方设置透明云台舱，可容纳小型摄像模组或双光检测组件，适用于厂区管廊目视排查、设备外观巡检、教学实验以及轻量航拍任务。云台区域与机身之间保留俯仰和减振空间，

　　避免机架高频振动直接传递到成像部件。动力部分由桨叶、电机座、支撑臂和涵道环组成。每个旋翼采用两叶桨，桨叶通过中心桨夹固定在电机输出轴上；电机座嵌入涵道中心，依靠径向支撑筋与外圈连接，支撑筋在建模时需要兼顾刚度与迎风阻力，数量过少会影响电机座稳定性，数量过多则会干扰桨后气流。涵道环的内径与桨叶直径保持安全间隙，既防止旋转干涉，又避免间隙过大削弱涵道增益。四个旋翼的旋转方向按对角同向、相邻反向配置，用于抵消反扭矩，姿态控制通过各电机转速差实现。起落与支撑结构采用细长支腿形式，从机身下部向外下方伸展，末端设置小尺寸缓冲脚垫。支腿展开后形成较宽的支撑多边形，可在平台降落时抵抗侧翻；细长杆件同时减少地面反射气流对旋翼下洗流的阻塞。

　　脚垫底面保持平行于着陆平面，适合在平整地面、实验台或硬质平台上起降。结构设计时需要控制支腿根部连接强度，因为着陆冲击会在根部形成弯矩，若用于真实样机，应在连接处增加加强筋或采用金属嵌件。外形边界方面，整机最大外廓由四个涵道环决定，运输和收纳时可按涵道外侧直径建立包容盒；机身下方云台凸出，支腿末端低于云台，因此降落状态下任务载荷不会直接接触地面。装配顺序上，可先完成中央机身骨架，再安装四个涵道动力臂，随后布置旋翼和电机，最后挂载云台与起落支腿。建模过程中需重点检查桨叶旋转包络与涵道内壁、支撑筋之间的间隙，确认相邻旋翼气流路径不发生结构干涉，并核对电池舱、线缆通道和云台维护空间。该方案适合作为小型涵道无人机的概念结构验证，可进一步延伸到防护型巡检飞行器、室内教学无人机和低空影像采集平台的详细设计。
