永磁式低速同步发电装置结构设计

　　该发电装置采用卧式圆筒型主机身搭配一体式铸造型安装底座的布局，整体结构针对低速直驱式动能回收、小型离网供电场景开发，常见配套在小型风力发电机组、微型水力径流发电单元、车载底盘动能回收模块、户外分布式离网供电站点中，替代传统带增速齿轮箱的高速发电结构，省去齿轮传动环节的磨损、润滑维护需求，适配低转速大扭矩的输入工况。

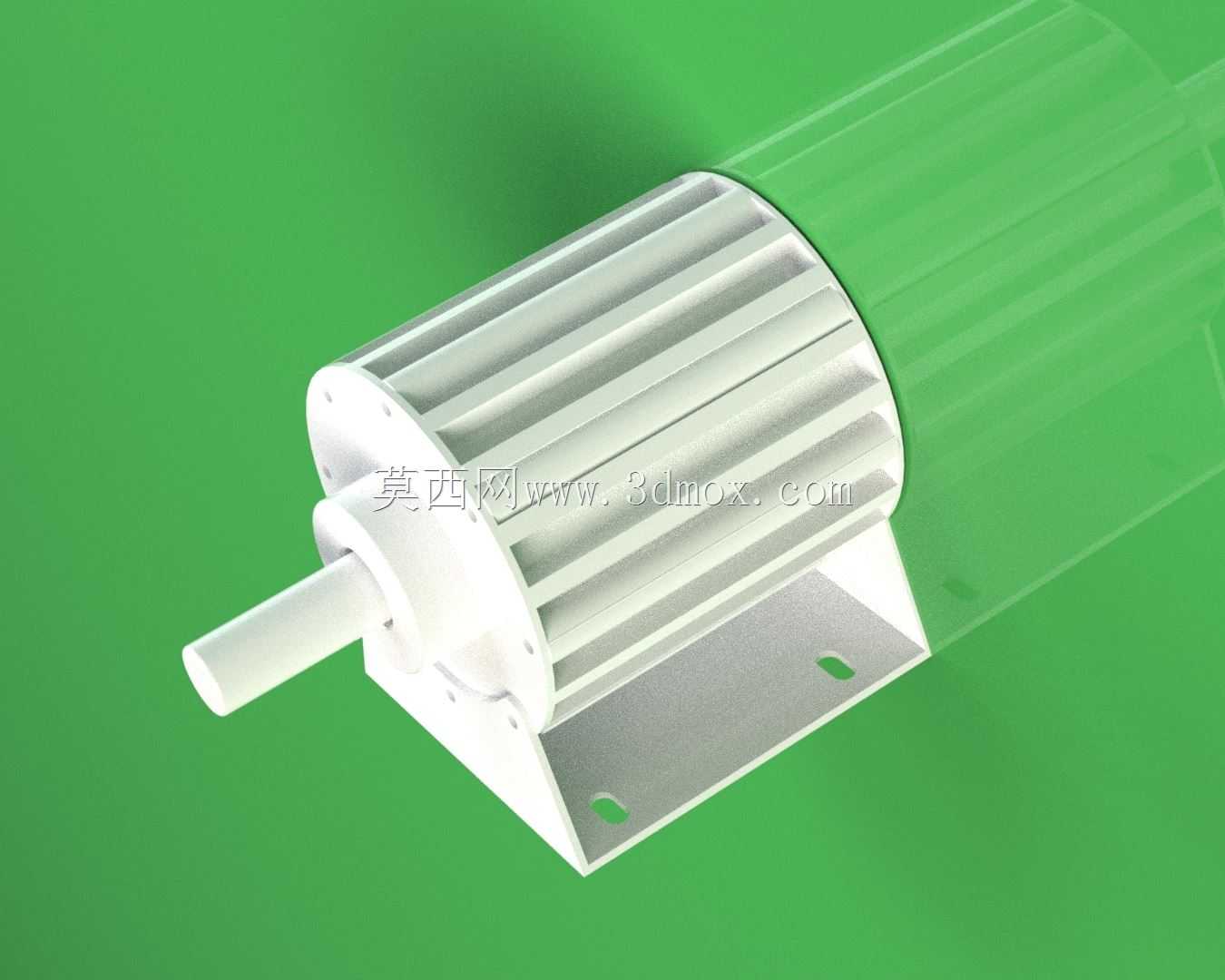

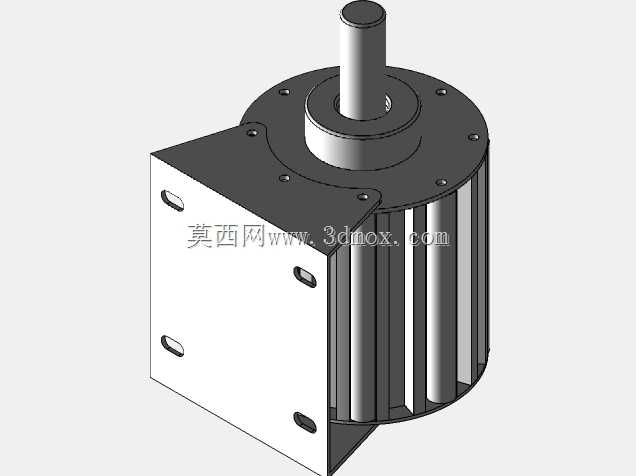

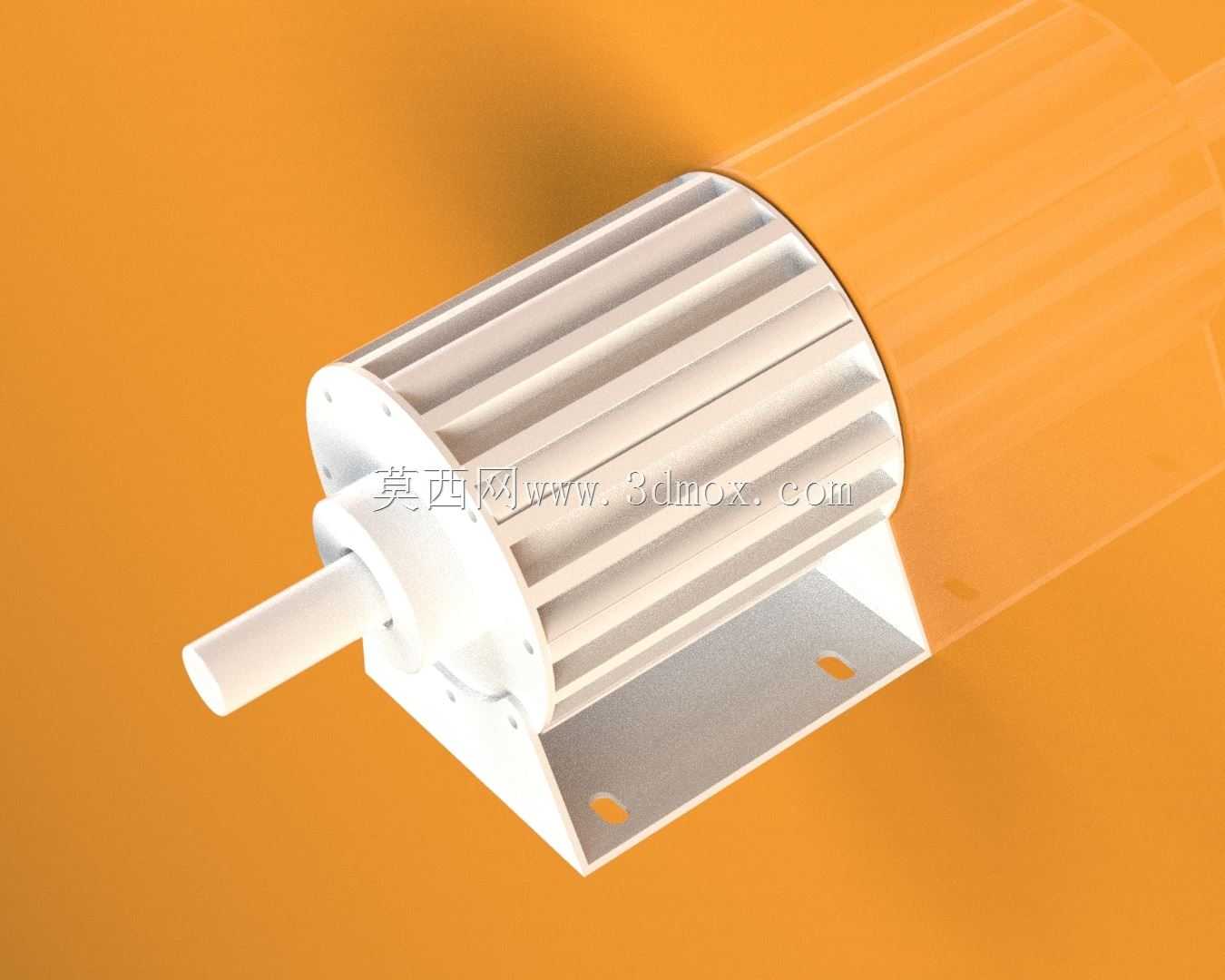

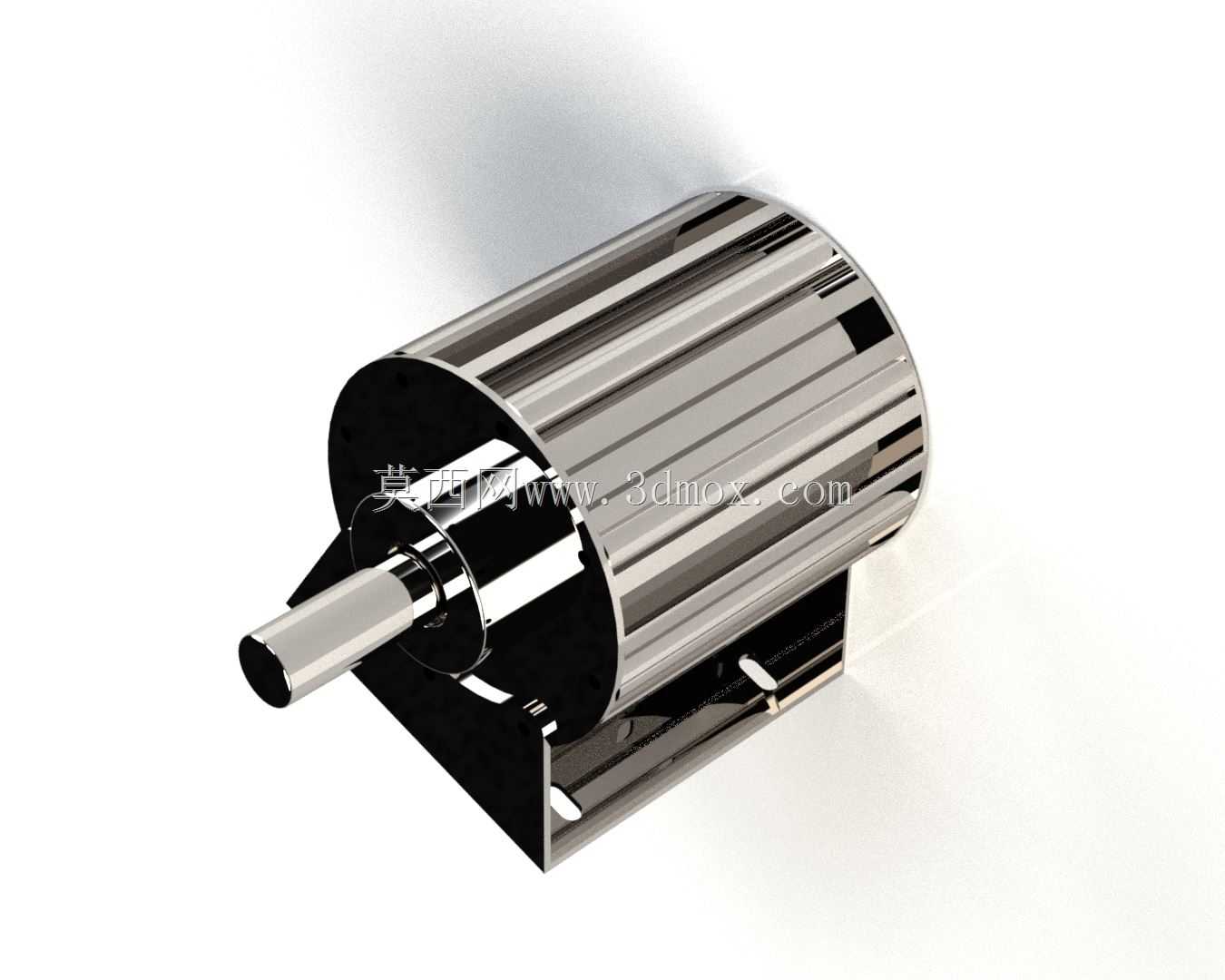

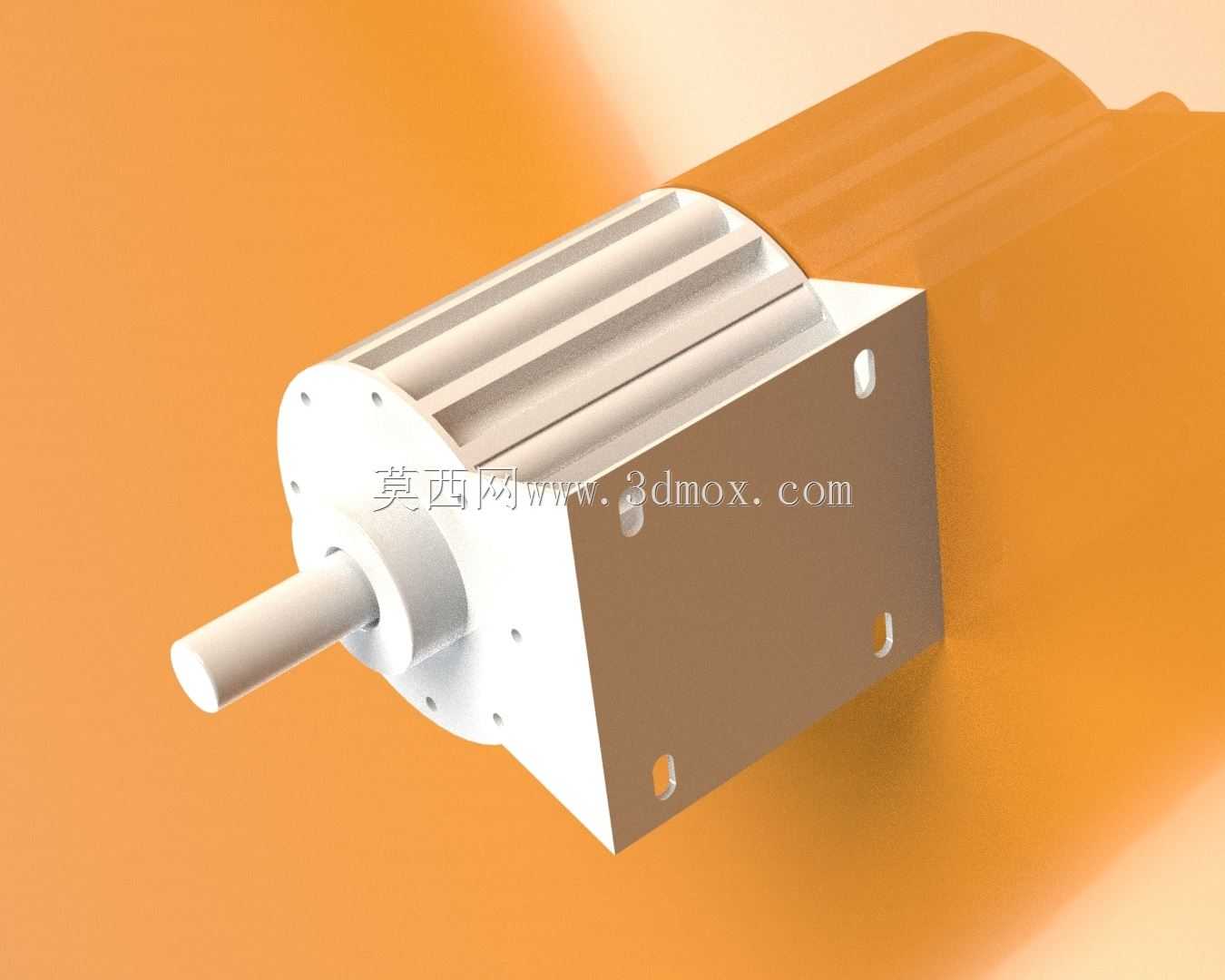

　　从整机结构边界来看，主机身采用轴向延伸的圆筒型壳体，壳体外圆周均匀排布多道轴向散热肋片，肋片沿壳体全长贯通，既可以在机组运行时通过自然对流带走定子绕组产生的热量，也能作为壳体的加强筋提升圆筒壳体的径向抗形变能力，避免壳体受内部定子叠片的压装应力产生圆度变形。机身前端伸出同轴动力输入轴，轴段采用光轴直出设计，轴径匹配常规联轴器、叶轮直连的安装孔径，输入轴与前端盖的配合位置预留了机械密封、轴承位的安装空间，端盖圆周均布装配孔，可实现端盖与壳体的精准对位锁紧。机身底部的安装底座为一体化弯折成型的板式支座，支座两侧向外延伸出水平安装翼板，翼板上开设长圆形安装腰孔，安装时可适配不同孔距的机组机架，腰孔的调节余量可以抵消机架焊接加工带来的孔位公差，降低现场安装的对位难度；底座的立面设置三角加强筋，连接圆筒壳体与底部翼板，避免机组运行时输入轴带载产生的径向弯矩让支座出现共振形变。

　　结构设计阶段优先考虑了低速工况下的发电效率匹配：内部定子组件采用压装工艺固定在壳体内腔，转子组件与输入轴同轴装配，永磁体贴装在转子铁芯外圆，定转子之间保留均匀的小气隙，整机没有额外的励磁绕组，依靠永磁体提供恒定磁场，输入轴被外部动力带动旋转时即可切割磁感线输出电能，在低至每分钟数百转的输入转速下依然可以输出额定功率，不需要配套增速齿轮箱，大幅减少了传动链路的故障点。壳体的散热肋片排布方向与机组常规安装后的空气自然流向一致，当户外有风或者机组周边存在空气流动时，气流可以顺着轴向肋片的沟槽快速流过壳体表面，带走绕组运行产生的热量，即便在密闭的机舱内部，肋片也可以增大壳体与内部空气的接触面积，通过热辐射和自然对流完成散热，不需要额外加装散热风扇，降低了机组自身的功耗。

　　安装接口的设计充分兼顾了不同配套场景的适配性：底部安装翼板的厚度按照满载运行时的抗振动载荷校核，腰孔的尺寸适配常用的螺栓规格，现场安装时既可以将机组固定在焊接钢结构机架上，也可以直接安装在混凝土预制基础的预埋螺栓上；前端伸出的输入轴轴端预留了联轴器安装的定位轴肩，用户可以根据配套的动力源类型选择刚性联轴器、弹性柱销联轴器或者直接将风轮、水轮的轮毂锁固在轴端，不需要额外加工转接法兰。机身的后端盖为封闭结构，预留了电气接线的出线通道，绕组引出线可以从端盖的防水接头位置穿出，连接后端的整流、稳压模块，整体防护结构可以适配户外多尘、潮湿的运行环境。

　　在结构细节处理上，壳体的所有棱边都做了圆角过渡，避免应力集中，散热肋片的根部设置圆角，避免肋片在长期振动工况下出现根部断裂；安装底座与圆筒壳体的连接位置采用满焊工艺，焊接后做时效处理消除焊接应力，避免长期运行后焊缝出现开裂。整机的轴向长度、径向直径、底座安装孔的间距都按照通用小型发电机组的安装尺寸做了兼容设计，用户在旧机组改造替换时，可以直接将该机组安装在原有机架上，不需要重新加工基础支架，大幅降低改造的工作量。该结构同时兼顾了运行可靠性、安装便捷性与散热性能，非常适合分布式小型发电项目的配套选型使用。
