手动台式管道夹持虎钳工装结构

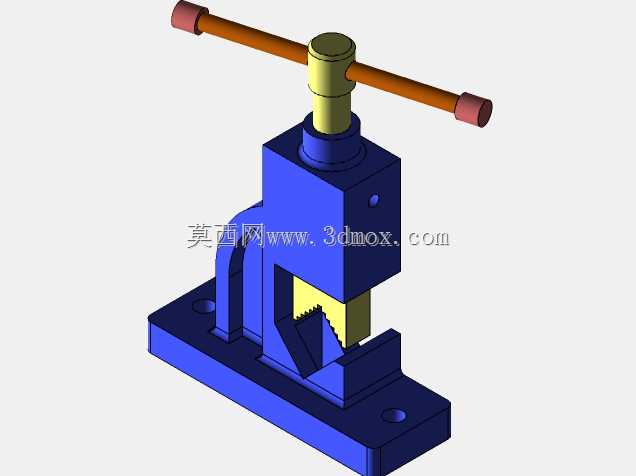

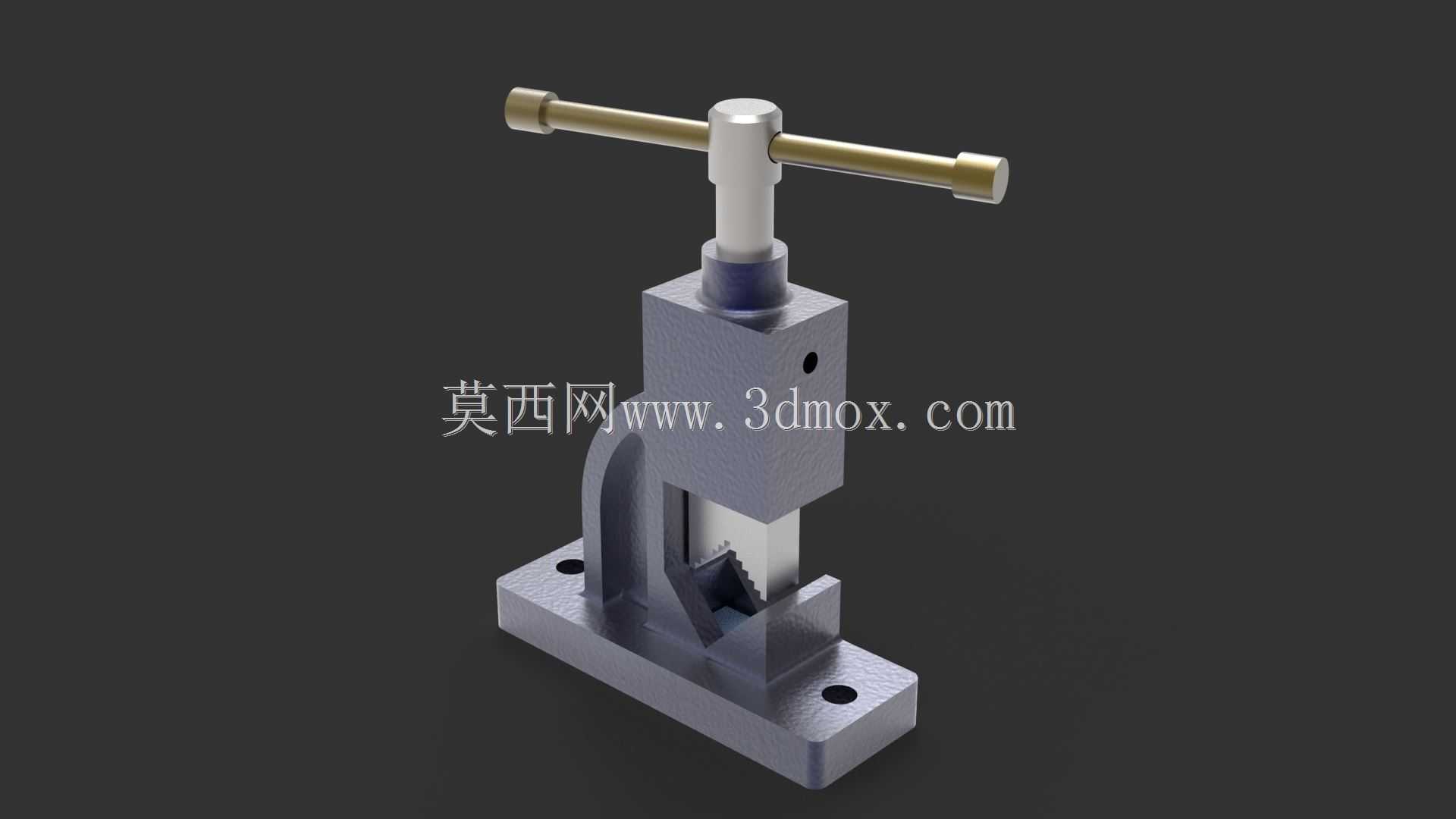

　　这套手动台式管道夹持装置面向管道预制、维修工位和小型装配现场，核心作用是在切割、套丝、螺纹连接、焊接组对以及端部修磨时，把圆管或小型管件稳定限制在钳口区域内。现场使用时，管件往往存在轴线窜动、周向旋转和装夹后偏心等问题，若夹持不可靠，锯切切口容易偏斜，螺纹加工会出现乱牙，焊接组对时也难以保证接口同轴度。该结构通过底座、C形立架、升降压块、钳口和T形螺杆的组合，把操作人员施加在横杆上的扭矩转化为垂直方向的夹紧力，使管件在加工过程中保持固定。

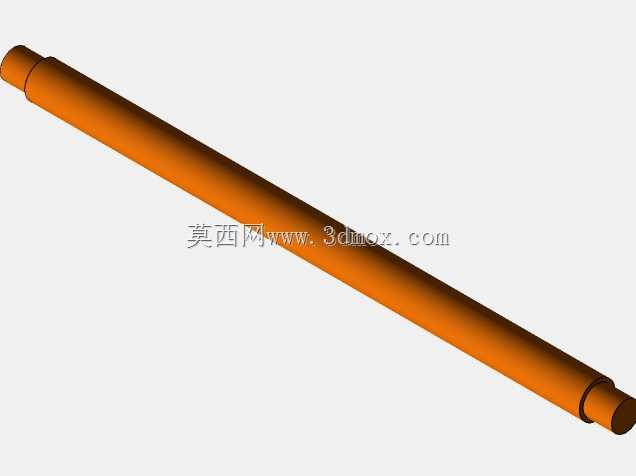

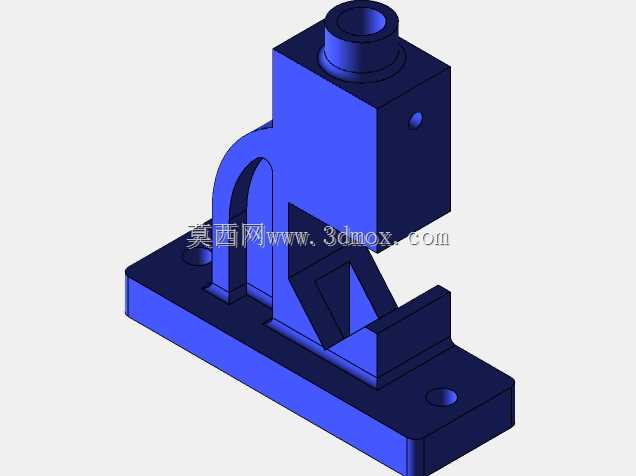

　　从结构布置看，底部采用带安装孔的矩形底板，底板两侧预留螺栓孔，可直接固定在钳工台、预制平台或移动式支架上。安装边界设计时需要重点核对底板长度、宽度与孔距，台面应留出管件前后伸出的空间，避免长管与台架边缘干涉。立架与底板形成刚性支撑，上部容纳螺杆导向段，下部与固定钳口相连；活动压块沿立架导向面上下运动，减少夹紧过程中的横向摆动。T形操作杆穿过螺杆顶部，两端形成较长力臂，操作人员无需额外动力源，即可通过手动旋转获得足够夹紧力，这在野外抢修、无气源电源的临时工位上具有明显实用性。

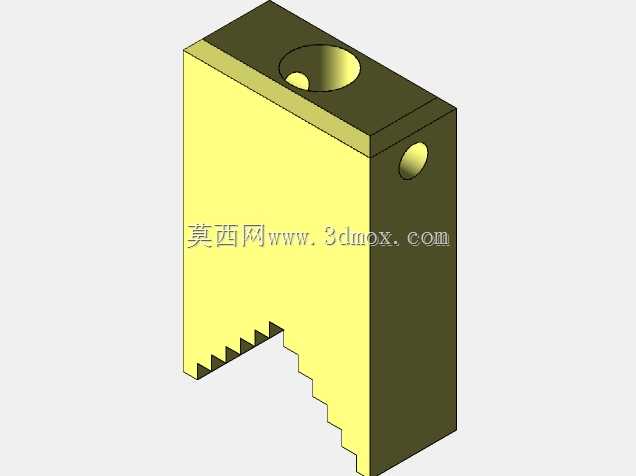

　　钳口区域是整套装置的功能核心。固定钳口与活动压块相对布置，夹持面设置与圆管外形相适应的V形或齿形接触区，能够增加管件周向摩擦阻力。对于不同管径的工件，设计时不能只关注最大开口，还要考虑钳口接触线位置：管径过小会使接触点偏下，压块行程利用率下降；管径过大则可能超出V形面有效范围，导致夹持点不稳定。合理的做法是在额定管径范围内让管件中心落在钳口中部附近，使夹紧力尽量通过工件轴线，降低弯曲力矩。齿形接触面需要在防滑与保护管壁之间取得平衡，齿过深会在薄壁管表面留下压痕，齿过浅又难以抵抗套丝和切割时的扭矩。

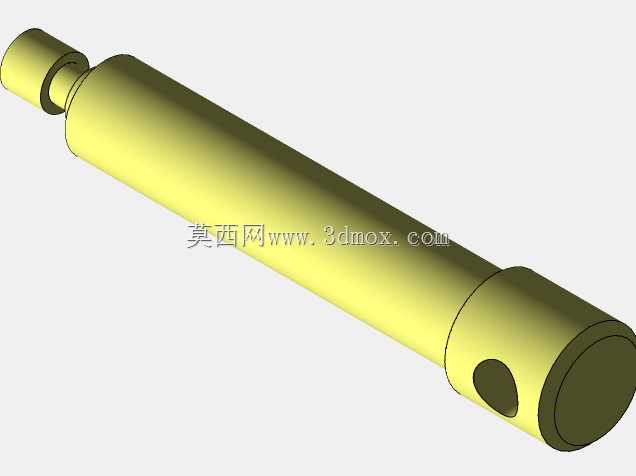

　　设计思路上，这类夹具并不追求复杂机构，而是强调刚性、可制造性和维护便利性。底板承担整机倾覆力矩，厚度和加强过渡圆角需要根据最大夹持管径、操作力以及现场冲击载荷确定；立架侧壁开设观察与减重孔时，应避开螺杆受力主线和压块导向面，防止孔边应力集中削弱框架。螺杆采用梯形螺纹或普通传动螺纹均可，重点是保证耐磨性和自锁能力，夹紧后不因振动自行松退。压块与导向面之间保留合理配合间隙，间隙过小会因铁屑进入而卡滞，间隙过大则会造成压块偏摆，影响钳口平行度。

　　在管道焊接场景中，夹具的定位稳定性直接影响点焊质量。管件被夹紧后，焊工可以先调整接口间隙和错边量，再进行定位焊；若工位需要频繁翻转或接长管道，台面前后方向应预留足够操作距离，并可配合支架支撑管段悬伸端，避免重量全部作用在钳口。切割和套丝工况下，主要载荷来自刀具进给和旋转反力，此时底板螺栓必须可靠压紧，钳口齿面应保持清洁，铁屑和氧化皮会降低摩擦系数并损伤工件表面。对于薄壁不锈钢管或表面质量要求较高的管路，可在钳口处增加铜质、铝质或非金属衬垫，把刚性齿面接触改为柔性均压接触。

　　三维建模时应把装配关系分层处理：底板与立架作为焊接或整体加工基准，螺杆、压块、T形杆和销轴按运动关系单独装配，钳口衬板可设置为可更换件，便于后期根据管径和材料调整。模型中需要检查螺杆全行程状态，尤其要确认压块升至最高位置时T形杆与框架不干涉，压块降至最低位置时螺杆末端不撞击底板。安装孔位置、钳口开口高度、操作杆回转半径和管件通过方向共同构成设备的外部边界，选型时应结合工作台尺寸、操作者站立位置以及常见管段长度综合校核。整体结构简单、承载路径清晰，既适合作为管道维修工位的基础夹具，也可用于教学、装夹方案验证和非标工装改型参考。
