手动T型柄锥形扩孔铰刀结构设计

　　在机加工现场的修配环节、设备维保的现场作业场景里，经常会遇到预制孔尺寸偏差、孔壁粗糙度不达标、装配销孔需要修配到精确配合尺寸的工况，这类作业往往无法搬到大型机床上完成，手动铰孔工具就成了一线装配、维修钳工手里必不可少的作业器具，这款T柄锥形铰刀就是针对这类现场修配场景设计的手动孔加工工具。和直柄手用铰刀不同，这款铰刀采用锥形工作段设计，核心功能是将已有的预制底孔逐步扩宽至目标精确直径，同时修正底孔的圆度、锥度误差，提升孔壁表面质量，最终获得符合配合要求的孔位精度，不管是设备安装时的地脚销孔修配、钣金件上的过孔扩整、还是维修时磨损孔的修复作业，都能通过这款工具完成精度修整，不需要复杂的装夹找正，单人手持即可完成操作。

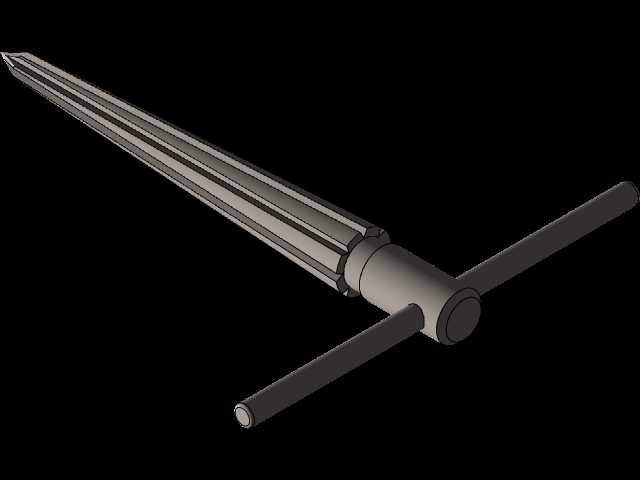

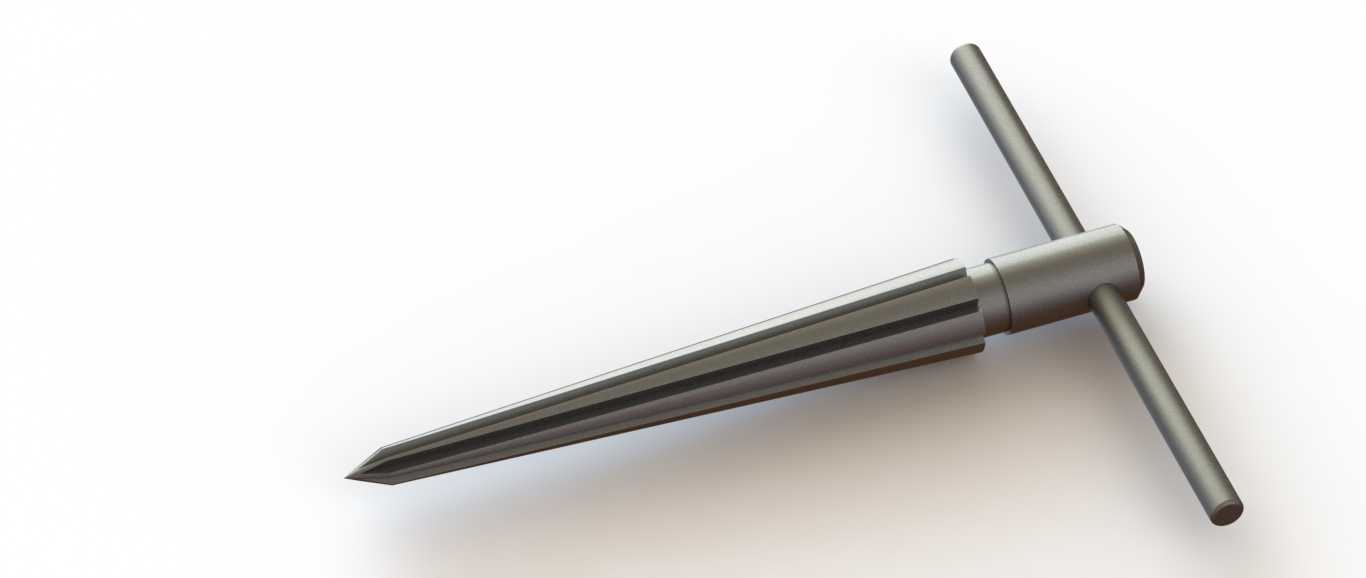

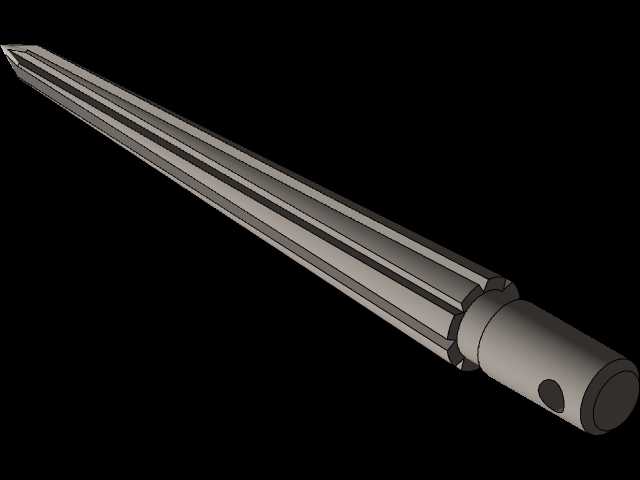

　　从结构设计逻辑来看，这款铰刀分为工作切削段和T型握持驱动段两个核心部分，工作段采用带切削槽的锥形结构，锥度按照手用铰削的进给量合理设计，每旋转一圈的径向吃刀量控制在手动施力可承受的范围内，避免单次吃刀过大导致铰刀崩刃或者孔壁拉伤；切削槽采用直槽设计，相比螺旋槽更方便手工排屑，尤其是针对铜、铝、低碳钢这类塑性不算特别高的常见加工材料，直槽结构的刃磨维护也更简单，一线作业人员可以自行用油石修整刃口，不需要专用的刃磨设备。T型手柄的设计是这款工具的核心人机工程考量，和直柄铰刀需要搭配铰杠使用不同，一体式的T型横柄直接和铰刀主体连接，作业时双手分别握持横柄两端，施加均匀的旋转力矩，同时顺着锥度方向缓慢进给，不需要额外装夹铰杠，减少了工具的配套附件，在狭窄的作业空间里也能灵活操作，不会因为铰杠的额外尺寸干涉周边的设备结构。从安装边界和外形尺寸的适配性来看，这款铰刀的工作段长度覆盖了常见的薄板件、中小型设备机架的孔深范围，锥形工作段的最小端直径小于常见的预制底孔直径，最大端直径覆盖了常用的销孔、过孔尺寸范围，作业时不需要提前将底孔加工到接近成品尺寸，只需要钻出直径略大于铰刀小端的工艺底孔，就可以通过铰刀的锥形进给逐步扩孔到目标尺寸，对底孔的预加工精度要求更低，非常适合现场作业时没有精确预加工条件的场景。在实际使用的功能特性上，这款铰刀的切削刃沿锥面均匀分布，每个切削刃的切削负荷均匀，手动旋转时不会出现单边受力卡滞的情况，

　　铰出的孔圆度误差可以控制在手工铰孔的精度范围内，满足一般装配配合的精度要求；T型手柄和铰刀主体采用刚性连接，传递扭矩时不会出现打滑、松动的问题，相比可拆卸铰杠的结构，一体式结构的扭矩传递效率更高，作业时更省力，尤其是针对硬度稍高的钢材工件，也能通过双手施加足够的旋转力矩完成铰削。设计过程中也充分考虑了手工操作的受力特点，横柄的长度经过合理匹配，既不会因为太短导致力臂过小施力费劲，也不会因为太长导致旋转时需要过大的操作空间，手柄的直径符合人手握持的尺寸，长时间作业也不容易出现手部疲劳；工作段的排屑槽深度经过优化，既保证了刃口的强度，避免铰削时刃口崩裂，也预留了足够的排屑空间，防止切屑卡在槽内刮伤已经加工好的孔壁。在设备维保的场景里，

　　经常会遇到原有设备上的销孔因为长期震动出现磨损、孔径变大失圆的情况，这时候不需要将整个工件拆卸下来搬运到机床上重新加工，只需要用这款T柄铰刀将原有磨损的孔铰削到合适的尺寸，更换对应尺寸的销钉就可以完成修复，大幅降低维保的作业时间和成本；在单件小批量的工装制作场景里，没有专用的铰孔设备时，也可以用这款工具完成销孔、定位孔的精加工，获得满足装配要求的孔位精度。和机用铰刀相比，这款手动T柄铰刀的切削速度完全由人工控制，进给量也可以根据实际的切削手感灵活调整，遇到工件材质不均匀、有硬点的情况，可以及时调整施力大小，避免崩刃，对复杂现场工况的适应性更强；锥形的设计也让它具备一定的倒角功能，铰孔完成后孔口会自然形成过渡锥面，方便后续的销钉、螺栓装配导入，不需要额外再做孔口倒角工序。从结构细节来看，铰刀的工作段和手柄连接位置做了过渡加强处理，避免长期施加扭矩时出现应力集中断裂的问题，切削刃的刃口角度按照手用切削的参数设计，刃口不会过于锋利导致容易崩损，也不会过于钝重导致切削费力，平衡了刃口耐用度和切削手感。
