镂空椭球编织状柔性形变结构造型

　　这类镂空椭球编织状结构，最早在柔性防护构件、流体整流栅格、装饰性工业包覆件的设计场景中被广泛应用，不同于实心结构的厚重感，交错环绕的筋条在保证整体结构刚度的同时，能大幅降低构件整体重量，在对自重有严格限制的机载设备包覆、轻质化防护外罩场景中，这类结构的通风通过率、形变缓冲能力都远优于同尺寸的冲孔板结构。从实际使用场景来看，这类结构常作为流体管路出口的整流构件使用，当气流或者低速流体从管路端面向外输送时，交错的弧形筋条可以打散大尺度的涡流，让输出的流体分布更均匀，避免局部流速差过大带来的管路振动问题；在装饰性工业设计场景中，这类对称的编织造型也常被用作设备的外观装饰罩，在不遮挡设备散热通道的前提下，提升设备外观的设计感，同时筋条的弧形过渡不会产生尖锐的边角，能满足工业设备的外观安全要求。

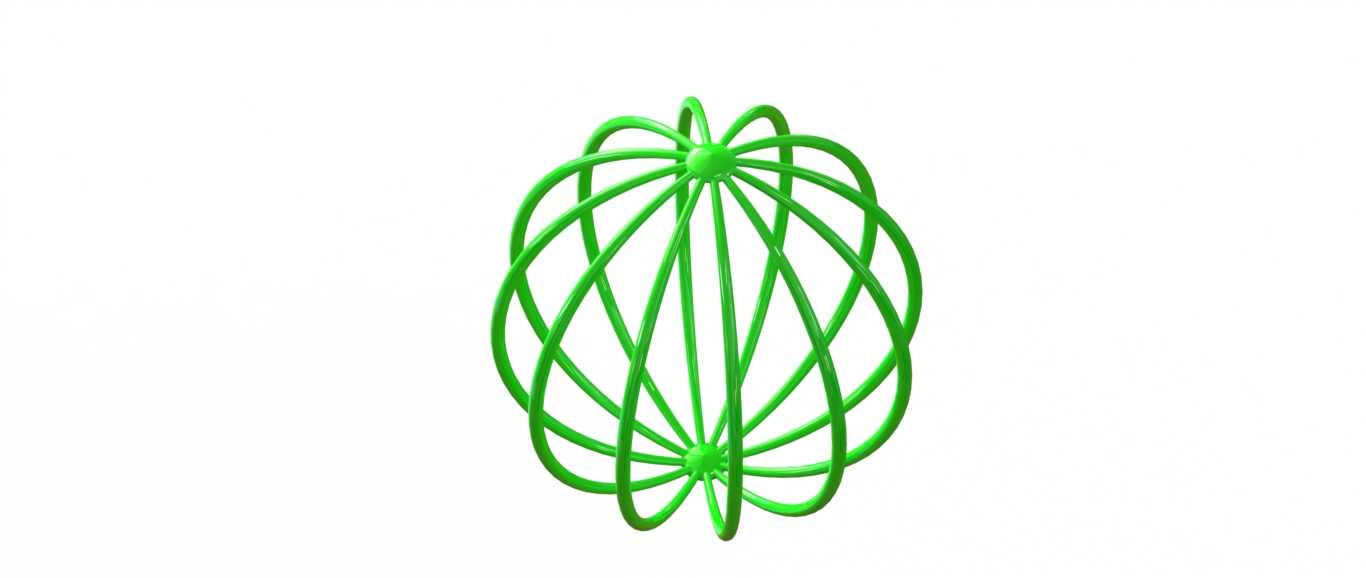

　　从结构设计的逻辑来看，整个造型以长轴椭球为基础轮廓，上下两端设置收拢的节点座，所有筋条均以两端节点为固定端点，沿椭球面做弧形环绕，相邻筋条之间保持均匀的间隙，整个结构没有突兀的折角，所有筋条的曲率变化连续顺滑，避免了应力集中的问题。在实际建模过程中，首先需要确定整体椭球的长轴与短轴尺寸比例，通常长轴与短轴的比例控制在1.5:1到2:1之间，这个比例下的结构视觉协调性最好，同时筋条的弯曲曲率不会过大，便于后续的注塑或者3D打印加工。两端的节点座需要做圆滑的球面过渡，让筋条与节点座的连接位置平滑衔接，避免连接位置出现截面突变，在承受外力冲击时，载荷可以顺着筋条的弧度均匀传递到两端节点，不会在连接位置出现应力断裂的问题。

　　从安装边界的角度考虑，这类结构如果作为整流构件使用，两端的节点座上需要预留安装定位孔，安装孔的中心需要与椭球的长轴完全重合，保证安装后整个结构的同轴度，避免流体通过时出现偏流的问题；如果作为防护外罩使用，需要根据内部被包覆构件的最大外轮廓尺寸，调整椭球的短轴直径，保证筋条与内部构件之间预留至少3mm的安全间隙，避免设备运行振动时筋条与内部构件发生碰撞摩擦。筋条的截面通常选用圆形截面，圆形截面的各向抗弯能力均匀，在受到任意方向的外力冲击时都能保持稳定的结构强度，同时圆形截面的流体阻力更小，作为整流构件使用时不会产生额外的紊流。筋条的直径需要根据整体结构的尺寸做匹配，当椭球长轴尺寸在200mm以内时，筋条直径控制在4-6mm即可满足结构刚度要求，既不会因为筋条过粗导致整体重量超标，也不会因为筋条过细导致结构容易受外力变形。

　　在结构形变特性上，这种交错环绕的筋条布局具备一定的柔性形变能力，当受到沿长轴方向的压力时，弧形的筋条可以产生微小的弹性形变，吸收部分冲击能量，相比刚性的实心结构具备更好的抗冲击性能，在有轻微振动的安装场景中，这种微形变能力可以抵消部分振动传递，降低连接位置的疲劳载荷。需要注意的是，建模过程中要保证所有筋条的排布完全对称，沿椭球长轴做圆周阵列时，阵列角度要均匀分配，避免出现筋条疏密不均的问题，疏密不均不仅会影响视觉效果，还会导致结构的整体刚度分布不均匀，受外力时容易在筋条密集的位置出现应力集中。筋条之间的间隙要保持一致，作为整流构件使用时，均匀的间隙可以保证流体通过时的流速分布均匀，作为防护构件使用时，均匀的间隙可以避免出现局部间隙过大导致防护失效的问题。两端节点座的尺寸要与筋条的数量匹配，保证每根筋条在节点座上的连接位置有足够的接触面积，避免连接位置的强度不足，通常节点座的直径设置为筋条直径的3-4倍，就可以满足连接强度要求，同时不会因为节点座过大影响整体的造型协调性。
