卡车拖车轮组承载滚轮结构设计

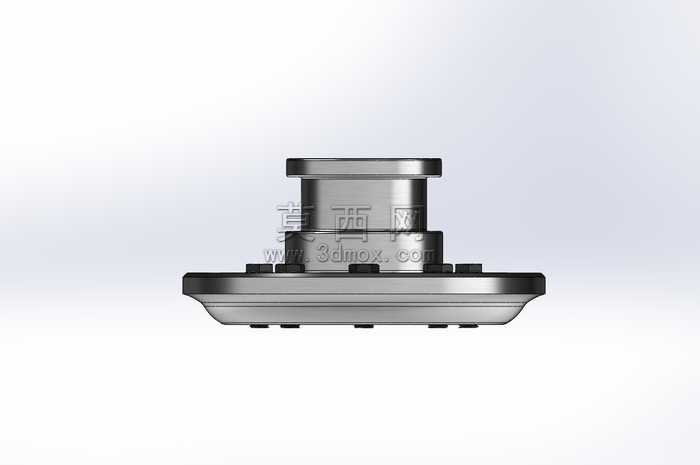

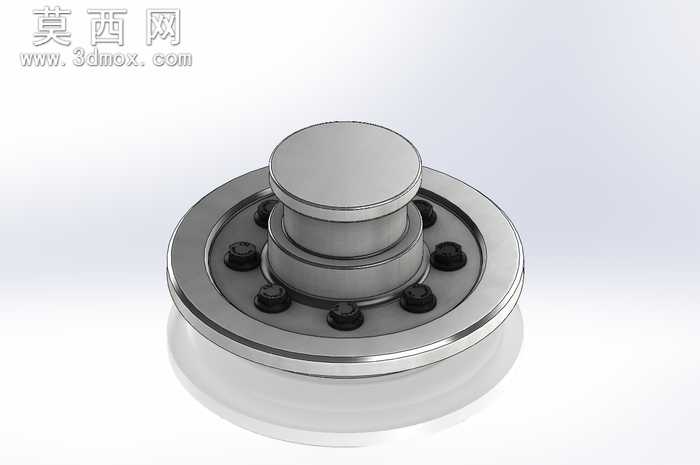

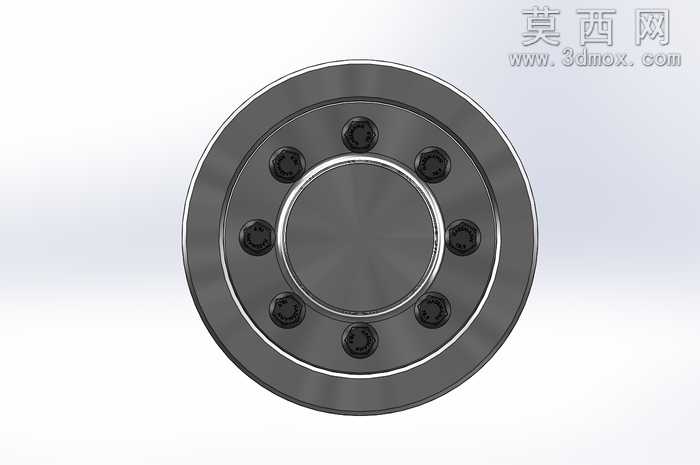

本作品为卡车拖车轮组配套的承载滚轮三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对滚轮的各组成部件进行了独立建模与整体装配校验。整体结构采用分层同轴设计，最外层为带轮缘的滚轮主体，轮缘做了圆弧过渡处理，可在配套轨道上运行时避免卡滞，滚轮主体采用高铬合金铸铁材质设定，表面做淬火硬化处理的材质渲染，呈现出均匀的金属哑光质感，边缘处做了细微的倒角高光处理，还原真实机加工零件的表面特征。滚轮内侧均匀分布八颗内六角紧固螺栓，螺栓建模还原了真实标准件的六角头部、螺纹段细节，装配时严格按照圆周等距排布，保证轮组受力均匀，螺栓材质设定为高强度合金钢，渲染时做了发黑处理的深色金属质感，与滚轮主体的银灰色金属质感形成清晰区分。中心位置为阶梯式同轴轴座结构，轴座分为三层阶梯结构，从下往上直径逐层收窄，每层阶梯的衔接处都做了圆角过渡，避免应力集中，轴座内部预留了轴承安装位，可配套标准滚动轴承实现滚轮的顺畅转动，轴座材质设定为调质45号钢，表面做了精车处理的细腻金属质感渲染。建模过程中对所有配合面做了干涉检查，确保螺栓与安装孔、轴座与滚轮内圈、各阶梯段之间均无装配干涉，同时对滚轮的受力路径做了结构合理性验证，保证载荷可从外层滚轮通过螺栓组均匀传递到中心轴座，再传递到配套的车桥结构上。渲染阶段采用了工作室均匀布光，在金属表面形成柔和的明暗过渡，清晰展现各部件的轮廓层次与结构细节，没有添加多余的装饰元素，完全还原工业机械零件的真实质感，整体结构紧凑，承载能力强，可直接用于卡车拖车的行走轮组设计参考，也可作为同类承载滚轮的结构设计模板进行参数修改适配不同载荷需求。
