汽修作业用可调式安全支撑轴支架

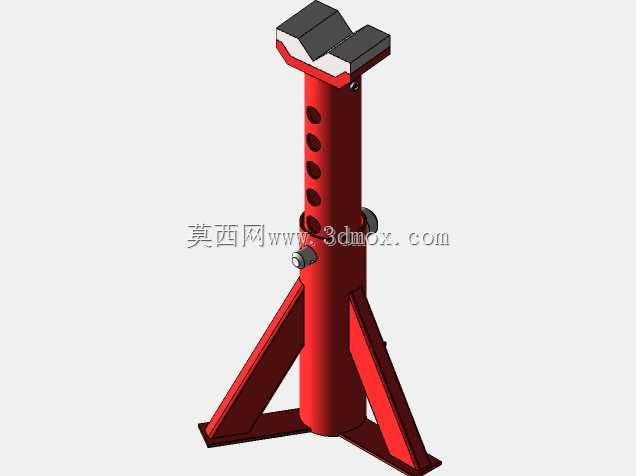

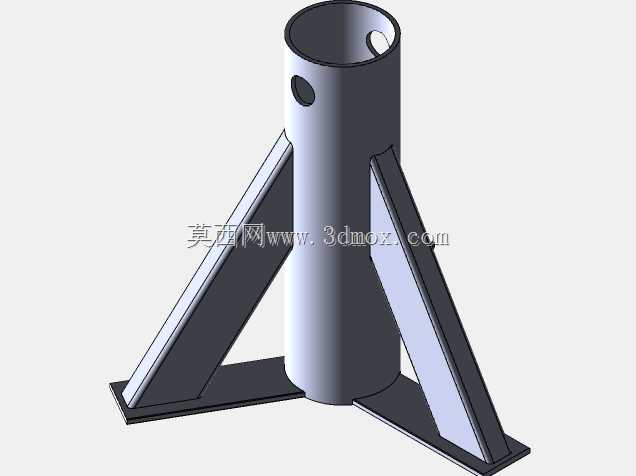

　　在商用车维保、小型乘用车底盘检修、工程机械现场维护的作业场景里，这类可调式支撑支架是工位上不可或缺的安全承载部件，它的核心作用是在举升设备将车辆抬升后，提供刚性的冗余支撑，避免举升机构泄压、失效引发的作业风险，区别于带动力输出的举升装置，这类支架本身不具备举升行程，只承担静态承重的安全防护功能，是汽修工位安全操作规程里明确要求配置的辅助支撑工装。从结构设计逻辑来看，整个支架采用三角扩底的支撑底座，三个支腿向外延展形成稳定的支撑面，支腿与中心立柱之间通过斜向加强筋连接，将立柱承受的垂直载荷均匀分散到三个支腿的接地端，避免局部应力集中导致的支腿变形，底座的接地端做了小面积的平面压边，既可以在硬化的水泥工位地面上保持稳定，

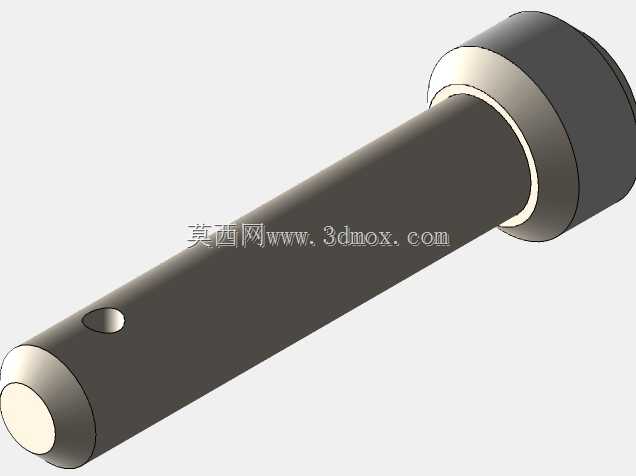

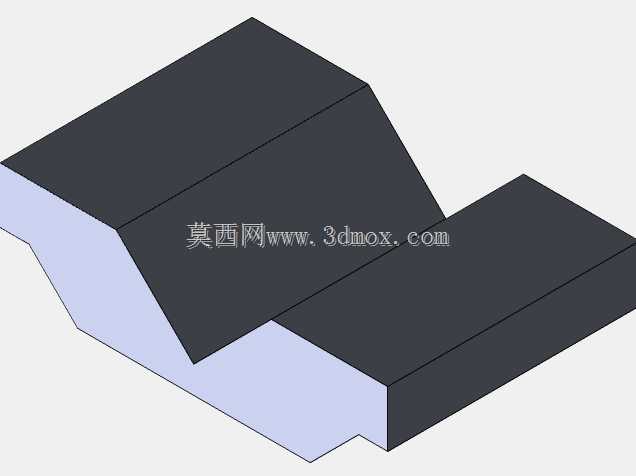

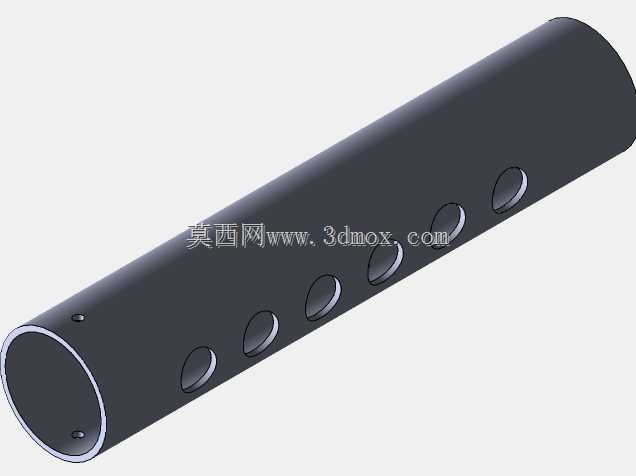

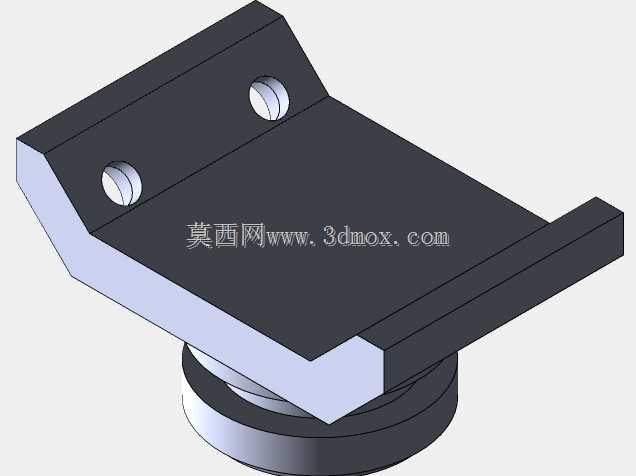

　　也不会因为接触面积过小压坏环氧地坪。中心承载立柱采用矩形截面的型材结构，柱身沿高度方向等距排布多组调节销孔，配合带弹簧复位的定位插销，可以根据实际作业需要的支撑高度快速调整档位，调整时只需要向外拔出插销，将上部的承载鞍座调整到对应高度的销孔位置，松开插销后在弹簧力作用下插销自动嵌入销孔完成锁止，不需要额外的紧固件锁紧，调整动作单手即可完成，适配不同底盘高度的车型支撑需求。上部的承载鞍座采用V型开槽结构，槽口的两个支撑面做了圆角过渡，既可以支撑车辆底盘的平边加强梁，也可以适配圆形的车桥轴管，避免支撑过程中接触面打滑，鞍座与立柱的连接部位做了加厚的承力凸台，抵消支撑时的局部压应力，防止长期承重后连接部位出现压溃变形。

　　从安装边界和尺寸适配来看，这类支架的最低支撑高度通常适配家用轿车底盘的最低离地间隙，最高支撑高度可以覆盖轻型商用车、SUV车型的举升后底盘高度，单台支架的额定承载能力匹配常规小型车辆的单轮载荷，作业时通常成对布置在车辆底盘的指定支撑点位置，不允许在单一支架上承载超过额定值的载荷，也不允许将支架支撑在车辆底盘的油管、线束、油底壳等非承重部位。设计过程中需要重点考量立柱销孔的抗剪切强度，插销需要采用调质处理的合金钢材质，避免承重时插销被剪断，同时三个支腿的角度需要经过重心校核，确保在最高支撑高度、承受额定载荷时，整体重心的投影始终落在三个支腿形成的支撑三角形内部，防止侧翻。支架的表面处理采用喷塑工艺，

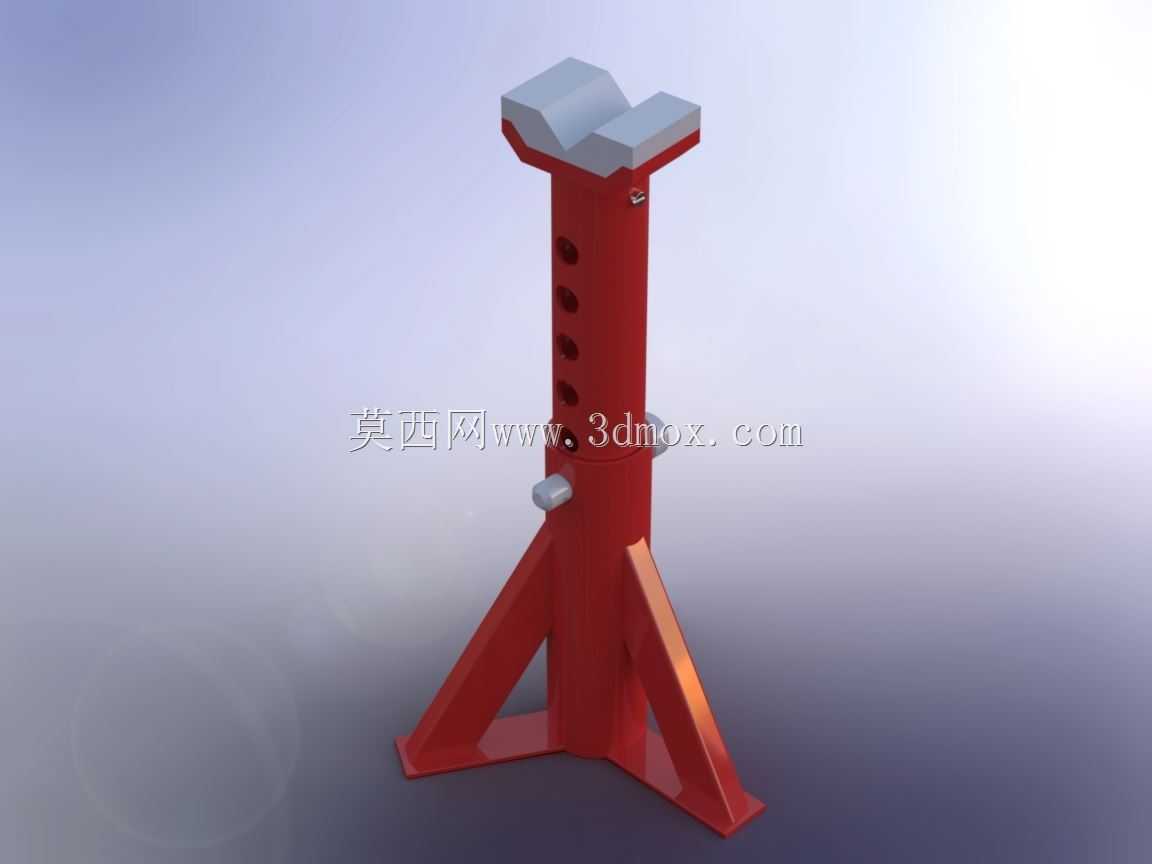

　　红色的外观涂层既可以起到防锈防腐的作用，也能在工位环境中起到明显的安全警示作用，提醒作业人员注意支撑点位的位置，避免误碰导致支架移位。在实际使用过程中，这类支架不需要复杂的维护，只需要定期检查插销的弹簧复位是否顺畅、支腿焊缝是否出现开裂、鞍座的支撑面是否有过度磨损的凹痕即可，相比带液压结构的支撑装置，纯机械结构的支架不存在密封件老化、液压油泄漏的问题，长期存放也不会出现承载能力下降的情况，适合在各类汽修门店、车队维保车间、工程机械现场维修点长期配置使用。在建模过程中，需要重点还原各部件之间的装配关系，尤其是插销与立柱销孔的配合间隙、鞍座与立柱的滑动配合段长度、支腿与立柱连接部位的焊缝结构，这些细节直接影响模型在后续工程仿真、作业模拟中的准确性，不能只做外观的曲面还原，忽略内部承力结构的细节表达，比如立柱内部的加强衬套、插销的限位结构、支腿底部的防滑垫结构，都是实际产品中真实存在的结构，在建模时需要逐一体现，才能保证模型的工程参考价值。
