冲击式水轮发电机组配套传感装置结构

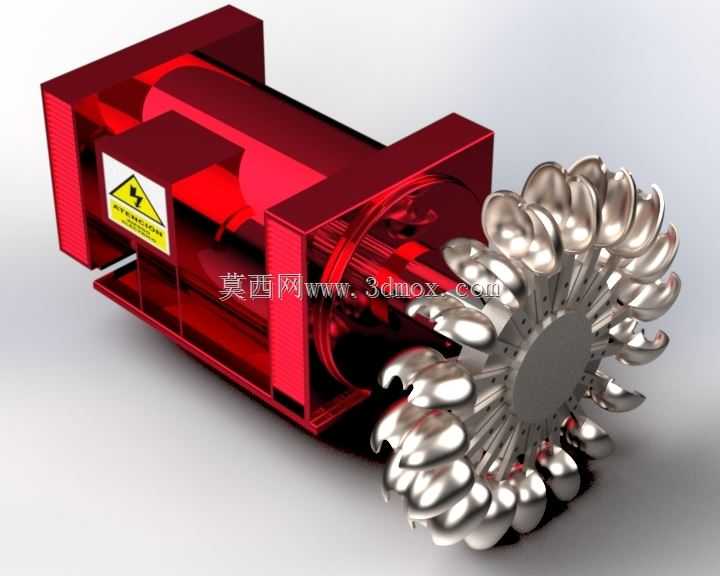

　　这套结构针对高水头径流式水电站的冲击式水轮机组做配套设计，核心覆盖转轮组件、机座壳体以及配套传感单元的完整装配关系，适配水头范围在100米至600米的山区小型水电站工况，可直接对接卧式布置的水轮发电机组安装基准。从实际应用场景来看，这类结构多部署在山区引水式电站，水流通过压力引水管直接冲击转轮勺型水斗，将水流动能转化为转轮旋转机械能，配套的传感单元可实时采集转轮转速、壳体振动以及轴端位移数据，为机组过速保护、振动故障预警提供实时数据支撑，避免飞逸转速造成的设备损毁事故。

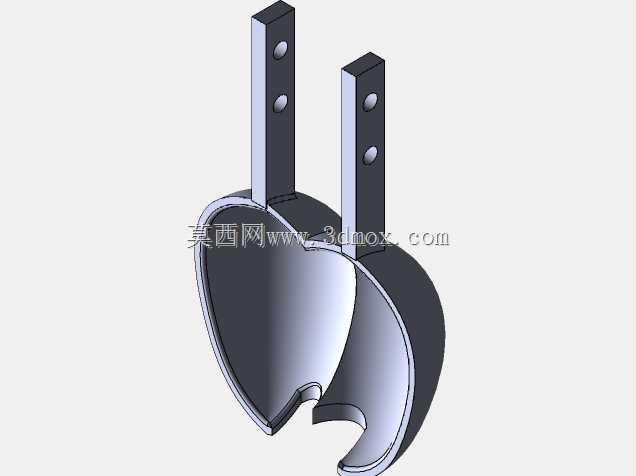

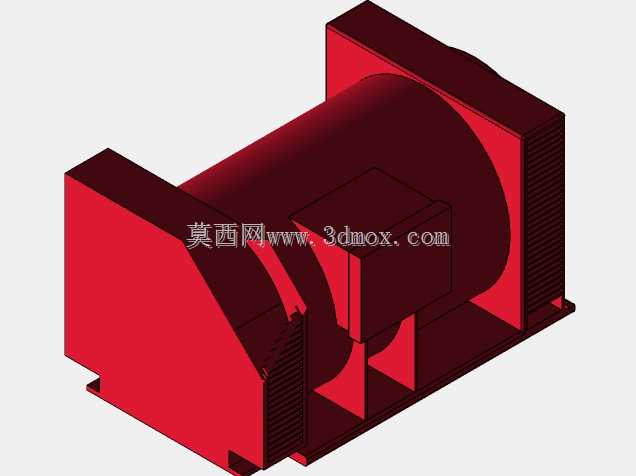

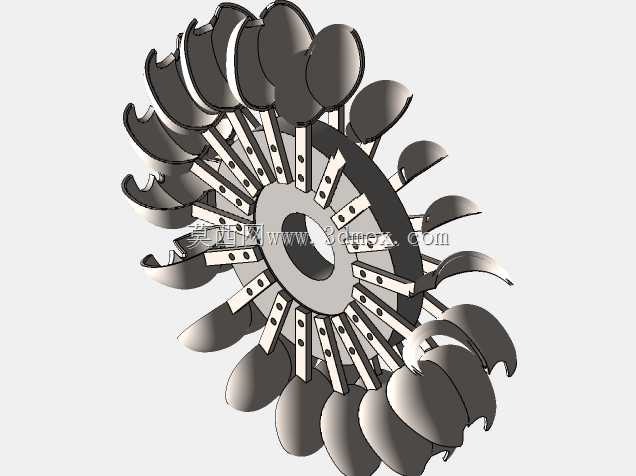

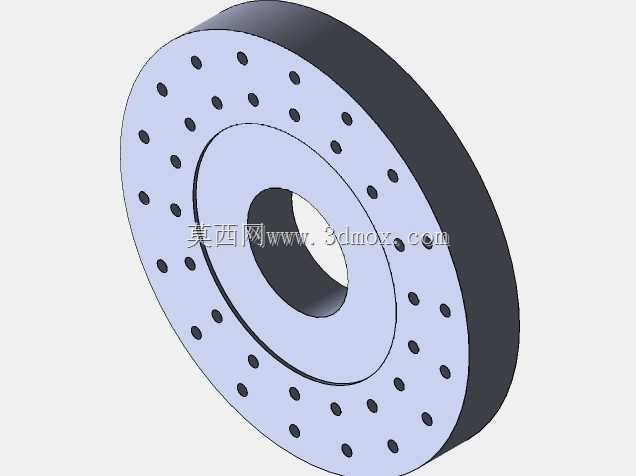

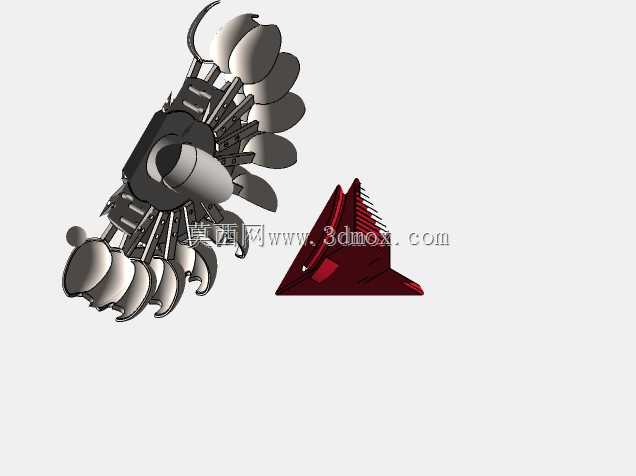

　　设计过程中优先考虑了水斗的受力分布，每个勺型水斗的曲面都做了流线型修型，进水边做了圆角过渡处理，减少高速水流冲击带来的气蚀损伤，水斗与轮盘的连接采用整体铣削后的加强筋过渡，避免焊接结构带来的应力集中问题，能承受最高150m/s的水流冲击载荷。机座部分采用箱型焊接结构，内部预留了传感器安装的走线槽位，侧壁的高压警示标识对应内部高压带电的励磁与传感接线区域，安装时需要预留至少300mm的侧面操作空间，方便后期传感元件的校准与接线维护。

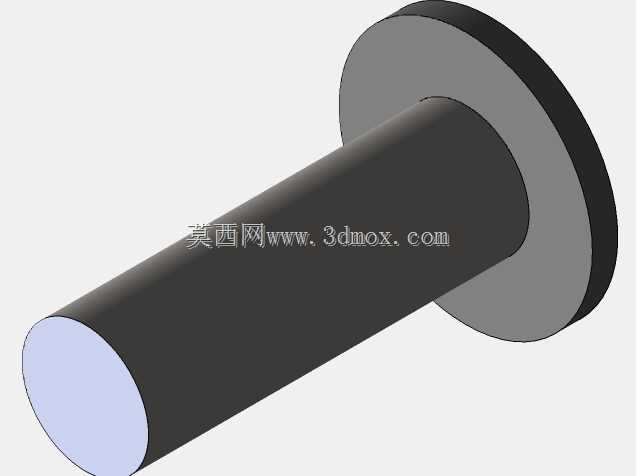

　　从安装边界来看，整个机组的轴向安装尺寸需要匹配发电机主轴的伸出长度，转轮端面与机座喷针出口的间隙控制在3mm至5mm区间，间隙过大会造成射流能量损失，间隙过小则容易在机组抬机时出现转轮与喷针的碰磨故障。机座底部的安装孔采用长圆孔设计，可在安装时调整±10mm的轴向位置，适配不同厂家的发电机主轴对接公差。传感单元的安装位置选在机座靠近轴承座的刚性区域，避免安装在薄壁盖板处造成的振动信号失真，传感器的走线全部从机座内部的穿线孔引出，外部不裸露线缆，减少高湿环境下的线缆老化问题。

　　结构设计上还考虑了后期检修的便利性，机座的上盖板采用可拆式螺栓连接，不需要吊出整个转轮就可以完成内部传感器的更换与校准，转轮的水斗如果出现局部气蚀损伤，也可以通过上盖板的操作空间完成补焊修型，不需要完全拆解机组。转轮的动平衡等级按照G2.5级设计，所有水斗的重量差控制在5g以内，避免高转速运行时出现过大的振动值，影响传感单元的测量精度。在实际选型适配时，需要根据电站的实际水头流量调整水斗的数量与曲面曲率，这套结构的水斗数量适配中等流量工况，若流量更大可适当增加水斗数量，同时调整轮盘的直径尺寸，保证射流能够完全作用在水斗的受力中心区域。机座的壳体厚度按照1.5倍的额定水压力做强度校核，能承受机组飞逸工况下的异常振动载荷，侧壁的观察窗可直接观察转轮的运行状态，不需要停机拆解就能判断水斗是否存在异物卡阻或者表面损伤问题。
