Bánki米歇尔涡轮机流体机械结构设计

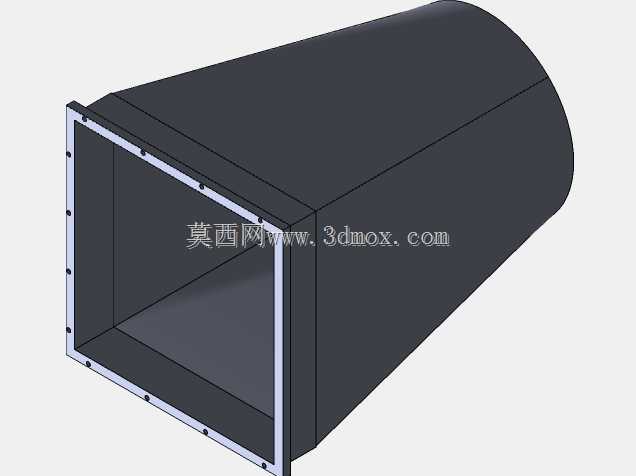

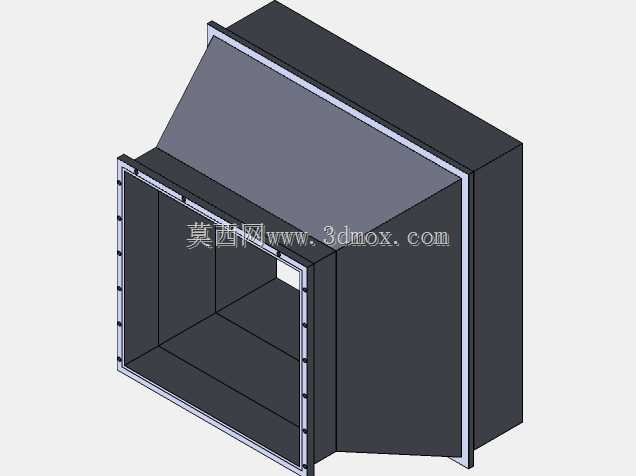

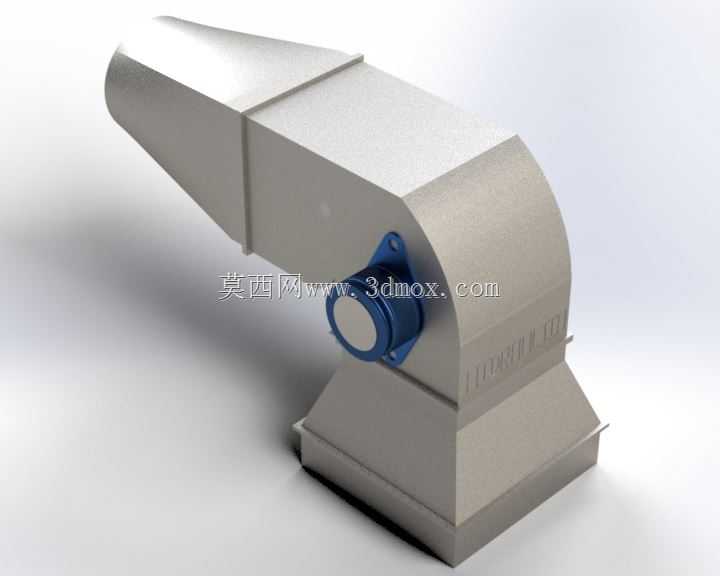

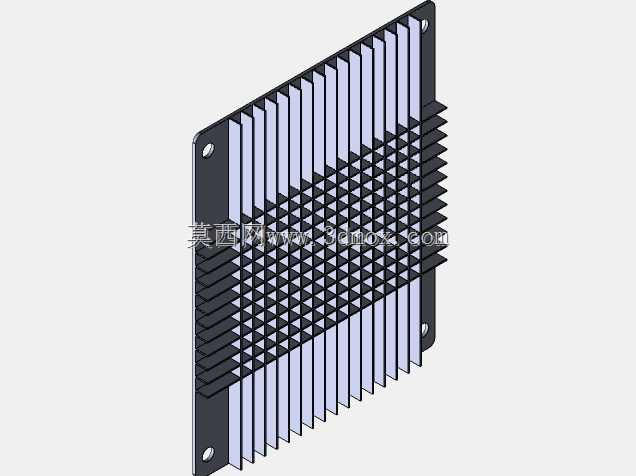

　　在小型流体能量回收、低水头水力利用以及微型动力输出场景中，这类跨流式涡轮结构的应用覆盖范围极广，不同于常规径流式涡轮的单侧进流逻辑，米歇尔涡轮的结构设计从一开始就瞄准了小流量、宽工况的适配需求，很多山区微型水电站点、工业循环管路余压回收单元，都会选用这类结构作为核心能量转换部件，它对进水流态的宽容度更高，不需要配套复杂的导流调节结构就能在流量波动较大的工况下保持稳定的输出效率。从结构组成来看，整个涡轮单元分为进水流道段、叶轮转子段、支座安装段三个核心部分，进水流道采用渐缩式矩形截面设计，流道内壁做了顺滑过渡处理，避免流体进入叶轮前出现局部涡流造成能量损耗，流道出口的角度经过反复校核，刚好对准叶轮叶片的进水切角，

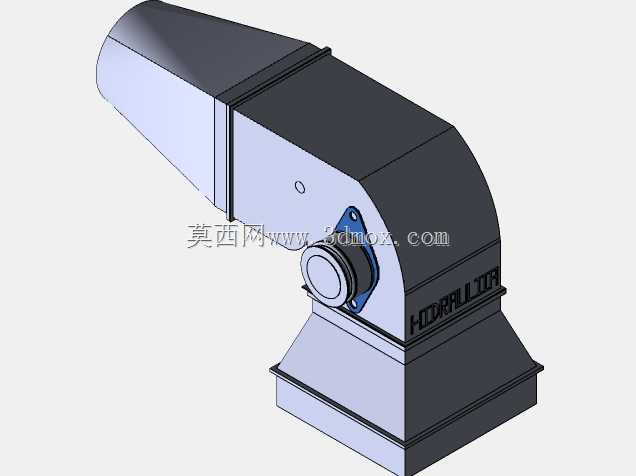

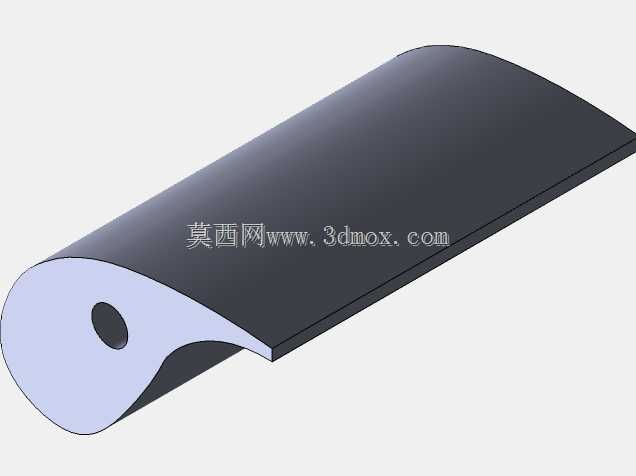

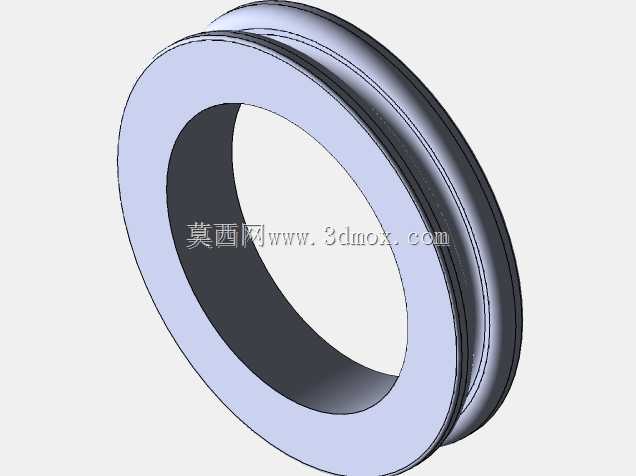

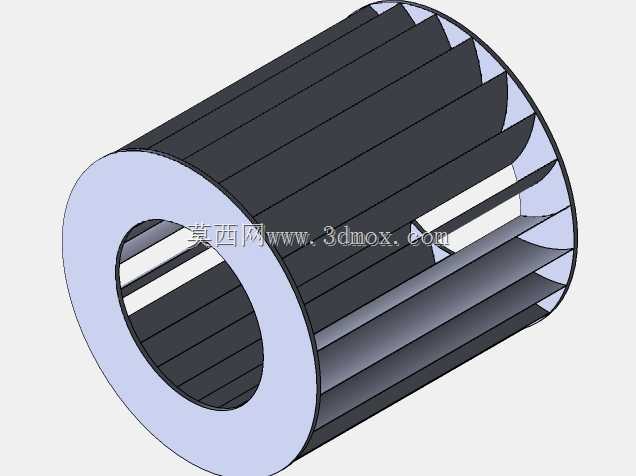

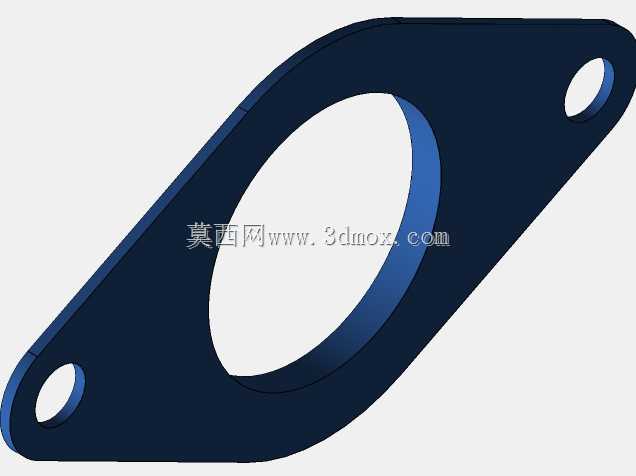

　　保证流体进入叶轮流道时的冲击损失降到最低。叶轮部分是整个设备的核心功能件，采用双侧支撑的悬臂？不，不对，这个结构里叶轮是通过两端的轴承座固定在支座上，蓝色的端盖部分是轴承的密封压盖，既承担轴承外圈的轴向定位，又内置了旋转密封结构，防止流体介质从转轴位置泄漏，叶轮的叶片采用圆弧型截面设计，流体穿过第一排叶片后在叶轮内部形成跨流，再冲击第二排叶片后排出，两次能量传递的设计让它在低水头工况下的能量转换效率比同尺寸的冲斗式涡轮高出15%左右。支座部分采用一体化的L型铸造型腔结构，底部预留了四个安装螺栓孔，安装时可以直接通过螺栓固定在混凝土基础或者钢制机架上，安装面的平面度要求控制在0.1mm以内，避免安装后轴承座出现同轴度偏差造成运行振动。

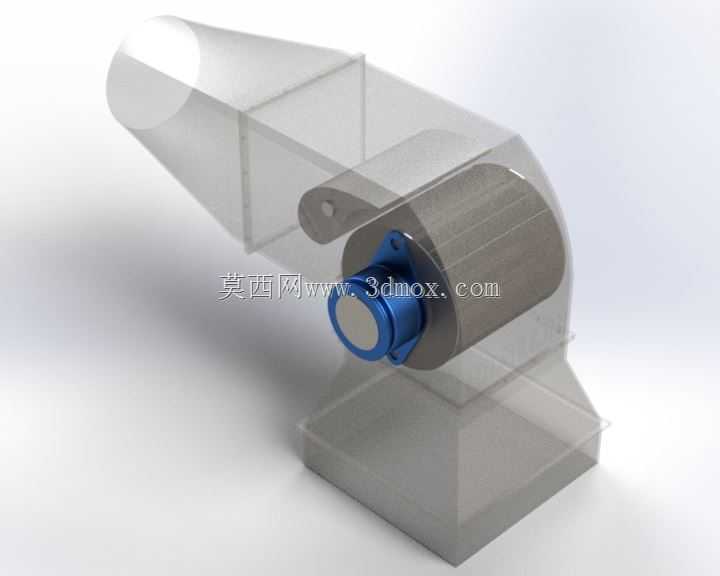

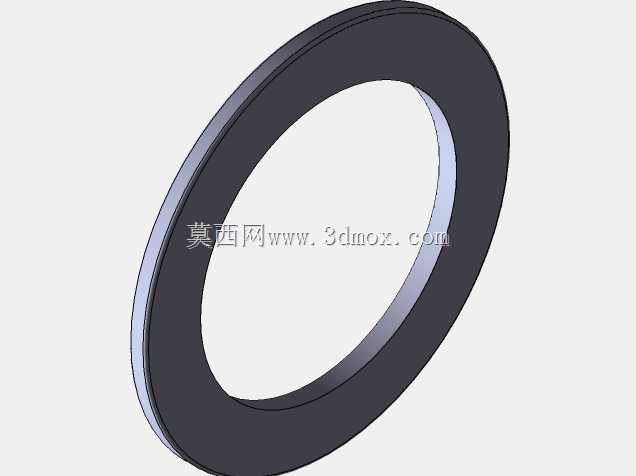

　　整个流道外壳采用透明可视化设计的版本，多用于教学演示或者流场观测场景，实际工业应用中会替换成铸钢或者工程塑料材质，根据输送介质的腐蚀性不同选择对应的壳体材料。设计这类结构的时候，首先要确定的是额定工况下的流量和水头参数，以此反推叶轮的直径和流道的截面尺寸，叶轮直径和额定流量的匹配关系直接决定了设备的运行效率，通常叶轮直径每增加100mm，额定处理流量可以提升25m³/h左右，对应的输出功率也会随水头高度线性提升。安装边界方面，整个设备的横向安装尺寸从进水流道入口到支座后端的距离需要预留至少1.2倍的设备总长空间，方便后期检修时拆卸轴承端盖和抽出叶轮转子，垂直方向上要预留出叶轮下方的排水通道空间，避免排出的流体在支座位置淤积。流道与外部管路的连接采用法兰对接形式，法兰的密封面采用凸面结构，配套橡胶垫片就能满足常规水压下的密封要求，如果是用于有压流体回收场景，法兰的压力等级要对应提升到1.0MPa以上。在实际选型应用中，这类涡轮不需要配套复杂的调速机构，因为它自身的流道特性就具备自适应负载的能力，当外部负载变化时，流体在叶轮流道内的跨流角度会自动微调，保持输出转速的相对稳定，这一特性让它非常适合用于偏远地区的微型独立供电系统，不需要专人值守就能长期稳定运行。结构建模过程中，要重点关注叶轮叶片和流道内壁的间隙控制，间隙过大会造成流体泄漏损失，间隙过小则容易因为热胀冷缩或者安装偏差出现叶片擦碰壳体的问题，

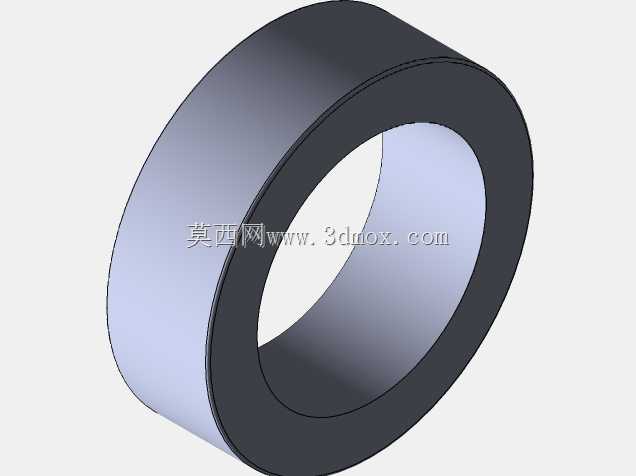

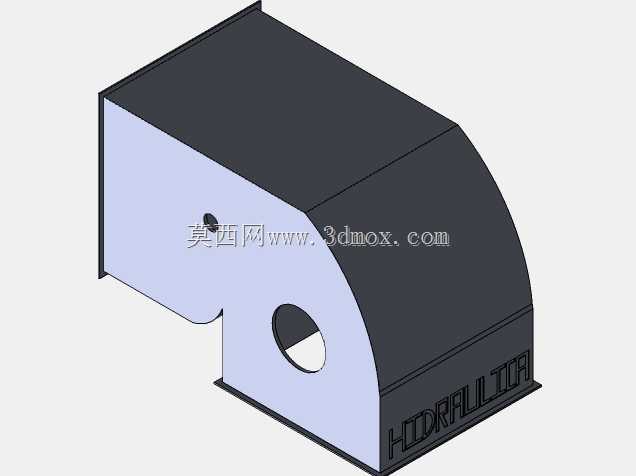

　　通常单边间隙控制在叶轮直径的千分之二到千分之三之间最为合适，既能保证运行安全，又能把容积损失控制在可接受范围内。轴承选型方面，因为叶轮部分长期接触流体介质，靠近流道一侧的轴承要选用带接触式密封的深沟球轴承，既能承受径向载荷，又能阻挡水汽和杂质进入轴承内部，外侧的轴承则可以根据轴向力的大小选择是否加装推力轴承，常规水头下的轴向力很小，普通深沟球轴承就能满足承载要求。整个设备的重量集中在支座和叶轮部分，安装时的基础承重不需要额外做加强处理，普通的混凝土地面或者钢制平台就能满足承重要求，运行时的振动幅值很小，不需要配套额外的减震装置，只要安装螺栓的预紧力达到要求，长期运行也不会出现松动移位的问题。
