Solidworks设计的混流式水轮机结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:623183
  • Solidworks设计的混流式水轮机结构
  • Solidworks设计的混流式水轮机结构
  • Solidworks设计的混流式水轮机结构
  • Solidworks设计的混流式水轮机结构
  • Solidworks设计的混流式水轮机结构
  • Solidworks设计的混流式水轮机结构
  • Solidworks设计的混流式水轮机结构
  • Solidworks设计的混流式水轮机结构
  • Solidworks设计的混流式水轮机结构

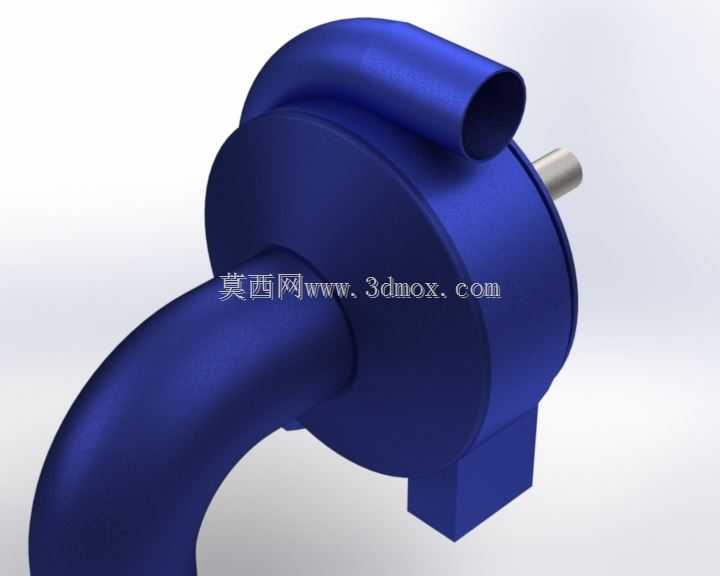

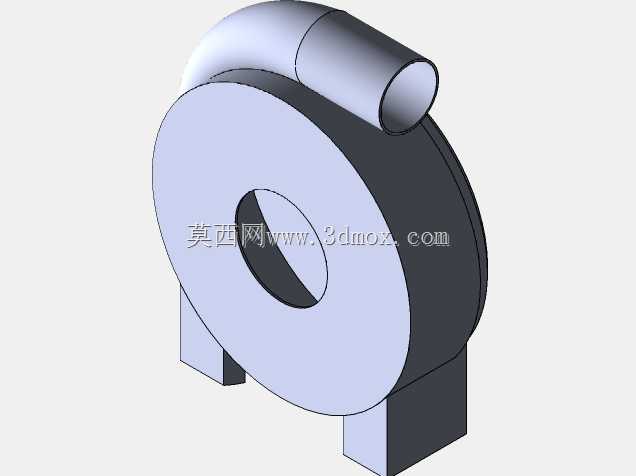

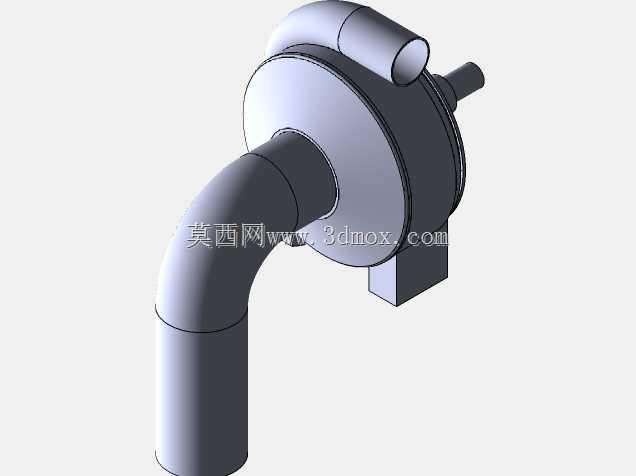

  在中小型水力发电站点、山区引水式能源回收系统、工业余压水能利用场景中,混流式水轮机是核心的能量转换部件,其核心作用是将水流的压能与动能转化为旋转机械能,驱动后续发电或动力输出装置完成能量传递。这款混流式水轮机采用径向进水、轴向出水的流道布局,蜗壳段采用渐变截面的弧形流道设计,能够将引入的高压水流均匀导向周向布置的导叶结构,减少水流在进入转轮前的紊流损失,保证水流以稳定的环量角度冲击转轮叶片。从结构设计逻辑来看,整个部件分为进水弯管段、蜗壳腔体、转轮组件、主轴伸出段、底部安装支座几个核心部分,进水弯管采用大曲率半径的圆弧过渡,避免流道截面突变造成的局部水头损失,弯管与蜗壳的连接位置做了圆滑过渡处理,匹配水流在蜗壳内的周向流动趋势。

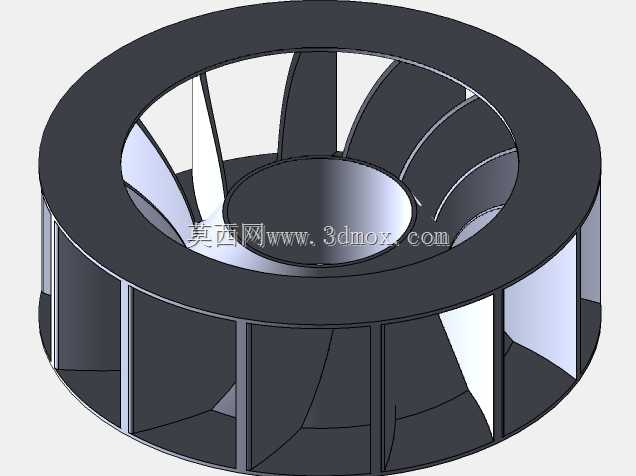

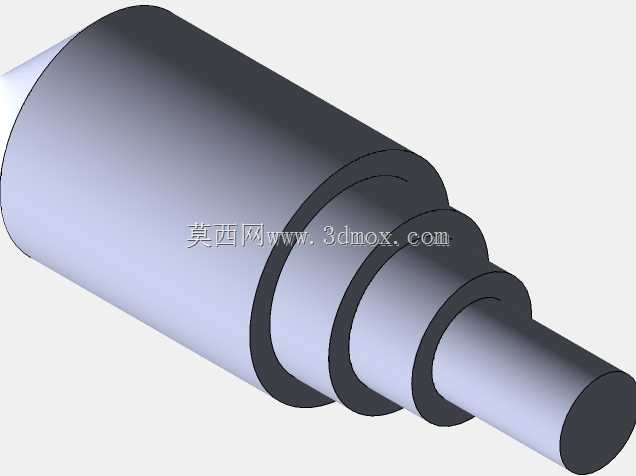

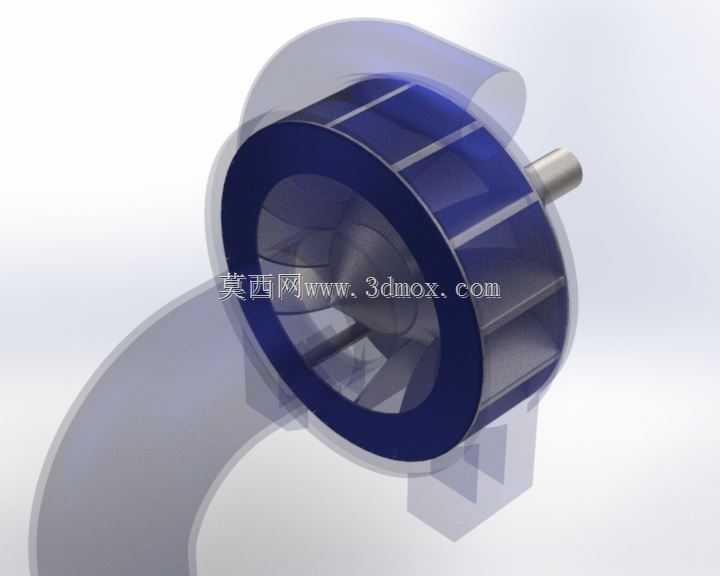

  转轮部分采用空间扭曲叶片设计,叶片的进口角匹配导叶出口的水流方向,出口角则适配轴向出水的流道要求,能够同时利用水流的反作用力与冲击力,在中低水头、大流量的工况下保持较高的能量转换效率。主轴从蜗壳侧端水平伸出,伸出段预留了标准的轴伸连接尺寸,可通过联轴器与发电机或其他负载设备直连,轴穿入蜗壳的位置设计了密封安装位,可适配常规的机械密封或填料密封结构,防止高压水从轴隙泄漏。底部的方形安装支座设置在蜗壳重心正下方,支座上预留了螺栓安装孔位,安装时可通过地脚螺栓将整机固定在混凝土基础或钢制安装架上,安装边界需预留主轴侧的连接操作空间、进水弯管侧的管道对接空间,以及出水侧的尾水管连接空间,避免安装后出现管路干涉、维护操作空间不足的问题。

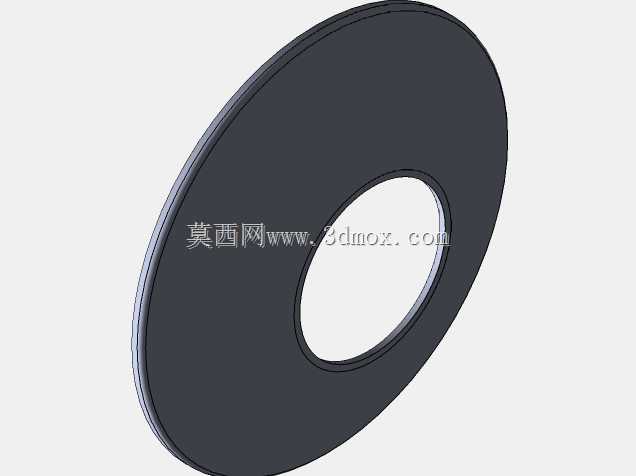

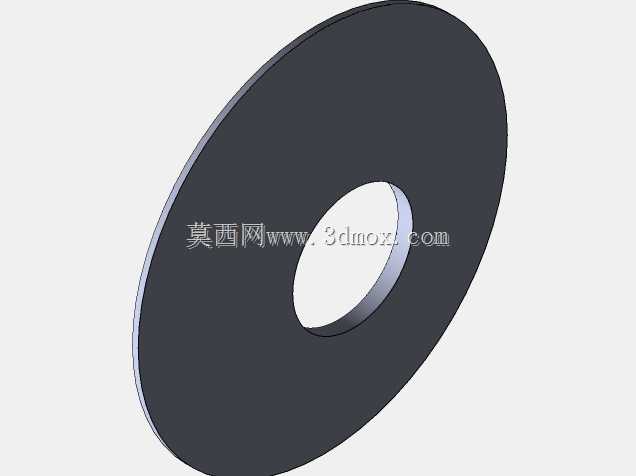

  在实际工况适配中,这款水轮机的流道设计兼顾了不同流量下的运行稳定性,当进水流量在额定区间内波动时,蜗壳内的水流环量不会出现明显紊乱,转轮叶片的受力分布相对均匀,可减少运行过程中的振动与噪声,延长轴承与密封件的使用寿命。从建模细节来看,所有流道内壁均做了光滑过渡处理,没有尖锐棱角或局部凸起,避免长期运行过程中泥沙等杂质在流道内淤积,也减少了水流对壁面的冲刷磨损;各部件的连接法兰位置预留了标准的密封槽位,现场安装时可直接匹配对应管径的输水管道,无需额外进行法兰面的二次加工。主轴的支撑位设计在蜗壳腔体内部靠近转轮的位置,可缩短转轮的悬臂长度,降低主轴运行过程中的绕度,提升高速旋转时的运行稳定性,减少轴承的径向载荷。在设备选型匹配时,可根据实际输水管道的管径、工作水头、设计流量参数,对应调整进水弯管的口径、转轮的直径与叶片角度,在不改变整体安装接口尺寸的前提下适配不同的工况需求,降低现场安装改造的工作量。
