十字轴式万向传动连接构件结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:623289
  • 十字轴式万向传动连接构件结构设计
  • 十字轴式万向传动连接构件结构设计
  • 十字轴式万向传动连接构件结构设计

  在各类需要变角度传递扭矩的机械传动场景中,这类万向铰接构件是解决轴线不共线、传动过程中存在相对角位移工况的核心零件,从农用机械的动力输出轴、工业输送机的转角传动段,到小型设备的操纵联动机构,都能见到这类结构的实际应用。它的核心作用是在两根轴线存在夹角、且工作过程中夹角可能出现动态变化的轴系之间,持续稳定传递旋转扭矩,避免刚性连接在角位移存在时出现的卡滞、应力集中甚至轴件断裂问题。

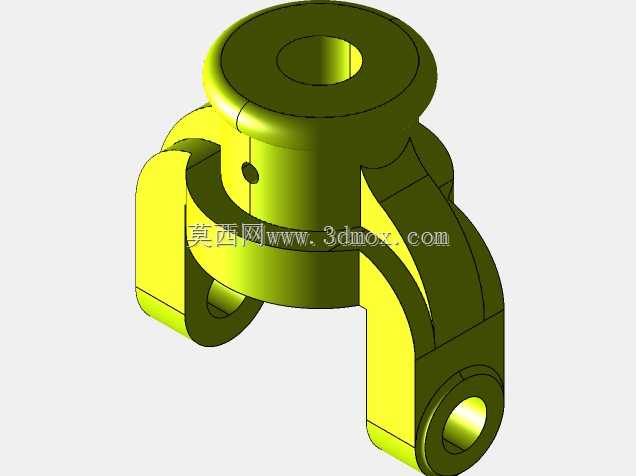

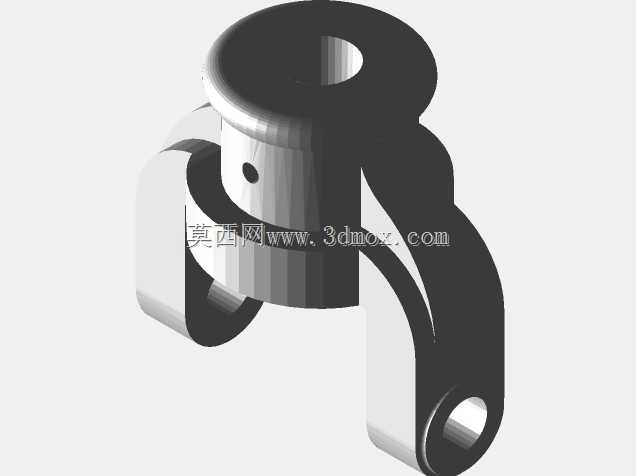

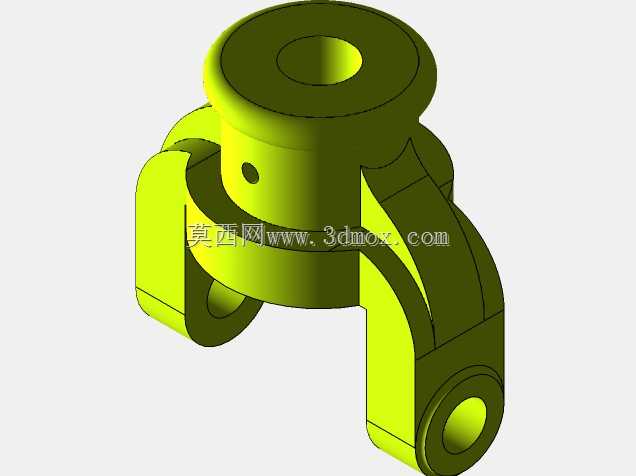

  从结构功能上看,该构件采用双叉耳配合十字轴的经典铰接布局,主体为一体化锻造后机加工成型的叉形支座,上端设置同轴的通孔轴套,用于和主动端或从动端的轴件形成套接配合,孔位可根据对接轴的形式选择平键、花键或者顶丝的周向固定方式,保证扭矩传递过程中不会出现周向打滑。两侧对称伸出的叉耳上预留了同轴的铰接孔,用于和配套的十字轴轴颈形成转动配合,两个铰接孔的轴线与上端轴套的轴线在空间上垂直相交,交点即为万向节的摆动中心,这种空间垂直的轴线布局是实现变角度传动的核心基础,允许对接轴在一定角度范围内绕摆动中心做任意方向的偏摆,偏摆角度范围通常根据叉耳的内侧避让空间设计,常规工况下可满足15°到25°的动态角位移补偿需求。

  设计这类构件时,首先要核算的是传递额定扭矩下的结构强度,叉耳的厚度、铰接孔的壁厚、轴套段的高度都需要根据目标传递扭矩做抗弯、抗剪强度校核,材料通常选用中碳钢经调质处理,承受冲击载荷的工况下也可选用合金结构钢做表面淬火处理,保证铰接孔位的耐磨性能。建模过程中需要重点关注叉耳内侧的避让空间,当对接轴偏摆到最大角度时,轴件外圆不能和叉耳的内侧壁发生干涉,因此在叉耳与主体衔接的位置需要做对应的圆弧倒角或者斜面切除,既可以消除加工过程中的应力集中点,也能留出足够的摆动间隙。铰接孔的尺寸公差需要按照转动配合的要求选取,和十字轴轴颈配合时通常选用间隙配合,保证转动灵活无卡滞,同时配合间隙不能过大,避免传动过程中出现回程间隙影响传动精度。上端轴套的内孔尺寸需要和对接轴的直径匹配,轴套的有效配合长度通常取轴径的1.2到1.5倍,保证套接后的连接刚度,避免轴件在套接位置出现过大的挠度变形。

  从安装边界来看,这类万向节的安装需要保证两端对接轴的轴线交点与万向节自身的摆动中心重合,否则会出现传动过程中的转速波动、附加载荷增大的问题。构件的整体外形轮廓需要考虑周边设备的安装空间,叉耳的外圆半径决定了摆动时的最大回转半径,在设备布局时需要预留出对应的空间,避免摆动过程中与周边的机架、护罩等构件发生碰撞。铰接孔的端面通常需要预留油封或者挡圈的安装槽位,用于封装铰接位置的润滑脂,减少长期运转过程中的磨损,对于长期在粉尘、潮湿环境下工作的工况,还需要在铰接位置增加防尘密封结构,避免杂质进入配合面加剧磨损。

  在实际选型应用中,单组这类万向节存在瞬时转速波动的特性,即当主动轴匀速转动时,从动轴的转速会随轴间夹角的变化做周期性波动,夹角越大波动幅度越明显,因此对于转速稳定性要求较高的传动场景,通常会成对使用这类万向节,通过合理布置中间轴的角度,抵消两端的转速波动,保证输出端的转速平稳。而对于操纵机构、低速传动这类对转速波动不敏感的场景,单组使用即可满足功能需求,同时能简化结构、降低安装空间占用。构件的表面通常会做氧化或者喷塑处理,提升防锈能力,适应不同的工作环境,外露的配合面需要做防锈包装,避免运输存储过程中出现锈蚀影响装配精度。
