带凸台多孔法兰式连接盘结构设计

　　该带凸台多孔法兰连接结构，主要应用于液压管路对接、传动轴系连接、气动系统管路接驳、压力容器端盖紧固等场景，在工业流体输送、动力传递、设备装配环节承担同轴定位与刚性连接的核心作用。从实际工况适配来看，这类结构常出现在泵组进出口管路对接、减速机输出端与执行机构的连接、液压阀组集成块的端口连接位置，需要同时满足同轴度定位、轴向载荷承载、周向扭矩传递的多重需求，部分带密封槽的同类型结构还可实现压力介质的密封阻隔，避免管路泄漏或传动错位。

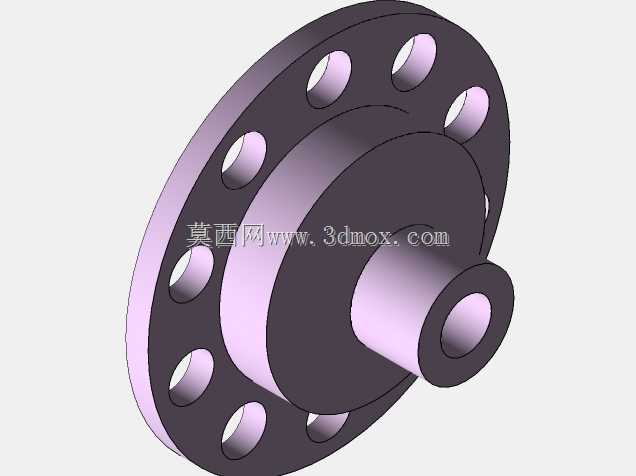

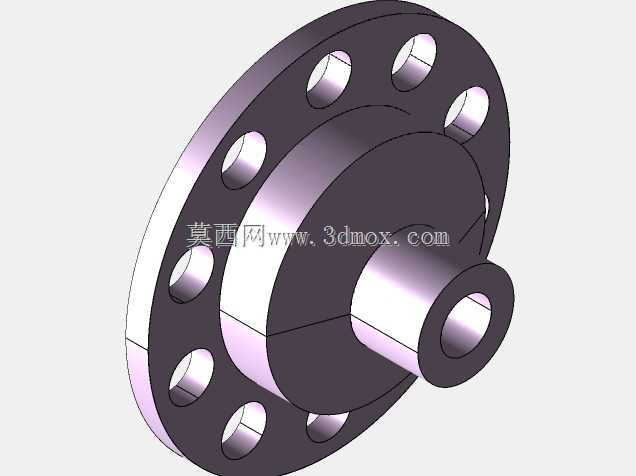

　　从结构功能特性来看，该零件主体为圆盘式基体，一侧延伸出同轴空心凸台，凸台内孔为贯通式设计，可实现介质流通或者轴类零件的穿装定位；圆盘端面上均匀分布多组贯通安装孔，孔位沿圆周方向等角度排布，可配合螺栓紧固件实现与对接端面的刚性锁紧，均匀排布的孔位能够让锁紧力均匀分散在整个连接端面，避免局部应力集中导致的连接变形或密封失效。延伸的凸台结构可在装配时插入对接部件的定位内孔，实现装配过程的径向预定位，降低装配时的同轴度调整难度，同时凸台的圆柱面可承担部分径向载荷，减少连接螺栓受到的剪切力，提升连接结构的整体抗载荷能力。

　　从设计思路层面来看，该结构的尺寸链设计优先保证凸台外圆与圆盘端面的垂直度、凸台内孔与外圆的同轴度，避免装配后出现对接偏斜导致的附加载荷。安装孔的孔径设计预留了合理的装配公差，可适配对应规格的标准紧固件，孔位的分度圆直径经过载荷校核，确保每个螺栓的受力在材料许用应力范围内；圆盘的厚度设计结合了额定轴向载荷与螺栓预紧力的计算，避免锁紧后圆盘出现翘曲变形；凸台的长度根据对接部件的定位孔深度匹配，保证装配后凸台端面不会与对接部件内部结构产生干涉，同时凸台与定位孔的配合公差选用过渡配合，既保证定位精度，又不会出现装配卡滞的问题。零件的边角位置均设计了合理的倒角，既去除加工过程产生的毛刺锐边，避免装配时划伤操作人员或对接零件的密封面，也能引导紧固件顺利穿入安装孔，提升装配效率。

　　从安装边界与适配性来看，该结构的最大外圆轮廓为圆盘外径，装配时需要预留足够的螺栓操作空间，确保紧固件能够使用扭矩扳手按规定力矩锁紧；凸台的轴向伸出长度决定了装配后零件的轴向占用空间，在布局设计时需要核对对接部件的内部空腔深度，避免凸台过长顶触内部零件；贯通内孔的直径根据流通介质的流量需求或者穿装轴的直径确定，内孔的表面粗糙度根据使用场景调整，用于介质流通时内孔需要做光滑处理降低流阻，用于轴定位时内孔需要匹配对应配合公差保证定位精度。这类法兰连接结构相比其他连接形式，具备拆装便捷、连接刚性好、定位精度高、承载能力强的特点，可适配多种不同压力等级、不同载荷工况的连接需求，在通用机械装配、流体设备组装、动力传动系统搭建中都是应用极为广泛的基础连接零件。建模过程中需要重点关注圆周阵列特征的参数准确性，保证所有安装孔的分度误差控制在设计允许范围内，凸台与圆盘衔接位置做合理的圆角过渡，降低应力集中系数，提升零件的疲劳强度，避免长期受载后衔接位置出现裂纹失效。
