螺旋槽式钢钻杆结构三维设计

　　在岩土钻探、小型工程钻孔、物料取样作业场景里，这类带连续螺旋排屑槽的钢质钻具是核心执行部件，区别于常规直槽钻杆，它的螺旋槽结构直接决定了排屑效率与钻进稳定性，很多现场作业出现卡钻、排屑不畅的问题，往往都和钻杆槽型的参数设计不合理直接相关。从实际作业需求出发，这类钢钻的核心功能是在轴向进给的同时，通过杆身的螺旋槽将钻孔过程中产生的切屑、岩土碎屑顺着槽道持续向外输送，无需反复提钻清屑，能大幅提升连续钻进的作业效率，尤其适配浅层地质取样、小型安装孔钻孔、非金属材质深孔加工这类对连续作业效率有要求的工况。设计这类钻具的时候，首先要匹配作业端的动力输出接口，杆身的外径要和常规钻孔孔径匹配，不能出现杆身直径与孔径间隙过小导致碎屑卡滞的问题，

　　通常杆身与孔壁的单边间隙要控制在1.5-2.5mm区间，间隙过大容易出现钻杆摆动偏斜，间隙过小则会抬升排屑阻力，增加钻进时的扭矩负载。螺旋槽的导程设计是整个结构的核心，导程过大会降低槽道对碎屑的轴向推送力，碎屑容易在槽内堆积压实，导程过小则会削弱杆身的整体结构强度，在硬质地层钻进时容易出现杆身扭曲断裂的问题，常规浅层作业用的这类钢钻，螺旋导程一般设置为杆身外径的0.8-1.2倍，既能保证足够的排屑推力，也能保留杆身足够的抗扭截面系数。槽深的设计也要兼顾排屑空间与结构强度，槽深过浅会导致单圈螺旋槽的容屑空间不足，碎屑无法顺利填满槽道完成输送，槽深过深则会缩减杆身芯部的直径，降低杆身的抗弯、抗扭性能，遇到硬质夹层时容易出现杆身弯曲变形。

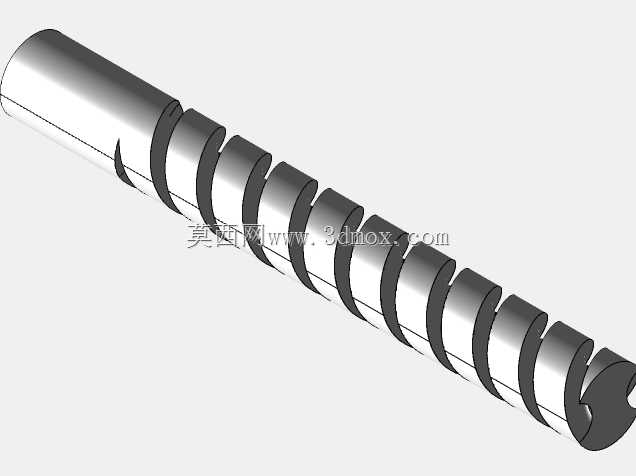

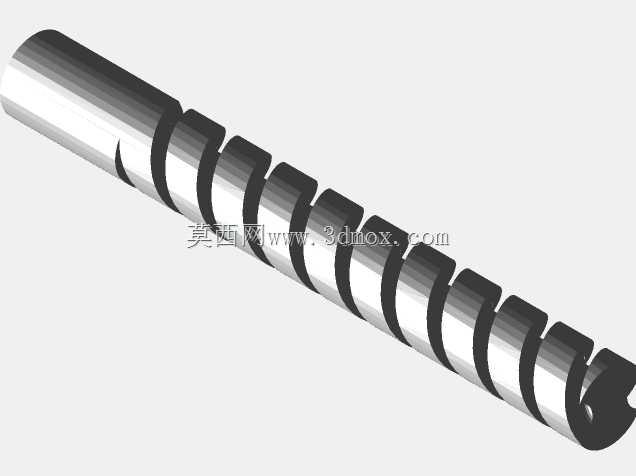

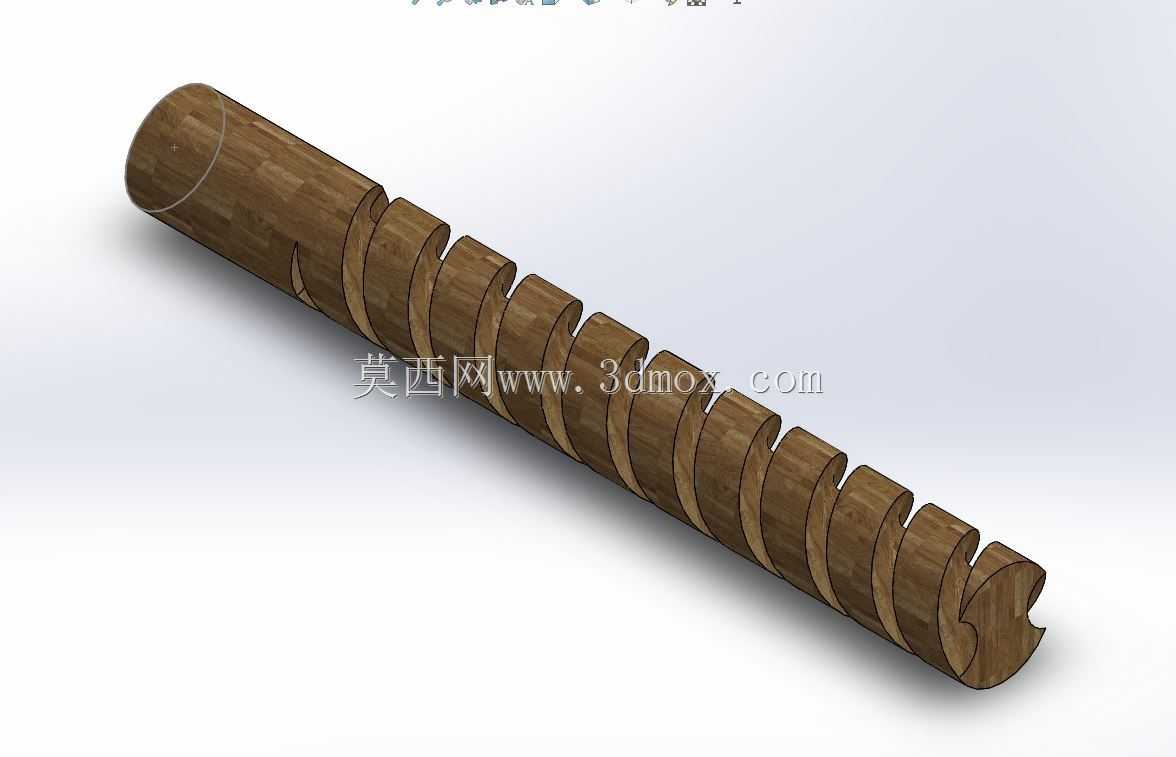

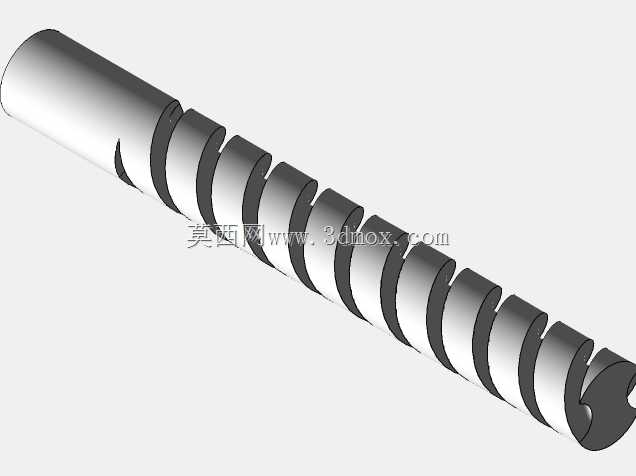

　　从外形结构来看，这款钻具整体为长直杆状，一端为连接动力端的平直装夹段，表面无槽型结构，保证装夹时的同轴度与夹持摩擦力，避免动力输出时出现打滑、偏心摆动的问题；另一端为切削端，槽型延伸至切削刃位置，保证切削产生的碎屑能直接进入槽道，不会在切削端堆积。杆身的螺旋槽为等导程等深度设计，槽道边缘做了小圆弧过渡处理，避免应力集中，在反复交变扭矩负载下，槽根位置不会轻易萌生疲劳裂纹。安装边界上，这类钻具的装夹段直径公差要控制在h7级别，保证和动力头夹头的配合精度，装夹段的长度要满足夹头的最小夹持长度要求，通常不小于杆身外径的2倍，防止钻进过程中钻杆从夹头中滑脱。作业过程中，钻杆的径向跳动量要控制在0.1mm以内，否则会导致钻孔孔径扩大、孔壁粗糙，甚至出现钻杆偏斜卡滞的问题。很多现场操作人员容易忽略槽道表面的粗糙度要求，实际上槽道表面如果过于粗糙，会增大碎屑与槽壁的摩擦阻力，导致排屑不畅，设计时槽道表面的粗糙度要达到Ra3.2以下，减少碎屑输送过程中的阻力，同时也能降低槽壁的磨损速度，延长钻具的使用寿命。针对不同的作业材质，螺旋槽的旋向也要匹配动力头的旋转方向，常规右旋动力头适配右旋螺旋槽，保证旋转时槽道对碎屑的作用力方向是朝向孔外，若旋向不匹配，会直接将碎屑推向孔底，造成卡钻事故。另外，钻杆整体的热处理硬度也要匹配作业场景，针对软质地层可以适当降低硬度提升韧性，针对硬质地层则要提升表面硬度增强耐磨性，芯部保留足够韧性避免断裂。在三维建模过程中，

　　这类螺旋槽结构需要通过螺旋扫描特征完成，要注意扫描截面的轮廓与螺旋线的配合，避免出现槽根位置的几何干涉，同时要校验杆身的最小截面位置的抗扭强度，通过有限元分析模拟最大钻进扭矩下的应力分布，确保最大应力位置的数值低于材料的许用应力值。还要考虑钻具的长径比，当长径比超过15:1时，要适当提升杆身芯部的直径，避免长杆钻进时出现失稳弯曲的问题，必要时可以在钻杆中间增加导向支撑结构，不过这类小型钢钻通常用于浅孔作业，长径比一般控制在10:1以内，自身刚性即可满足作业要求。切削端的刃口角度也要配合槽型设计，切削刃的后角要保证足够的锋利度，同时避免刃口过于薄弱出现崩损，前角则要匹配加工材质的硬度，加工软质材料时适当增大前角降低切削阻力，加工硬质材料时减小前角提升刃口强度。
