传感器立式安装支撑固定支座结构

　　这款支撑固定结构主要面向工业传感检测场景的安装需求，在自动化生产线的工位检测、设备运行状态监测、流体管路参数采集等场景中，这类支撑件是连接传感器本体与设备基体的核心结构件，需要同时满足安装定位精度、结构抗振性能、多部件适配连接的多重要求。从实际使用场景来看，这类支座常被用在机床加工工位的振动传感器安装、输送线末端的位置传感器固定、液压泵站的压力传感器支撑等位置，日常运行中会持续承受设备运行带来的微幅振动、管路传导的应力，以及传感器接线、日常点检时的侧向触碰力，因此结构设计上优先保证连接刚度与安装稳定性。

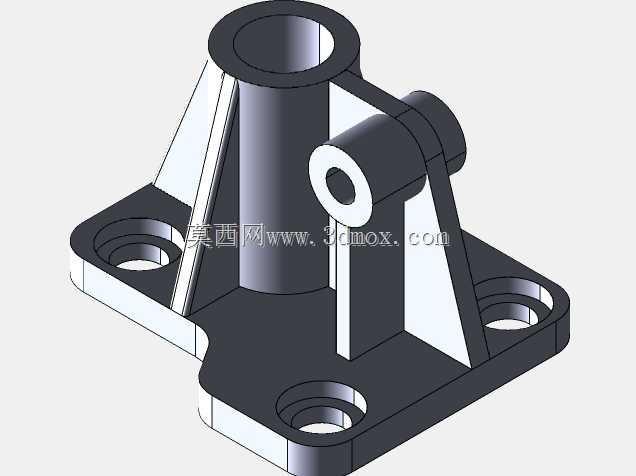

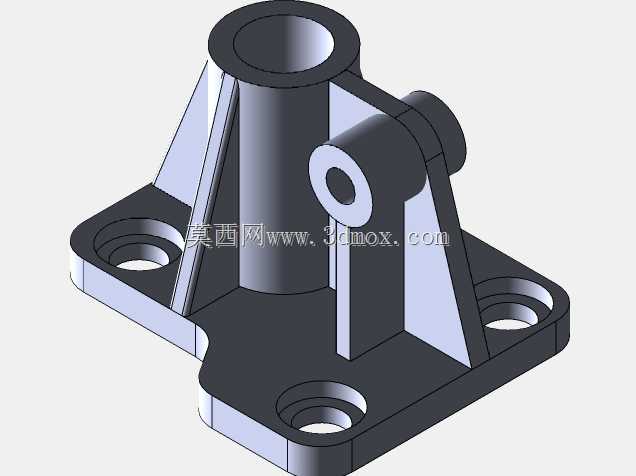

　　结构设计上，底部采用带三个沉头安装孔的法兰式底板，底板轮廓做了切角处理，既可以避开安装面周边的凸起结构，也能在保证安装接触面积的前提下减少整体材料用量。三个安装孔呈三角分布，相比双孔固定拥有更好的抗扭转性能，沉孔设计可以让内六角安装螺栓完全沉入板面以下，避免螺栓头突出干涉上方的支撑结构，也能减少安装后螺栓受到的外力磕碰。底板上方的主体支撑采用立式圆柱筒结构，圆柱筒上下贯通，既可以作为穿线通道容纳传感器的引出线缆，避免线缆外露被剐蹭破损，也能作为主支撑结构承担竖向的载荷，圆柱筒与底板之间设置了两块三角形加强筋，分别布置在筒体的两个垂直方向，筋板从底板表面一直延伸到筒体上部，大幅提升筒体与底板连接位置的抗弯强度，避免长期受侧向力时出现焊缝或结构开裂的问题。

　　在筒体的侧方伸出一个带横向通孔的圆柱凸台，这个凸台主要用于连接传感器的可调安装臂或者辅助定位杆件，通孔的轴线与主筒体轴线垂直相交，保证连接后的杆件受力方向与支撑面平行，凸台与主筒体之间同样设置了三角形加强筋，抵消横向杆件带来的弯矩。整个结构的所有棱边都做了小圆角过渡处理，避免应力集中在尖角位置，也能减少加工和安装过程中锐边划伤操作人员的风险。

　　从安装边界来看，底板的三个安装孔中心距适配常见的工业安装面螺孔分布，安装时只需要在设备基体上对应位置加工三个螺纹孔，即可通过螺栓完成支座的固定，不需要额外做安装面的二次加工。主筒体的内孔直径适配常规直径的传感器本体或者穿线需求，侧方凸台的通孔直径适配标准直径的调节杆，不需要额外做扩孔或者衬套改装即可直接使用。整体结构的竖向高度控制在常规传感器安装的常用高度区间，既不会因为高度过高导致支撑刚度不足，也不会因为高度过矮导致传感器检测距离不够，侧方凸台的伸出长度也经过核算，保证安装后的传感器不会与主筒体产生干涉，同时预留足够的螺母锁紧空间。

　　在实际选型使用时，需要注意安装面的平面度误差不超过0.1mm，避免底板安装后出现翘曲导致内部应力集中，固定螺栓的拧紧力矩要控制在对应材质螺栓的推荐力矩区间，避免过紧压裂底板或者过松导致支座松动。如果是在强振动的使用场景，可以在底板与安装面之间加装薄橡胶减震垫，既可以隔振提升传感器检测精度，也能弥补安装面的微小平面度误差。整个结构的受力路径清晰，外部载荷通过传感器或者连接杆件传递到主筒体和侧凸台，再通过加强筋分散到底板，最终通过三个安装螺栓传递到设备基体，没有冗余的受力环节，长期使用下结构形变量极小，能够保证传感器的安装位置精度，避免因为支座变形导致传感器检测数据出现偏差。
