传感器配套变径连接适配器结构

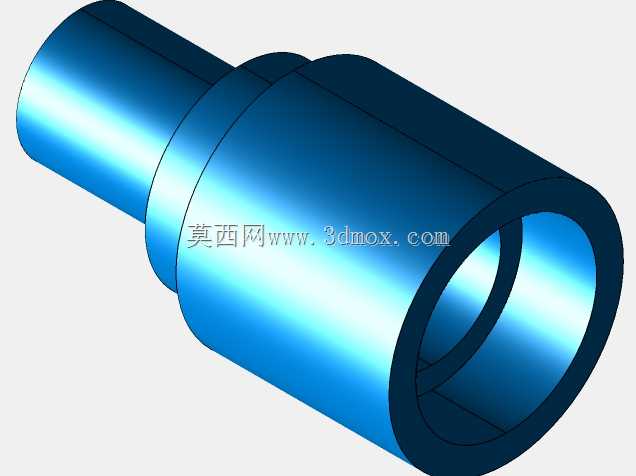

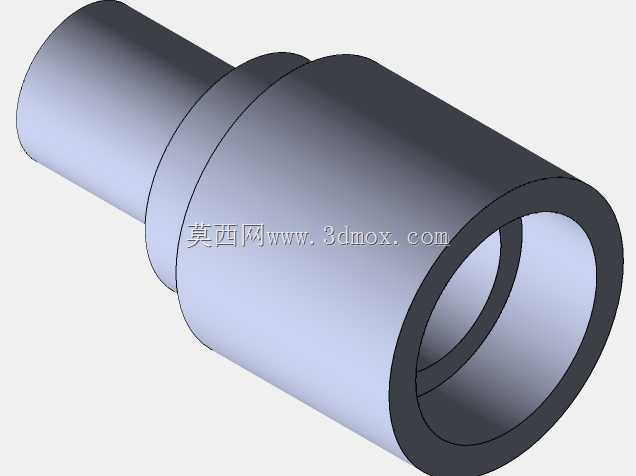

　　这款适配结构主要服务于工业传感检测场景下的管路对接需求，在流体压力检测、介质温度传感、流量信号采集这类工况中，传感器的安装接口往往和现场布设的工业管路通径、接口规格存在差异，强行对接不仅会出现密封失效漏液漏气的问题，还会因为安装同轴度偏差导致传感检测端面无法正对介质流向，最终造成检测数据漂移、响应滞后的问题，这款适配器就是为解决这类对接矛盾设计的中间连接构件。从结构设计逻辑来看，整体采用阶梯轴套式的同轴结构，大端为内嵌式承接口，加工有标准的密封槽位，可直接套接在大管径的管路端或者传感器的主体安装端，内壁的公差带按照H7级精度控制，保证套接后径向间隙控制在0.02mm以内，避免介质在接口处形成紊流干扰检测精度；小端为外插式对接端，

　　外圆按照h6公差加工，可直接插入小通径的管路或者传感探头的安装孔内，阶梯过渡位置做了R3的圆角过渡，既避免了应力集中导致的受压开裂问题，也能减少介质流经变径位置时的阻力损失。在实际安装边界上，大端外径根据常规工业传感配套的通用规格设计，可适配常见的卡箍、快插接头等标准紧固件，不需要额外加工定制连接件；小端长度预留了足够的密封安装空间，可兼容O型圈、平垫等多种密封形式，不管是气体介质的低压检测场景，还是液体介质的中压传输场景，都能保证连接位置的密封可靠性。从功能特性来说，这款适配器的内孔做了全通径的等流道设计，没有额外的节流台阶，介质从一端流入另一端流出时不会出现压力突变，对于需要动态检测介质压力、流量参数的传感场景来说，

　　能最大程度还原管路内的真实介质状态，避免因为连接件本身的结构干扰导致检测值和实际值出现偏差。外壁的阶梯凸台不仅是变径的结构分界，也可以作为安装时的受力定位面，安装时用扳手卡在凸台位置施加扭矩，不会损伤两端的密封配合面，也能保证对接时的同轴度，避免安装偏斜导致的密封件剪切破损。在实际的工业现场应用中，这类适配器常被用在液压系统的压力传感器安装位置，液压站的主管路通径往往较大，而压力传感器的探头接口尺寸较小，通过这款适配器过渡，不需要对原有管路进行切割焊接改造，直接通过紧固件就能完成传感器的加装，大幅降低了现场改造的工作量；在气动控制系统的流量检测场景中，气管的规格多样，不同品牌的流量传感器接口尺寸不统一，

　　这款适配器的同轴结构能保证气流平稳流入传感器检测腔，避免紊流导致的流量检测值波动；在水处理设备的水质传感器安装场景中，适配器的光滑内壁不容易结垢挂污，长期使用也不会因为流道堵塞影响检测精度，阶梯结构的强度足够承受水管路的水锤冲击，不会出现接口断裂的问题。设计过程中特意将两端的配合长度做了差异化处理，大端配合长度更长，保证和主管道连接的结构强度，小端配合长度稍短，方便传感器探头的快速拆装维护，不需要拆卸整个管路就能完成传感器的更换校准。整体结构没有复杂的异形曲面，加工时通过普通数控车床就能完成全部工序，加工成本低，量产一致性好，适合作为传感安装场景的标准配套连接件使用，不管是设备原厂装配还是后期现场加装改造，都能快速完成对接，减少现场适配的加工工作量。
