传感器配套长槽式调节操作手柄结构

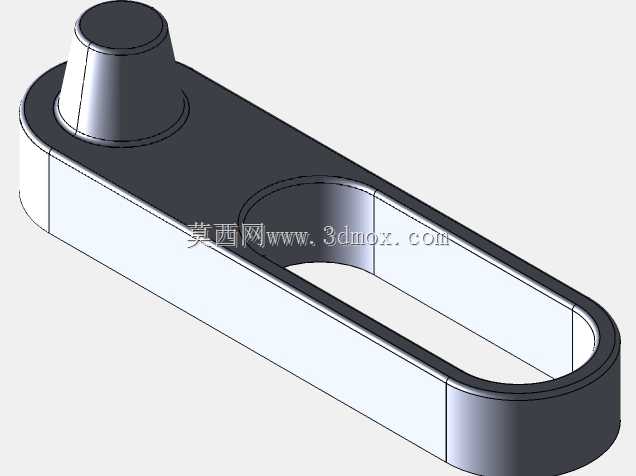

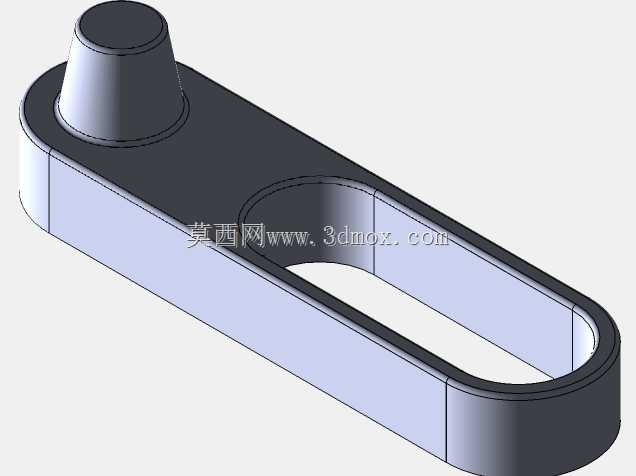

　　这款操作手柄主要适配工业传感检测类设备的手动调节工位，常见于自动化产线的位置校准、检测阈值微调场景，比如光电传感器安装支架的位置锁定、位移传感模块的行程预调工位都能见到这类结构的身影，操作人员无需额外工具，直接扳动手柄即可完成锁紧或解锁动作，调整到位后扳下手柄就能靠结构自锁保持当前位置，避免设备运行过程中传感部件出现移位导致检测失效。从结构设计来看，整体采用长条形扁平主体布局，主体一端设置带锥度的柱状操作端头，端头做了圆弧收顶处理，握持施力时不会硌手，锥度结构也能让操作人员快速找到施力点，即使戴劳保手套操作也能顺畅发力。主体中段开设的长圆形通槽是核心的调节行程空间，这个槽的长度直接决定了配套部件的可调范围，

　　槽边做了等厚的翻边加强处理，避免长期受侧向力时槽口出现变形，保证滑动调节的顺畅度，不会因为局部磨损出现卡滞。主体另一端做了圆弧过渡收尾，没有尖锐棱角，避免安装调试过程中剐蹭操作人员或周边管线。设计阶段首先考虑的是手动操作的力矩传递效率，柱状操作端头的高度经过反复校核，既保证足够的力臂长度让操作人员用较小的力就能输出足够的锁紧力矩，又不会因为过高导致设备运行过程中被周边构件误碰触发解锁。长槽的宽度公差按照基孔制间隙配合设定，和配套的锁紧螺栓之间预留了合理的滑动间隙，既能保证滑动调节时无卡顿，又不会因为间隙过大导致调节时出现偏摆，影响传感部件的定位精度。主体的壁厚设计兼顾了强度和轻量化需求，采用等壁厚的壳体式结构，

　　相比实心结构重量降低近六成，长期操作不会给操作人员带来额外的负重感，同时壳体的折弯结构形成了天然的加强筋，在承受常规扳动力矩时不会出现塑性变形。安装边界方面，这款手柄的安装适配性较强，长槽结构允许配套螺栓在槽长范围内任意位置固定，不需要在安装基座上加工多个定位孔，降低了基座的加工难度，安装时只需要将配套螺栓穿过长槽，预紧后调整到目标位置，扳动手柄即可完成锁紧，不需要额外使用扳手拧紧螺母，大幅缩短了现场调试的时间。操作端头的中心到长槽近端的距离经过优化，保证扳动旋转时手柄的转动半径不会超出主体宽度太多，避免在紧凑的安装空间内和周边的线缆、其他传感部件产生运动干涉。实际应用中，这类手柄还常被用在工装夹具的快速锁紧、

　　小型设备的舱门快开结构上，结构简单可靠，没有复杂的传动零件，长期使用也不容易出现故障，维护时只需要定期清理长槽内积攒的灰尘、切屑等杂物，就能保证滑动和转动的顺畅性。表面处理上，主体采用哑光硬质氧化层，既提升了表面的耐磨性能，长期握持操作不会因为汗液腐蚀出现锈迹，哑光表面也不会在工业现场的照明环境下产生反光，避免干扰光电类传感器的正常检测。操作端头的圆柱面做了细微的滚花处理，手上沾有少量切削液或油污时也能可靠施力，不会出现打滑的情况。从受力角度分析，扳动手柄时的力矩主要通过主体的侧壁传递到锁紧位置，长槽两侧的侧壁厚度均匀，受力时应力分布均衡，不会出现局部应力集中导致的断裂问题，圆弧过渡的位置都做了圆角处理，避免应力集中点的产生，额定扳动力矩下的安全系数达到3倍以上，完全满足工业现场的粗暴操作需求。
