内燃机传动用连杆结构三维数模

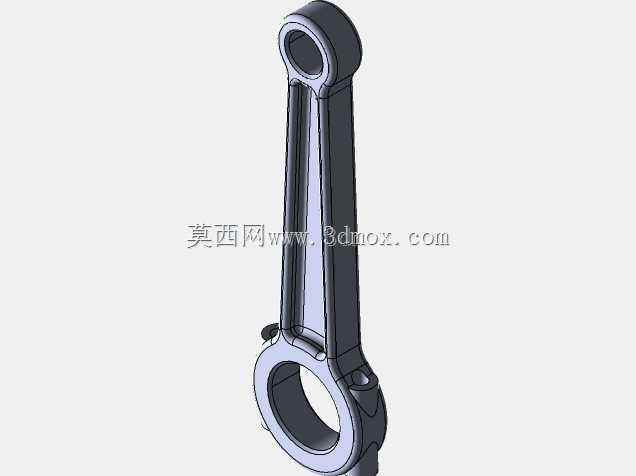

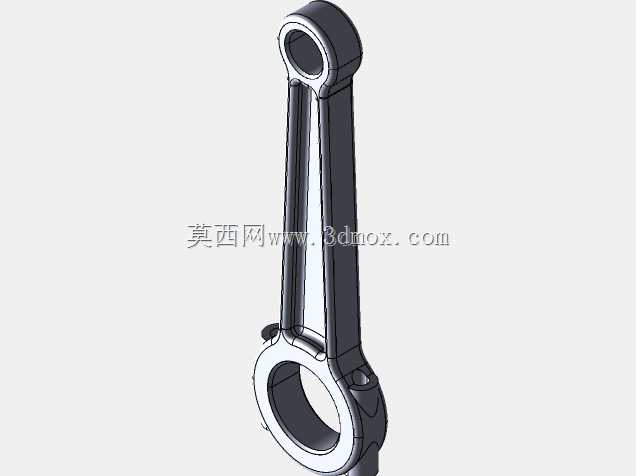

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行寿命与动力传递效率，日常应用覆盖小排量通用汽油机、车用柴油机、小型空气压缩机等需要实现往复-旋转运动转换的设备场景。从实际受力工况来看，连杆工作过程中需要交替承受活塞传递的燃气爆发压力、往复运动惯性力以及曲轴旋转带来的交变载荷，这就要求结构设计阶段必须兼顾刚性与抗疲劳性能，避免长期交变载荷下出现杆身弯曲、大小端孔失圆、连接螺栓断裂等失效问题。本次建模的连杆采用传统的分体式大端设计，大端孔用于与曲轴连杆轴颈配合，安装时可通过拆分连杆盖完成轴颈的包覆装配，配合轴瓦实现转动副的低摩擦运行；小端为整体式圆环结构，

　　用于穿装活塞销，与活塞销座形成铰接，工作过程中随活塞上下运动完成角度自适应调整。杆身部分采用工字形截面设计，这种截面形式可以在尽可能降低构件自身重量的前提下，最大化提升杆身的抗弯、抗扭截面模量，减少高速往复运动过程中产生的惯性力，同时避免材料的无效冗余，适配量产阶段的模锻成型工艺，降低批量生产的加工余量。设计过程中需要严格控制大小端孔的中心距尺寸，这个参数直接决定活塞的行程大小，进而影响动力单元的排量与压缩比参数，一旦尺寸偏差超出公差范围，会导致活塞撞顶、压缩比不达标、运行振动超标等一系列问题。大小端孔的圆柱度、表面粗糙度也有明确要求，孔壁需要与轴瓦、活塞销实现均匀贴合，避免局部应力集中造成的早期磨损；

　　大端拆分面的定位精度需要严格管控，采用止口定位或者定位套定位的方式，保证连杆盖装配后大端孔的圆度不受螺栓锁紧力的影响。安装边界层面，小端外径尺寸需要匹配活塞销座的内侧间隙，避免活塞运动过程中小端与销座发生运动干涉；大端的最大外圆尺寸需要避让曲轴箱的内部避让空间，保证曲轴旋转过程中连杆大端不会与缸体、曲轴平衡块发生碰擦；杆身的外侧轮廓需要与缸筒内壁保留足够安全间隙，即使在连杆出现小幅摆动的工况下，也不会刮蹭缸壁造成缸套损伤。从润滑路径设计来看，模型结构预留了贯通杆身的油道位置，实际生产中会在杆身内部加工压力润滑油道，将曲轴轴颈处的压力润滑油引导至小端活塞销位置，为活塞销与小端衬套提供持续润滑，降低铰接位置的摩擦磨损，

　　这个油道的走向需要避开杆身的应力集中区域，避免油道开孔造成杆身强度的大幅下降。连杆大端的连接螺栓位置采用沉孔设计，螺栓锁紧后头部不会突出大端端面，避免旋转过程中突出部位与周边部件发生干涉，同时螺栓孔周边做了局部加厚处理，抵消螺栓锁紧带来的局部压应力，防止长期使用后螺栓孔周边出现塑性变形。在实际选型匹配过程中，需要根据动力单元的最高爆发压力、最高运行转速、活塞行程参数来调整连杆的具体尺寸，高转速机型会适当降低连杆整体重量，采用更高强度的合金材料，大扭矩低转速机型则会适当加大杆身截面尺寸，提升结构刚性。建模过程中对所有过渡位置都做了圆角处理，避免直角位置出现应力集中，尤其是大小端与杆身的衔接位置，采用大圆弧平滑过渡，分散交变载荷下的应力峰值，提升构件的抗疲劳寿命，这些细节处理直接决定连杆在长期交变载荷下的运行可靠性，是结构设计中不可忽略的关键环节。
