带轴流通风口的设备支撑金属罩壳

　　这款带通风口的金属板构件，本质是小型工业电子设备、嵌入式传感单元的顶部防护兼散热承载结构，在工业控制柜内置模块、桌面型检测传感设备、小型工控主机的结构设计中应用十分普遍。很多现场部署的传感检测单元，比如工业视觉检测的光源控制模块、小型气体传感变送单元，因为安装空间紧凑，往往需要直接固定在设备支架上方，顶面既要承担一定的防护作用，避免落灰、零星杂物掉落触碰内部电路板，又要解决内置功率元件的散热问题，这类带集成通风口的金属罩板就是为这类场景设计的。

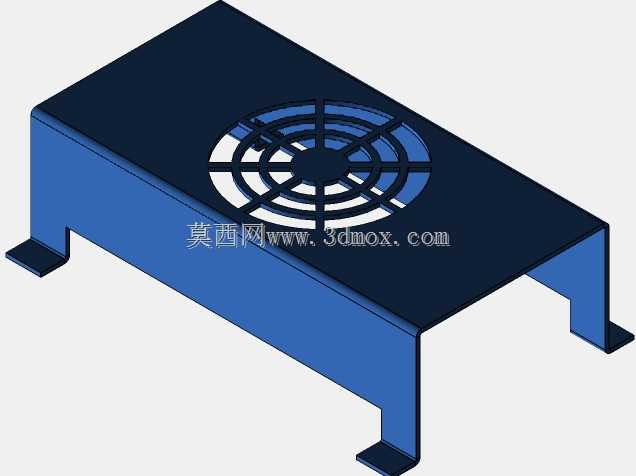

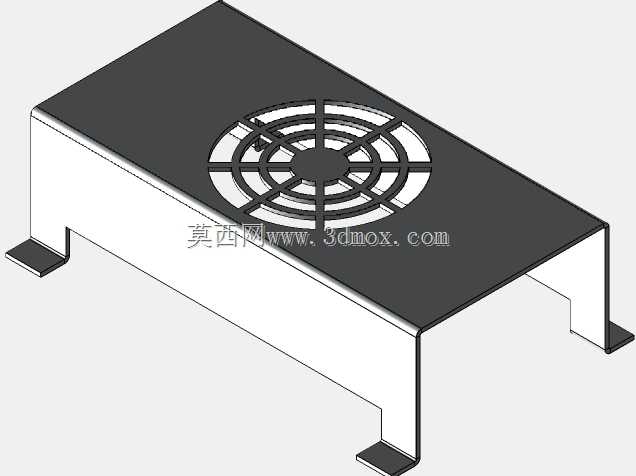

　　从结构功能上看，构件主体采用弯折成型的金属板材，顶面为平整承载面，两侧向下弯折形成支撑腿，支撑腿末端预留了平直安装边，上面开有固定安装孔，安装时可以直接通过螺栓锁附在设备的侧装支架或者安装底板上，不需要额外设计连接转接件，安装边界清晰，支撑腿的高度刚好预留出内部元件的布置空间，不会和下方的电路板、接线端子产生干涉。顶面的通风口采用同心圆加径向辐条的栅格结构，中心为实心圆形定位台，径向均匀分布8条支撑辐条，辐条之间形成环形通风通道，这种结构一方面可以给轴流散热风扇提供安装定位面，风扇可以直接通过螺丝固定在中心台和辐条对应的安装位上，不需要额外设计风扇支架；另一方面栅格的间隙尺寸经过控制，既可以保证足够的通风通流面积，满足小功率轴流风扇的排风需求，又能阻挡较大尺寸的杂物、金属碎屑掉入设备内部，避免造成电路短路风险。

　　设计思路上，这类构件优先考虑钣金加工的工艺性，整体采用单块板材裁切、冲孔、弯折成型，没有多余的拼接焊缝，加工工序少，批量生产时成本可控。通风栅格的冲孔工艺采用常规数控冲床即可完成，不需要特殊模具，弯折边的圆角半径匹配常规钣金折弯的工艺要求，不会出现弯折开裂的问题。支撑腿的弯折角度为90度，安装边和支撑腿之间同样采用90度弯折，保证安装面和设备安装基准面完全贴合，固定后不会出现翘曲、应力集中的问题。顶面的平整区域除了通风口之外预留了足够的平面空间，可以根据实际需求粘贴设备标识、铭牌，或者布置小型的状态指示灯安装孔，拓展性较强。

　　从安装适配性来看，这类罩板的外形尺寸通常适配120mm规格的标准轴流风扇，通风口的直径和风扇外圆尺寸匹配，安装后风扇的排风方向垂直向上，热风可以直接通过栅格排出，不会在罩壳内部形成涡流积热。支撑腿的高度通常根据内部元件的最高高度来设定，一般预留3-5mm的安全间隙，避免元件和顶面直接接触造成磨损或者短路。安装边的孔位间距遵循通用的小型设备安装孔距规范，可以适配大部分标准工业铝型材支架、钣金安装底座的孔位，不需要重新打孔调整，现场安装效率高。在实际使用中，这类金属罩板通常采用冷轧钢板加工，表面做喷塑或者发黑处理，具备一定的防锈、抗划伤能力，在工业车间的多尘、轻微油污环境下也能长期稳定使用，不需要频繁维护更换。
