外螺纹六角转接式压力检测接头结构

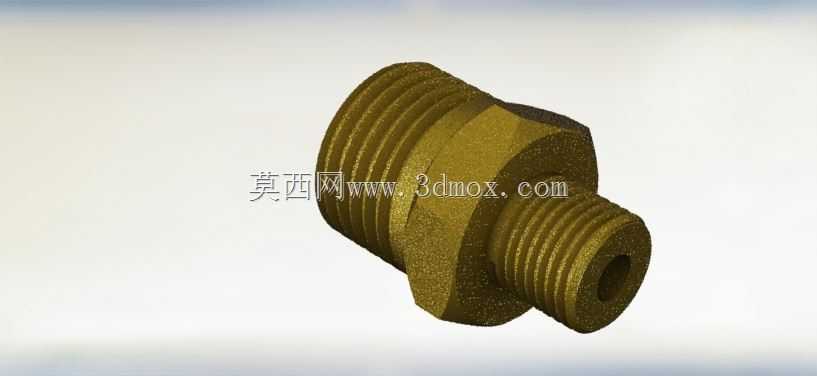

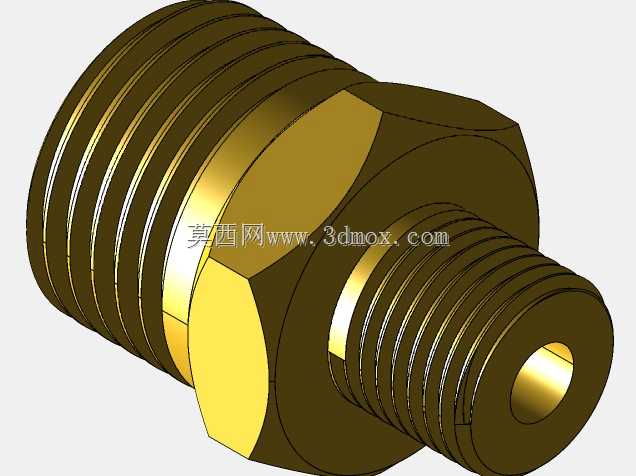

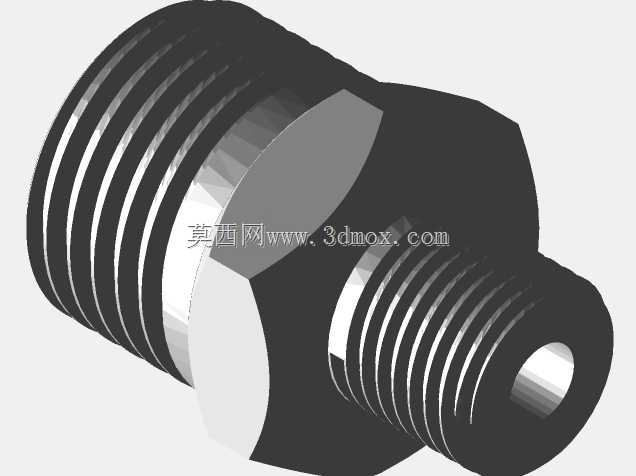

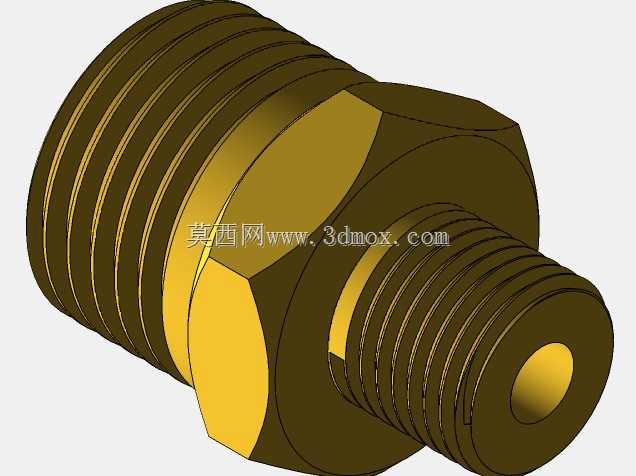

　　在工业流体测控、液压气动系统搭建、小型实验台管路布设的场景里，这类带双外螺纹结构的六角接头是压力、温度类传感元件接入管路的核心转接载体，日常在液压站压力测点、气动回路压力反馈点位、小型制冷系统压力检测端都能见到同结构零件的应用。从实际使用逻辑来看，这类零件一端采用大规格外螺纹，适配管路侧的内螺纹接口，通常直接拧入管路预设的检测取压口，依靠螺纹配合加端面密封实现介质无泄漏导通，另一端小规格外螺纹则用于对接传感检测元件的安装内螺纹，中间的六角结构是专门预留的扳手夹持位，安装时可以用开口扳手或者活动扳手卡紧六角面施加扭矩，避免拧紧过程中接头整体跟转破坏密封面。设计这类零件的时候，首先要考虑的是两端螺纹的同轴度，要是两端螺纹不同轴，

　　安装后传感元件会出现偏斜，不仅会导致密封失效泄漏，长期带压工作还会在螺纹根部产生附加弯曲应力，缩短零件的疲劳寿命，建模时需要以同一基准轴线贯穿两端螺纹的中径，六角的对边尺寸要严格匹配对应螺纹规格的标准扳手空间，不能做的过小导致扳手卡不住，也不能过大挤占周边管路的安装空间，六角的厚度要保证拧紧时能承受足够的扭矩不出现崩边。从安装边界来看，大端螺纹的拧入深度要匹配常规管路取压口的内螺纹深度，通常预留2到3个螺距的余量避免顶死，小端螺纹的长度要保证传感元件拧入后能完全贴合密封面，不会因为螺纹长度不足导致密封垫片压不紧。零件内部的导通孔直径要匹配传感元件的引压通道，不能做的过小造成介质流动阻尼过大影响检测响应速度，

　　也不能做的过大削弱接头整体的结构强度，尤其是在高压工况下，壁厚不足会导致接头在压力冲击下出现开裂。实际选型使用时，要根据管路的工作压力匹配对应的材质，低压气动回路可以用铜质或者铝合金材质降低成本，中高压液压回路则需要选用碳钢或者不锈钢材质，同时要注意两端螺纹的牙型匹配，管螺纹和普通公制螺纹不能混接，否则即使能拧入也无法实现有效密封。建模过程中，螺纹部分的特征处理要兼顾装配仿真的准确性和文件轻量化，用于装配干涉检查的模型可以简化牙型细节，保留螺纹大径小径的轮廓尺寸即可，用于加工生产的模型则需要准确标注螺纹的公差等级、六角的对边公差、端面的粗糙度要求，尤其是和密封垫片接触的端面，要保证平面度满足密封要求，不能有明显的刀痕或者凹凸缺陷。

　　这类转接接头看似结构简单，却是流体检测系统里不能出错的基础零件，一旦接头出现泄漏或者断裂，轻则导致检测数据失准，重则造成高压介质喷溅引发安全事故，所以设计时每一处尺寸的确定都要结合实际安装工况的受力情况，不能仅凭经验随意取值。
