高精度弹性筒夹锁紧夹持工装结构

　　这类弹性夹头是机械加工、检测装夹场景里极为常用的精密夹持元件，日常在数控车床主轴装夹棒料、磨床工件定位、传感器检测工位的待测件固定场景中都能见到它的身影，核心作用是通过自身的弹性形变产生均匀的径向抱紧力，实现被夹持工件的高精度同轴定位与可靠锁紧，相比三爪卡盘这类装夹元件，它的夹持同轴度更高、对工件表面的夹持损伤更小，尤其适合薄壁件、小直径棒料、精密轴类零件的装夹作业。

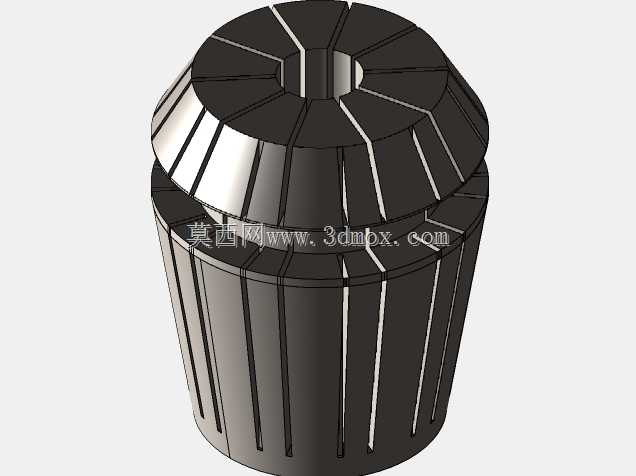

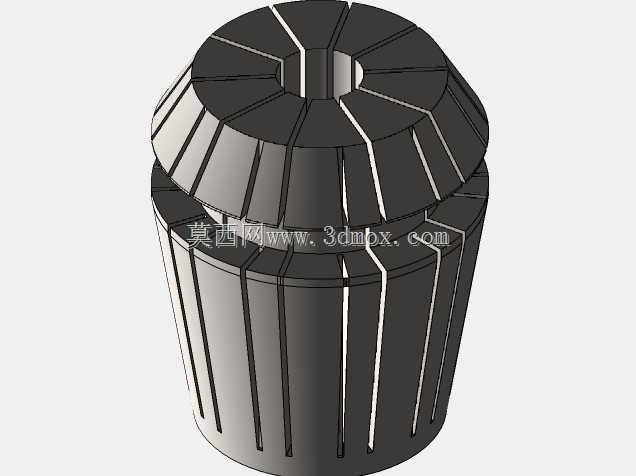

　　从结构设计逻辑来看，这款夹头采用了上窄下宽的阶梯锥面外形，上部锥段开有均匀分布的轴向伸缩缝，下部圆柱段同样延伸出对应等分的切缝，整体切缝沿圆周方向等角度排布，保证受轴向挤压力时，各瓣夹爪能同步向内均匀收缩，避免出现夹持偏摆、受力不均的问题。顶部的内孔是核心的工件夹持位，内孔的圆柱度直接决定装夹后的工件跳动精度，设计时内孔与外部锥面的同轴度公差通常控制在0.005mm以内，才能保证装夹后的重复定位精度满足精密加工或检测的要求。

　　在实际安装适配层面，这类夹头的外部锥面需要和配套的锁紧螺母内锥面、设备主轴的安装锥孔完全贴合，安装时要保证锥面的清洁度，不能残留铁屑、油污杂质，否则会导致锥面贴合不实，装夹后工件出现跳动超差的问题。夹头的整体长度、最大外圆直径、锥面锥度都是和配套安装位严格匹配的，选型时需要确认安装边界：下部圆柱段的外径要和主轴内孔的避让尺寸匹配，上部锥段的大端直径要和锁紧螺母的内锥大端尺寸适配，轴向长度要保证锁紧螺母旋合到位时，夹头的收缩量刚好覆盖待夹持工件的直径公差范围，避免出现收缩量不足夹不紧、或者收缩过量导致夹头永久塑性变形的问题。

　　从功能特性上看，等分切缝的设计让夹头每个夹持瓣的弹性形变量保持一致，抱紧力沿工件圆周均匀分布，不会像三爪卡盘那样因为卡爪间隙、卡爪磨损导致工件被夹成三棱形，尤其适合夹持薄壁套筒类零件，能大幅降低装夹变形量。切缝的宽度设计也有讲究，宽度过小会导致夹头收缩时的弹性阻力过大，需要更大的锁紧力才能抱紧工件，宽度过大则会导致夹持瓣的刚性不足，高速切削时容易出现振纹，通常切缝宽度会根据夹头的整体尺寸、夹持直径范围控制在0.5-2mm之间，兼顾弹性与刚性。

　　在传感器检测工位的应用场景中，这类夹头常用来固定待测的轴类、销类传感器零件，保证检测时零件的轴线和检测探头的轴线重合，避免因为装夹偏斜导致检测数据失真。相比刚性夹具，弹性夹头的快换属性也更强，更换不同内孔直径的夹头就能适配不同直径的工件，不需要重新调整卡爪位置，能大幅缩短多品种小批量生产时的装夹换型时间。日常使用时要注意避免夹头内孔残留铁屑、工件毛刺，否则会划伤夹头内孔表面，导致后续装夹的工件出现划伤、定位精度下降的问题，当夹头的夹持瓣出现疲劳裂纹、弹性下降时，要及时更换，避免装夹失效导致工件飞出的安全隐患。
