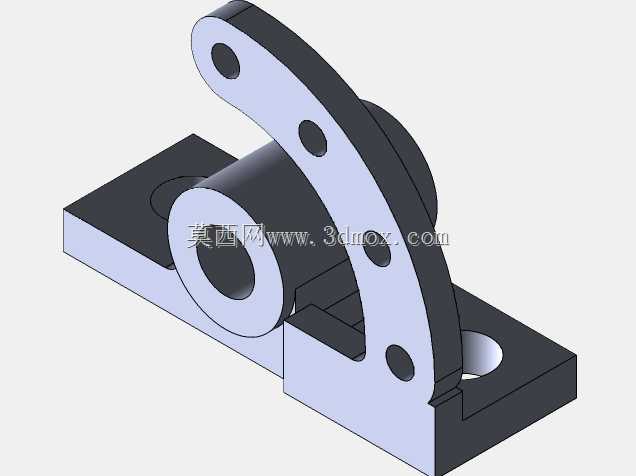

该铰接式支撑座结构,常见于各类需要实现摆动传动、角度调整的工业设备场景中,比如轻工生产线的摆臂机构、小型检测设备的角度调节支架、输送线的挡停摆臂安装基座,也可作为小型连杆传动机构的固定铰接支点使用,承担径向载荷传递与摆动自由度约束的核心作用。从结构功能来看,底部的矩形安装底板是整个部件的承载基础,底板上预留的两个安装通孔,用于通过螺栓将整个支撑座固定在设备机架或者安装平台上,安装孔的位置公差需要控制在±0.1mm范围内,避免安装时出现孔位错位导致的装配应力,底板的厚度设计需要匹配所承受的最大径向载荷,常规工况下厚度不低于8mm即可满足1000N以内的径向载荷承载需求,底板与上方支撑立板之间采用一体化结构设计,
避免拼接结构带来的应力集中问题,提升整体结构刚性。上方的弧形立板与中部的套筒结构为一体化成型,中部的通孔为铰接轴的安装位,孔的内径公差采用H7级精度,与铰接轴采用间隙配合,保证铰接轴转动顺畅无卡滞,孔的内壁粗糙度需要达到Ra1.6,减少铰接轴转动时的磨损,延长部件使用寿命。弧形立板上均匀分布的三个通孔,可用于安装限位块、角度检测元件或者辅助连接杆件,拓展部件的使用场景,立板的弧形轮廓设计一方面是为了避让摆动件的运动轨迹,避免摆动过程中出现结构干涉,另一方面也在保证结构强度的前提下减少了材料用量,降低部件整体重量。在设计思路上,该结构优先考虑装配便利性与运行可靠性,安装底板的底面设计为全平面,平面度公差控制在0.05mm以内,
保证安装后与安装面完全贴合,不会出现倾斜导致的铰接轴偏载。中部套筒的长度略大于铰接部位的宽度,避免铰接件转动时与立板侧面产生摩擦,套筒两端可根据需求加装轴用挡圈或者轴承端盖,对铰接轴进行轴向限位,防止铰接轴窜动脱出。从安装边界来看,整个部件的横向安装尺寸由底板长度决定,纵向尺寸由底板宽度决定,安装时需要在摆动件的运动轨迹范围内预留足够的摆动空间,避免周边管线、其他结构件与摆动部件发生碰撞,铰接轴的中心高度为固定值,选型时需要匹配对应连杆或者摆臂的安装高度,保证传动机构的运动精度。该结构的受力点主要集中在中部套筒与立板的连接位置,设计时在该位置做了圆角过渡处理,减少应力集中,在承受周期性摆动载荷的工况下,可有效避免结构疲劳断裂。
实际应用中,该支撑座可搭配铜套、滚动轴承等铰接配件使用,根据工况的载荷大小、转动速度选择合适的铰接配合件,低速轻载场景下直接采用轴孔配合加润滑脂即可满足使用需求,高速重载场景则需要加装滚针轴承提升转动稳定性与耐磨性能。整个结构没有复杂的曲面特征,加工工艺性良好,底板、立板、套筒均可采用常规铣削、钻削工艺完成加工,适合小批量加工或者批量生产,加工完成后可根据使用环境做发黑、镀锌等表面处理,提升部件的防锈耐腐蚀能力,适应不同的工业使用环境。
