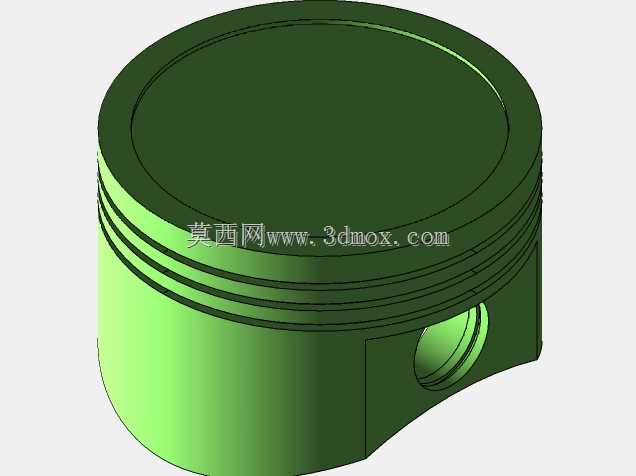

内燃机活塞结构三维设计模型

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其三维结构设计需要兼顾热负荷承载、运动导向、密封配合等多重工程需求。从实际应用场景来看，这类活塞广泛适配小排量四冲程汽油机、通用小型动力设备，覆盖园林机械、小型发电机组、摩托类动力单元等使用场景，工作过程中需要承受燃烧室内瞬时爆发的高温高压燃气冲击，同时在缸套内完成高频往复直线运动，将燃气压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

　　从功能特性维度拆解，该活塞顶部采用平面凹腔设计，可配合缸盖、气门结构形成规则燃烧室空间，优化油气混合气流组织，避免压缩行程末端出现气流死区，提升燃烧效率。活塞头部设置多道环槽结构，可分别适配气环与油环安装：上部气环负责密封燃烧室高压燃气，防止燃气窜入曲轴箱造成功率损失，下部油环负责刮除缸壁多余润滑油，避免机油窜入燃烧室产生积碳。环槽的加工精度直接影响密封环的工作寿命，设计时预留了环片受热膨胀的轴向间隙，同时保证环槽侧面平面度满足密封贴合要求。

　　活塞裙部采用渐变椭圆型线设计，这一结构是考虑到活塞工作时受热不均——顶部靠近燃烧室温度高、膨胀量大，裙部下端温度低、膨胀量小，同时侧推力作用下裙部会产生机械变形，椭圆型线可保证热态工况下裙部与缸套内壁保持均匀贴合，避免局部应力集中造成拉缸故障。裙部开设的活塞销孔采用同轴高精度设计，销孔内侧设置倒角过渡，可减少活塞销与销座的应力集中，销座位置做了局部加厚处理，承受燃气爆发时的冲击载荷，避免销座开裂失效。

　　设计过程中需要严格控制活塞的整体质量与质心位置，减少往复运动产生的惯性力，降低曲轴平衡配重的设计难度，同时活塞销孔的中心位置需要相对活塞中心做微量偏移，抵消活塞换向时对缸壁的敲击噪声，提升整机运行平顺性。外形尺寸方面，活塞外径与配套缸套内径保持微米级配合间隙，既保证热态下活塞不会因膨胀卡滞在缸套内，又不会因间隙过大造成密封失效、敲缸异响。活塞总高度需要匹配发动机行程长度，保证活塞运行到上止点时不会碰撞气门，运行到下止点时活塞环不会脱出缸套工作面。

　　安装边界上，活塞销孔直径与活塞销、连杆小头衬套尺寸匹配，装配时需要通过活塞销卡环限制活塞销的轴向窜动，避免销端刮伤缸壁。活塞环安装时需要错开各环的开口位置，防止开口对齐造成燃气泄漏。裙部的型线设计需要考虑不同工况下的热变形量，在冷态装配时裙部与缸壁的接触压力分布均匀，热态满负荷运行时裙部不会出现局部过载。这类活塞的三维建模过程中，需要重点还原环槽的尺寸精度、销孔的位置度、裙部的曲面型线，为后续的有限元热应力分析、运动学仿真提供准确的模型基础，也可作为内燃机结构教学、零部件选型参考的数字化模型使用，帮助设计人员快速验证活塞与缸套、连杆、活塞环的配合关系，减少物理样机的试错成本。
