内燃机活塞连杆组件装配结构三维设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:623314
  • 内燃机活塞连杆组件装配结构三维设计
  • 内燃机活塞连杆组件装配结构三维设计
  • 内燃机活塞连杆组件装配结构三维设计
  • 内燃机活塞连杆组件装配结构三维设计
  • 内燃机活塞连杆组件装配结构三维设计
  • 内燃机活塞连杆组件装配结构三维设计
  • 内燃机活塞连杆组件装配结构三维设计
  • 内燃机活塞连杆组件装配结构三维设计

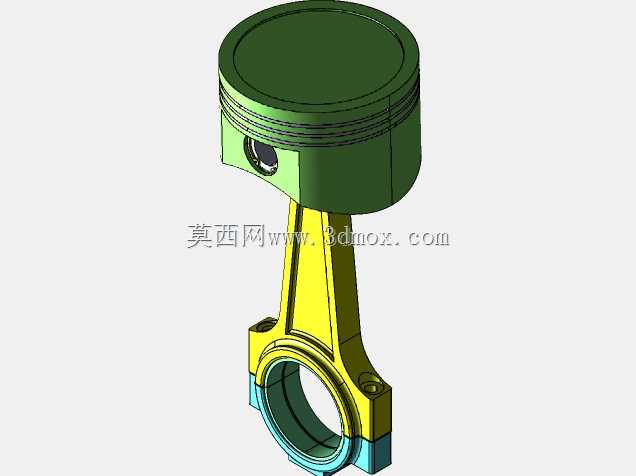

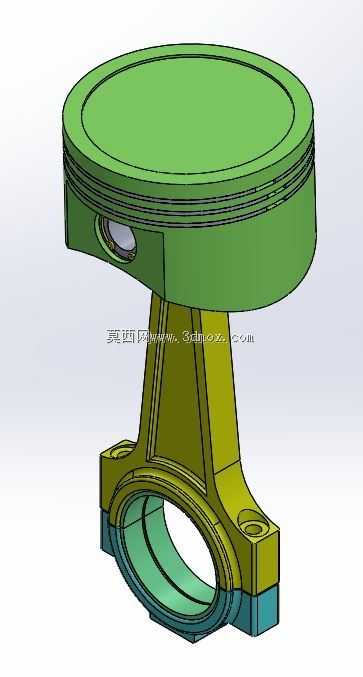

  这套活塞连杆组件是往复式内燃机核心运动部件的完整装配结构,日常做动力总成开发、教学演示、逆向设计参考时都能用到,覆盖小排量通用汽油机、车用柴油机的基础结构构型逻辑,不管是做整机运动仿真、零部件强度校核,还是工装夹具设计的定位基准参考,都能直接提取对应结构特征。

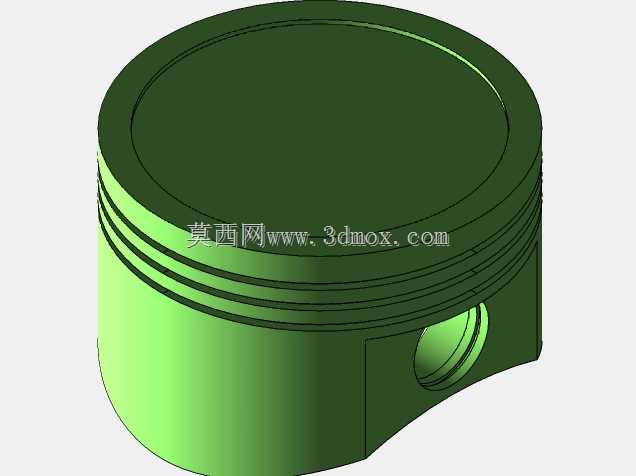

  从实际工况适配来看,活塞头部预留了三道环槽的安装位置,最上方两道为气环槽,用来密封燃烧室高压燃气,避免做功行程燃气下窜到曲轴箱影响动力输出,最下方一道为油环槽,环槽内侧设计有回油孔结构,能把缸壁上多余的润滑油刮下回油底壳,避免机油窜入燃烧室参与燃烧造成积碳。活塞顶部采用平顶构型,这种设计的优势是加工工艺性好,受热面积小,能降低活塞顶部的热负荷,适合多数自然吸气机型的燃烧室匹配,活塞销座部位做了加强筋过渡,因为做功瞬间燃气压力直接作用在活塞顶部,销座是载荷传递的核心节点,加强结构能分散应力集中,避免高转速下销座开裂。

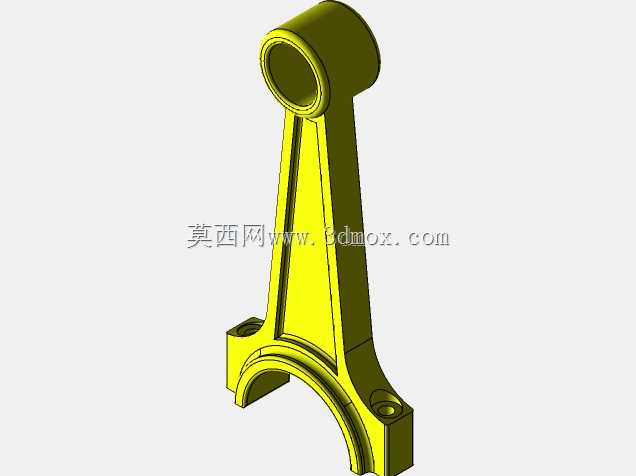

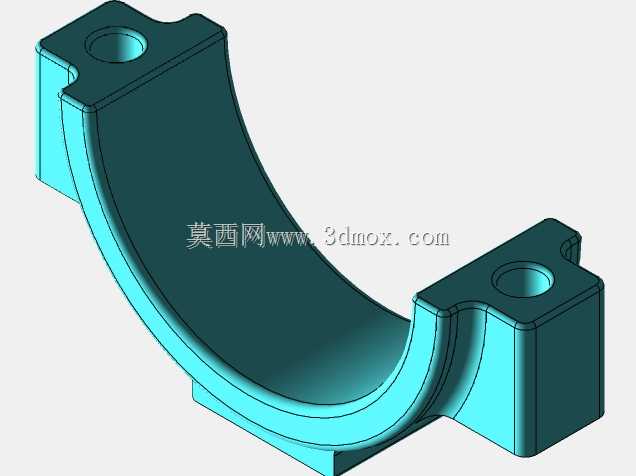

  连杆部分采用变截面工字梁构型,这种结构是在长期工程迭代中验证下来的最优方案,在满足连杆承受交变拉压载荷、弯曲载荷强度要求的前提下,尽可能降低连杆自身的往复运动质量,减少高转速下的惯性力,降低曲轴的动平衡校正难度。连杆大头为剖分式结构,配套连杆盖的安装定位结构,能和曲轴连杆轴颈完成配合,轴瓦安装位预留了标准的过盈配合余量,装配时轴瓦压入后不会出现转动、窜动的问题;连杆小头为整圆结构,压入青铜衬套后和活塞销配合,衬套内壁设计有油槽,能收集飞溅润滑的机油,在活塞销往复摆动时形成稳定油膜,避免干磨造成衬套早期磨损。

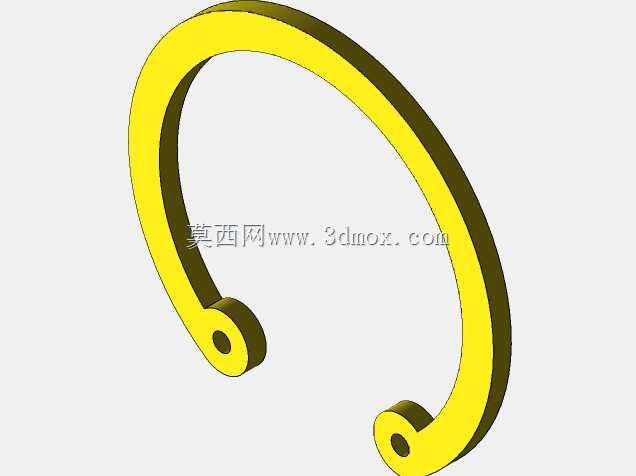

  做结构设计时,这套组件的安装边界需要重点关注:活塞的裙部设计为椭圆形,长轴垂直于活塞销轴线方向,因为活塞工作时受热膨胀,销座方向金属量多膨胀量更大,椭圆构型能避免热态下活塞在缸筒内卡滞;活塞和缸筒的配合间隙按照不同缸径、不同材质设定在0.02-0.05mm区间,间隙过小容易拉缸,间隙过大会出现敲缸异响、密封不良的问题。活塞销采用全浮式设计匹配逻辑,冷态下活塞销和连杆小头衬套为间隙配合,和活塞销座为过渡配合,发动机达到工作温度后,销座膨胀量大于活塞销膨胀量,活塞销能在销座和衬套内自由转动,让活塞销圆周方向磨损均匀,延长使用寿命,销座两端预留了卡环槽,安装卡环后能限制活塞销的轴向窜动,避免销子窜出刮伤缸壁。

  从运动特性来看,这套组件把活塞的往复直线运动转化为曲轴的旋转运动,做功行程中活塞承受燃气爆发压力,通过活塞销传递给连杆,连杆再把力传递给曲轴曲柄,输出扭矩;进气、压缩、排气行程中,曲轴反过来带动连杆、活塞完成对应的冲程动作,整个运动过程中连杆存在平面摆动,所以建模时已经把连杆大头和曲柄的配合间隙、连杆小头和活塞销的配合间隙都做了合理预留,做运动仿真时不会出现干涉卡滞的问题。另外活塞的火力岸高度、环槽的宽度深度都按照通用内燃机的设计规范做了匹配,环槽的侧隙、背隙都符合量产零部件的公差要求,不管是做3D打印教学模型,还是做零部件的有限元分析,都能直接提取模型的几何特征,不需要再做大量的结构修正。很多新手做曲柄连杆机构建模时容易忽略连杆的摆动干涉问题,比如连杆大头在曲轴旋转到下止点时会不会和缸筒下沿碰撞,活塞在上止点时气门会不会和活塞顶碰撞,这套模型里已经把这些运动边界做了避让,对应的安全距离都符合工程设计的常规要求,能给初学者提供很直观的结构参考。
