传感器配套叉形铰接安装支座结构

　　该结构件属于工业传感检测场景下的配套安装支撑部件，主要用于各类位移、力值、位置类传感器的末端铰接安装场景，常见于自动化生产线的工件到位检测工位、工业机器人末端执行器的力反馈传感安装位、运动测试平台的传感器固定端，能够为传感器提供稳定的安装基准，同时通过铰接结构释放不必要的约束应力，避免传感器在设备运行过程中受额外弯矩、径向力作用出现测量偏差甚至结构损坏。

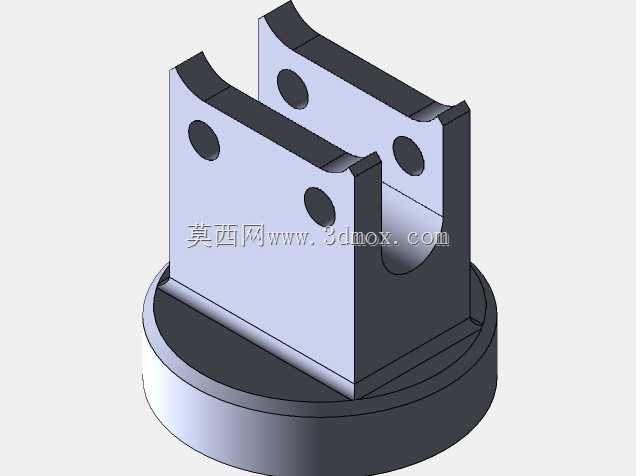

　　从功能特性来看，该支座采用底部圆盘+上部叉形耳板的组合结构，底部圆盘为安装贴合面，可通过圆周均布的紧固件或者焊接方式固定在设备机架、安装基板上，提供足够的支撑刚度，避免检测过程中支座自身出现形变影响测量精度；上部的双叉耳板对称开设同轴铰接孔，可通过销轴与传感器端部的铰接端配合，实现单自由度的转动适配，能够补偿设备运行过程中产生的安装同轴度误差、运动件的小幅摆角偏差，保证传感器始终处于设计要求的受力方向，不会因为偏载导致测量数据失真。耳板上额外开设的减重孔，在不影响结构强度的前提下降低了支座自身重量，减少了运动工况下的附加惯性载荷，适配需要随运动部件同步动作的安装场景。

　　设计过程中首先需要匹配传感器的铰接端尺寸，叉形耳板的开口间距需略大于传感器铰接端的厚度，预留0.2-0.5mm的装配间隙，保证铰接转动顺畅无卡滞；铰接孔的公差带选用H7级精度，与销轴采用间隙配合，既保证转动灵活性，又避免配合间隙过大导致的检测回程误差。底部圆盘的直径设计需满足安装面的压应力要求，当采用螺栓安装时，螺栓孔的分布圆直径需大于上部叉形结构的最大外廓尺寸，避免紧固件安装时与上部结构产生干涉；圆盘的厚度根据支座的额定负载计算，保证在传感器满量程受力时，圆盘的最大挠度不超过0.02mm，避免支撑面形变带来的测量误差。耳板与底部圆盘的连接位置设置了过渡圆角，避免应力集中，在承受冲击载荷时不会出现焊缝断裂或者结构开裂的问题，适配设备启停、急停时的瞬时冲击工况。

　　安装边界方面，该支座的底部安装面需要保证平面度不低于IT8级，安装时需清理贴合面的毛刺、焊渣，保证圆盘与安装基板完全贴合，避免倾斜导致铰接孔的轴线偏斜；铰接销轴安装时需涂抹少量润滑脂，减少长期转动带来的磨损，延长支座的使用寿命。在侧向负载较大的应用场景下，可在耳板外侧加装销轴防脱挡板，避免设备振动导致销轴窜出脱落。该结构的整体尺寸紧凑，占用安装空间小，可适配多种量程的拉压式、位移类传感器安装需求，不需要额外定制转接件，能够直接替换同安装尺寸的标准铰接支座，降低设备的备件采购与维护成本。在实际生产线应用中，这类支座还可用于气动元件、小型连杆机构的末端铰接支撑，适用场景覆盖轻工自动化、物流输送、检测试验台等多个领域，结构简单可靠，加工难度低，采用常规铣削、钻削工艺即可完成加工，不需要特殊的工装夹具，适合批量生产加工。
