铝型材框架式信息亭支撑骨架结构设计

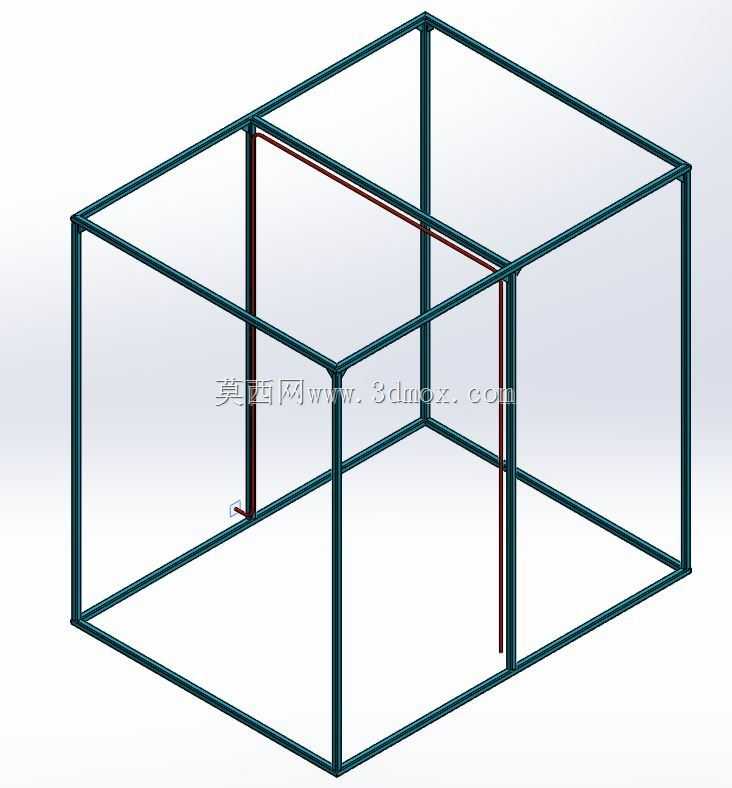

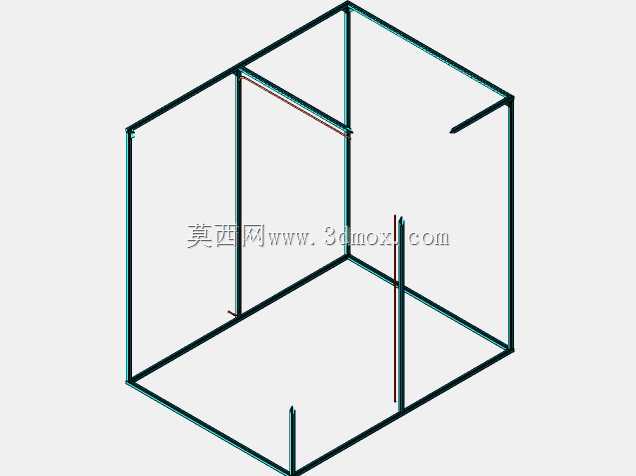

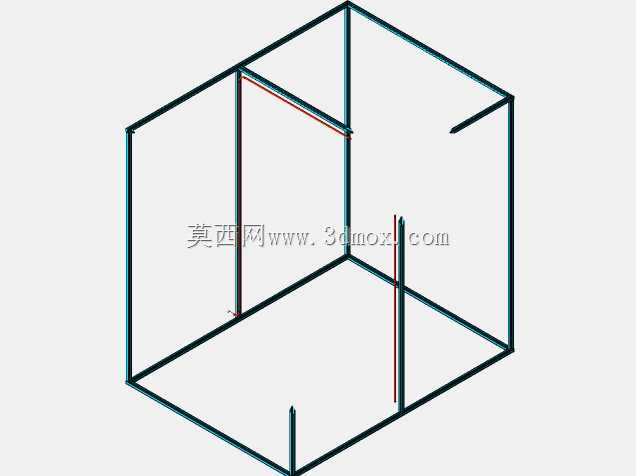

　　这套框架结构主要面向户外公共区域的信息交互终端设备做承载支撑，日常在商圈导览点位、政务服务自助区、园区入口信息发布点都能见到这类骨架的实际应用，核心作用是为信息亭的触控显示屏、主控机箱、供电模块、感应组件提供稳定的安装基准，同时预留出足够的内部走线空间与外部饰板安装位，避免后期加装外设时出现结构干涉。从结构设计逻辑来看，整体采用标准工业铝型材做拼接主体，主框架选用截面尺寸更大的型材做竖向承重立柱，单根立柱沿高度方向全程预留T型槽，既可以通过内置角件完成横向型材的快速锁附，也能为后期加装门禁模块、感应探头、照明灯带提供灵活的安装点位，不需要额外在型材上钻孔破坏结构强度。横向围边的型材截面尺寸略小于主立柱，分别在框架顶部、中部、

　　底部设置三道横向连接层，顶部围边主要用来承托顶棚或者上封板，中部的横向型材专门预留了显示屏安装的固定孔位间距，底部围边则和地面调平脚座连接，抵消地面不平整带来的框架应力，避免长期使用后框架出现扭曲变形。框架内部设置了一道竖向分隔型材，把内部空间划分成两个独立区域，面积较大的区域用来安装触控显示屏与操作台面，面积较小的区域用来放置主控机箱、电源适配器与网络模块，分隔型材上预留了走线槽口，强弱电线路可以通过槽口分区域布设，减少信号干扰的同时也方便后期检修维护。考虑到户外使用的场景需求，框架所有型材的拼接位置都采用隐藏式角码连接，外部没有突出的螺丝头，既可以避免尖锐凸起碰伤过往行人，也能减少拼接缝隙的积水积灰问题，延长框架的整体使用寿命。

　　安装边界方面，框架整体的长宽高比例按照常规单人操作的信息亭尺寸设定，宽度控制在单人站立操作时手臂可覆盖的范围，深度预留出显示屏安装后与背部机箱的散热间隙，高度则适配普通成年人站立时的视线高度，不需要操作者弯腰或者仰头就能清晰看到屏幕内容，底部调平脚座的调节行程可以适配50毫米以内的地面高度差，不管是铺装路面还是略有起伏的户外地砖地面都能稳定安装。框架的型材拼接公差控制在毫米级，所有相邻型材的连接面贴合紧密，不会出现晃动虚位，竖向立柱的垂直度偏差控制在千分之一以内，避免长期承重后出现倾斜。在功能拓展性上，框架四周的型材槽位可以根据实际需求加装亚克力挡板、金属饰面板、防雨檐等配件，不需要对主框架做二次切割焊接，

　　只需要通过T型螺栓就能完成附件的固定，适配不同场景下的外观防护需求。框架中部预留的传感器安装位，可以根据使用场景选配人体感应探头、温度传感器、人脸识别模块等组件，安装时直接把组件固定在预设的型材连接板上，线路顺着型材内部的槽位布设到主控区域，不会出现明线外露的问题。从结构强度验证的角度来看，主立柱的承重冗余按照整体设备重量的三倍做设计，即使后期加装额外的外设模块，也不会出现框架变形的问题，横向型材的抗弯折强度可以承受成年人倚靠的外力，避免公共区域人员误靠导致框架变形。框架底部的连接位置专门设置了接地螺栓安装位，可以直接连接建筑的接地系统，在雷雨天气或者设备漏电时起到安全防护作用，避免发生触电风险。整个框架的装配流程不需要复杂的焊接设备，只需要使用内六角扳手就能完成全部组装作业，现场安装时可以先把散件运到点位再进行拼接，减少整体运输过程中的体积占用，也方便后期如果需要移位时快速拆解转运。
