内燃机分体式连杆结构三维设计

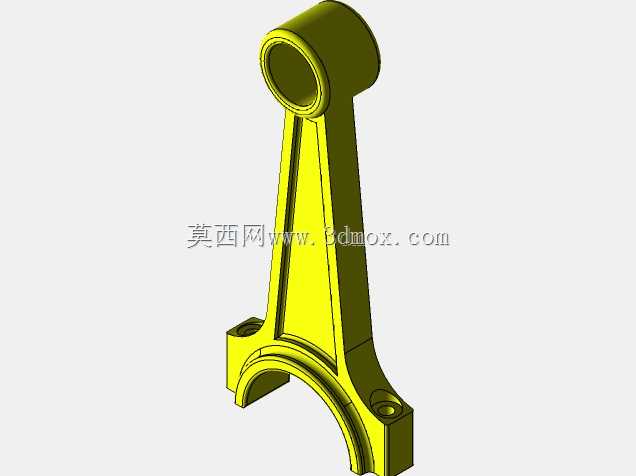

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力输出效率与整机运行寿命。这款连杆采用分体式大端设计，适配平切口连杆盖的装配形式，小端为整体式衬套安装孔结构，杆身采用工字形截面构型，在保证整体抗弯抗扭刚度的前提下，尽可能削减了非受力区域的材料冗余，适配高转速工况下的轻量化需求。从实际应用场景来看，这类连杆广泛搭载于小排量车用汽油机、通用小型内燃机以及部分往复式压缩机的曲柄连杆机构中，工作过程中需要持续承受活塞销传递的气体爆发压力、往复惯性力以及旋转离心力的复合交变载荷，因此结构设计阶段需要对受力路径做完整的力学传导规划。小端孔用于压入青铜衬套，与活塞销形成滑动摩擦副，

　　孔位的同轴度公差需要控制在IT6级以内，避免工作过程中出现偏磨导致衬套早期失效；杆身的工字形截面沿受力方向做渐变过渡，从小端到大端截面面积逐步增大，匹配不同位置的应力分布特征，避免截面突变带来的应力集中问题，过渡圆角均采用大圆弧平滑处理，从结构根源上降低疲劳裂纹萌生的概率。大端的分体结构通过两个对称布置的螺栓孔实现连杆盖与杆身的紧固连接，装配时需要严格按照对角分次拧紧的工艺要求施加预紧力，保证轴瓦安装后的圆度公差，避免曲轴运转过程中出现烧瓦、抱轴等故障。安装边界方面，小端孔的轴向宽度需要匹配活塞销座的开档尺寸，大端的孔径需要适配对应曲轴的连杆轴颈直径，大端拆分后的径向尺寸需要满足气缸套的装配通过性要求，

　　保证发动机装配过程中连杆组件可以从气缸上端顺利装入。设计过程中还需要考虑连杆的质量分组要求，同一台发动机装配的连杆质量差需要控制在工艺允许范围内，避免运转过程中产生过大的附加惯性力，引发整机振动超标。大端内侧的轴瓦定位槽结构用于固定轴瓦的周向位置，防止轴瓦在工作过程中出现转动堵塞油孔，杆身内部可设计贯通式油道，将曲轴轴颈处的压力润滑油引导至小端衬套位置，实现活塞销与衬套之间的压力润滑，适配高负荷连续运转的工况需求。从结构细节来看，连杆大端与杆身的结合面采用精加工平面，装配时的贴合度需要达到相关工艺要求，避免受载后结合面出现错位导致螺栓承受附加剪切力；螺栓孔的位置度公差需要严格控制，保证连杆盖装配后不存在错位应力，

　　螺栓头部的支撑面需要与孔轴线保持垂直，避免拧紧过程中螺栓出现附加弯曲应力。小端的衬套过盈量需要根据工作温度、材料膨胀系数做匹配计算，过盈量过小会导致衬套工作中出现转动移位，过盈量过大则会导致衬套内孔收缩变形，影响与活塞销的配合间隙。杆身表面的粗糙度要求需要匹配锻造或粉末冶金成型后的表面处理工艺，非加工面需要做喷丸强化处理，在表面形成残余压应力层，提升构件的疲劳强度，应对交变载荷下的长期工作需求。
