10吨级工业起重电葫芦结构设计

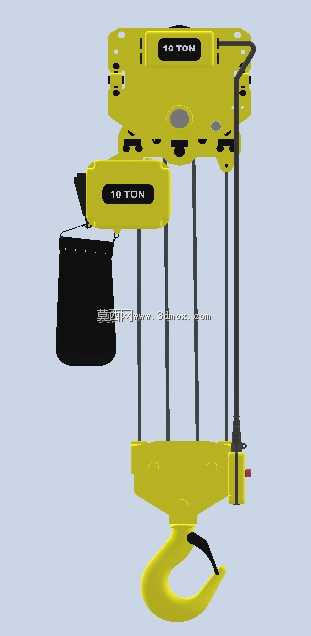

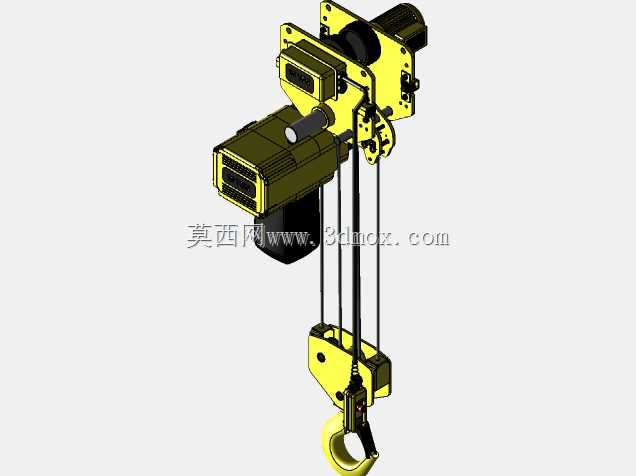

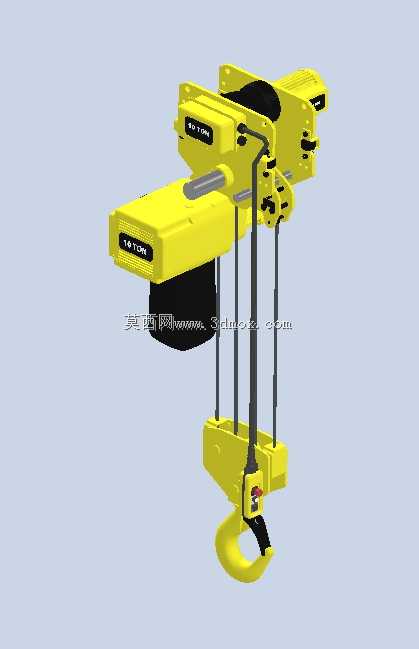

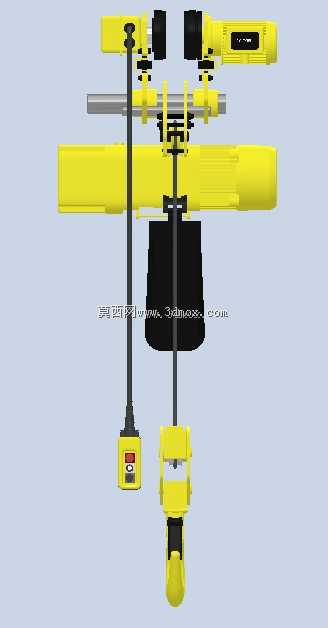

　　在重型工业物料转运场景里，10吨额定载荷的电动葫芦是车间行吊、货场装卸、设备安装工位的核心执行部件，这套三维结构完整还原了设备从动力输入到载荷输出的全链路机械逻辑，没有做过度的外观简化，每一处装配关系都对应实际生产中的安装与运维需求。从实际使用场景出发，这类电葫芦常配套单梁桥式起重机、门式支架使用，覆盖机械制造车间重型工件转序、仓储库区重型物资堆垛、基建现场设备就位吊装等工况，设计时首先要匹配10吨静载、1.25倍动载的强度冗余，卷筒部分的绳槽排布严格遵循钢丝绳缠绕的偏角要求，避免起升过程中出现乱绳、咬绳问题，卷筒两端的挡板高度预留了至少2倍钢丝绳直径的安全余量，防止满绳状态下钢丝绳脱出。

　　设计思路上没有追求花哨的外观造型，所有结构都围绕载荷传递路径做优化：动力端的电机通过联轴器与减速箱连接，减速箱的齿轮传动比经过反复校核，保证额定起升速度控制在常规工业吊装的合理区间，既不会因为速度过快带来载荷摆动风险，也不会因速度过低影响作业效率。吊钩组的滑轮装配预留了足够的钢丝绳绕入间隙，吊钩的防脱卡舌结构做了实体还原，对应实际使用中的安全规范要求，吊钩横梁的轴肩定位尺寸完全匹配实际安装的轴承与锁紧件规格，不会出现装配干涉问题。

　　从安装边界来看，这套电葫芦的运行小车轮距适配主流的工字钢轨道规格，轮缘与轨道侧面的间隙预留了安装调整余量，小车的驱动轮与从动轮轴距经过核算，保证满载运行时不会出现卡轨、啃轨现象。设备的外形尺寸充分考虑了车间起升高度的净空要求，葫芦本体的最低安装高度与吊钩最高起升位置的间距做了严格控制，尽可能压缩无效高度，提升有效起升行程。导绳器的结构与卷筒绳槽完全贴合，能随卷筒转动平稳引导钢丝绳排布，避免出现跳绳问题，上限位触发结构的安装位置做了明确的结构预留，对应实际使用中防止吊钩冲顶的安全需求。

　　结构细节上，电机端的制动装置做了完整的结构表达，断电状态下的弹簧制动逻辑能通过装配关系清晰体现，减速箱的剖分面定位、密封槽位置都做了还原，方便后续做工程图输出时直接提取尺寸参考。电气控制箱的安装位置避开了钢丝绳运行的干涉区域，接线口的朝向预留了线缆布线的操作空间，不会给现场接线、运维造成阻碍。吊钩部分的推力轴承装配位置能承受满载时的轴向载荷，同时保证吊钩能灵活转动，方便吊装时调整工件朝向，减少重物摆动带来的附加载荷。

　　针对不同工况的适配性，这套结构的起升高度可以通过调整卷筒长度做适配，不需要改动其余传动部件的核心尺寸，能覆盖从6米到30米不等的常规起升高度需求，运行小车的轨距也可以根据实际使用的轨道规格做小幅调整，适配不同厂家的起重机主梁配套需求。所有连接螺栓的规格、布置位置都符合重型起重设备的设计规范，受力较大的连接位置螺栓数量与等级都做了对应匹配，不会出现连接强度不足的问题。整体结构没有冗余的装饰性特征，每一处几何特征都对应实际的功能需求，不管是用于结构方案评审、配套起重机的整体设计校核，还是用于新从业者了解电动葫芦的机械结构逻辑，都能提供足够的结构细节参考，不会因为过度简化造成结构认知偏差。
