两吨级电动起重葫芦结构设计

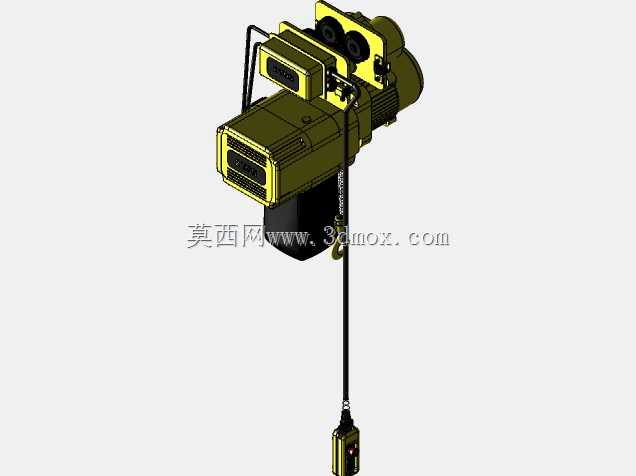

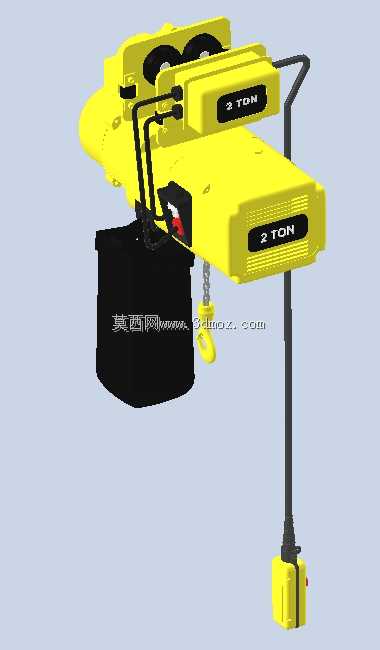

　　在车间重型工件转运、仓储重型货位调度、小型设备安装就位这类常规2吨级起重作业场景里，电动葫芦是使用频率极高的末端提升执行单元，这套三维结构完整还原了两吨额定载荷下电动葫芦的全部核心构件布局，没有做多余的外观美化，所有结构尺寸都贴合实际吊装作业的安装与使用边界。从设计逻辑来看，这套模型优先考虑了常规工字钢轨道的适配性，卷筒部分的容绳量严格匹配2吨载荷下常用的6米标准起升高度，钢丝绳的排布槽距经过核算，不会出现多层缠绕咬绳的问题，吊钩组的滑轮倍率设置为2倍，既可以降低电动主机的输出扭矩要求，也能保证起升过程的运行平稳性，不会因为单绳拉力过大导致钢丝绳过快磨损。主机部分的电机与减速箱采用同轴式布局，这种布局的优势在于整体横向尺寸更小，

　　在车间层高有限、轨道梁底部到作业面净空不足的场景下，能最大化预留有效起升高度，不会因为设备自身高度过大压缩作业空间。制动部分采用的是锥形转子制动结构，这种结构在断电状态下可以依靠弹簧力实现自动锁止，不需要额外加装电磁制动器，结构更紧凑的同时，制动响应速度更快，能避免起吊过程中突然断电出现的溜钩风险，对于2吨级的作业载荷来说，这种制动结构的可靠性已经经过大量现场验证，不需要额外冗余设计。从安装边界来看，行走轮的轮距适配市面上主流的10号到20号工字钢轨道，轮缘的高度和间隙预留了轨道安装误差的调整余量，就算轨道铺设存在轻微的直线度偏差，行走过程也不会出现卡滞或者啃轨的问题。吊钩部分设置了防脱棘爪，避免吊装过程中吊索从吊钩开口处滑脱，

　　棘爪的复位弹簧采用内置式布局，不会因为现场磕碰导致弹簧失效。导绳器的结构采用分段式耐磨铸钢件，相比整体式尼龙导绳器，在频繁起升作业的工况下使用寿命更长，就算出现轻微的斜拉歪吊，也不容易出现导绳器碎裂脱落的问题。这套模型的结构拆分完全贴合实际生产的装配逻辑，每个连接螺栓的位置、密封件的安装槽位、润滑脂注油口的位置都做了还原，对于做起重设备选型、车间起重系统改造、非标吊装工装设计的工程师来说，可以直接参考这套结构的尺寸边界做配套设计，不需要再反复核对标准件的安装空间。比如在做生产线旁的定点吊装工位设计时，可以直接套用这套葫芦的外形尺寸来预留轨道安装高度、检修操作空间，避免出现设备到场后净空不足无法安装的问题。在功能特性上，

　　这套结构的起升速度设置为常规的8米每分钟，这个速度兼顾了作业效率和起吊平稳性，对于2吨级的载荷来说，过快的起升速度会导致启停时动载荷过大，对厂房轨道梁的冲击更强，过慢则会影响作业节拍，8米每分钟的参数是现场长期使用验证下来的最优区间。行走部分的运行速度设置为20米每分钟，适合车间内短距离的工件转运需求，不需要额外加装变频调速结构就可以满足大部分常规作业场景。整个机体的外壳采用散热筋结构，在连续作业的工况下可以保证电机的散热效率，避免长时间高负载运行导致电机过热烧毁。接线盒的位置设置在机体顶部侧面，既方便现场布线，也不会因为吊钩升降过程中钢丝绳剐蹭到电缆。从维护便利性的角度，这套结构的减速箱油堵位置设置在侧面最低处，更换润滑油时不需要把整个葫芦从轨道上拆下来，站在检修平台上就可以完成换油操作，刹车片的调整螺母也设置在机体尾部，不需要拆解主机外壳就可以调整制动间隙，能大幅降低现场维护的工作量。
