五吨电动起重葫芦吊装设备结构

　　这套五吨级电动起重葫芦主要面向车间固定工位、装配线跨区转运、仓储重型物料上下线以及检修现场的临时吊装作业。设备采用上行走小车配合下部卷扬主机的布置形式，小车可沿工字梁或专用轨道横向移动，主机承担载荷起升与下降，末端吊钩组通过钢丝绳倍率结构承载，能够在有限厂房高度内完成重型工件的垂直提升与短距离水平移位。

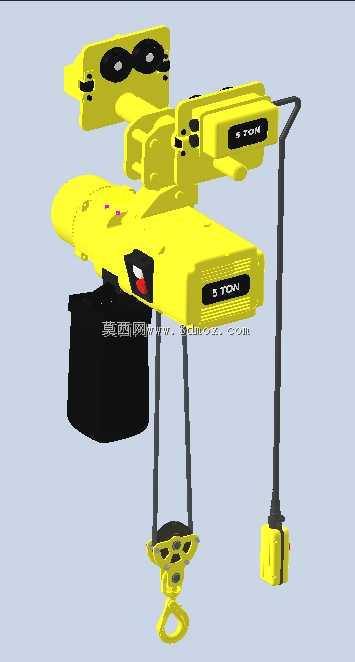

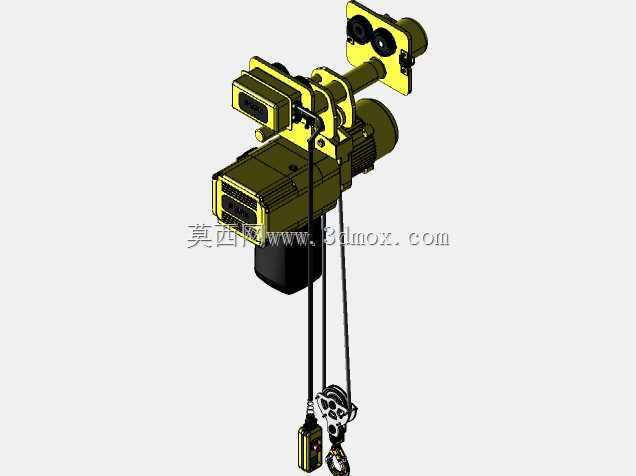

　　从结构组成看，上部行走模块包含两侧车轮组、横梁连接架和驱动安装位，车轮踏面按轨道翼缘形态设计，保证运行时贴合稳定；中部主机壳体集成电机、减速机构、卷筒和制动部件，外壳上标注额定载荷，便于现场识别。钢丝绳从卷筒引出后经吊钩滑轮组缠绕，形成多倍率受力路径，既降低单绳拉力，也使吊钩在升降过程中保持较好的垂直稳定性。吊钩部分配置滑轮架、防脱钩装置和旋转钩体，挂取吊带、卸扣或工装吊梁时操作方便，也能减少吊载扭转对钢丝绳的影响。

　　控制方式采用悬挂按钮站，通过柔性电缆或支撑臂引至操作侧，操作者可在吊载旁观察工件姿态并控制起升、下降及行走动作。设备外观以高可见度黄色为主，黑色区域集中在卷筒、控制手柄和线缆部分，这种配色在车间环境中有利于人员识别运行边界。主机侧面保留电气接线与检修空间，端盖、紧固件和安装支座的位置清晰，后续做制动器检查、钢丝绳更换或减速维护时，拆装路径比较明确。

　　建模时需要重点控制轨道配合尺寸、车轮跨距、主机与小车连接孔位以及吊钩最低极限位置。上部小车宽度和轮缘间隙决定其适配的梁型，卷筒直径、绳槽排布和吊钩组高度则直接影响有效起升行程。布置现场还要核对葫芦最低点与工件、地面、平台护栏之间的安全距离，水平行走方向应预留端部限位和缓冲空间，供电电缆走向不能与钢丝绳、吊载摆动区域干涉。

　　在实际选型中，五吨额定载荷适合机床主轴、模具、焊接组件、泵阀总成和中型钢结构件的频繁吊运。设计思路上并不追求复杂外形，而是把受力传递、制动可靠、维护可达和操作视线放在首位：车轮把水平载荷传至轨道，卷筒和滑轮组把垂直载荷转化为钢丝绳张力，吊钩组再将力集中传递到吊点，各模块边界明确。三维结构中把钢丝绳走向、手柄悬挂弧线、吊钩开合空间和小车轮压位置表达清楚后，即可用于轨道梁校核、工位布局评审、吊装干涉检查以及维护方案沟通。
