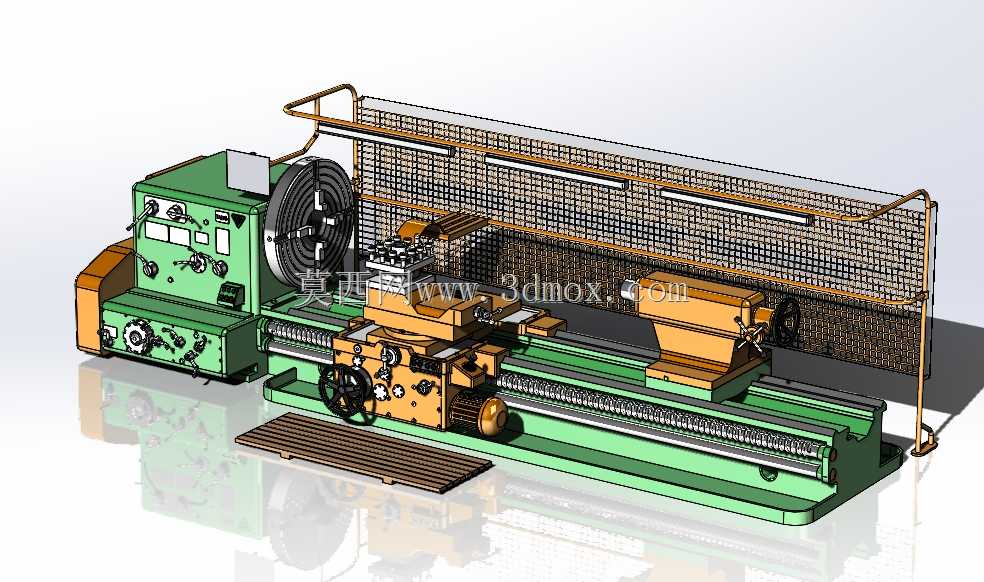

1M65普通卧式车床结构三维设计

　　在常规机械加工车间的布局规划中，卧式车床始终是承担轴类、盘类零件回转面加工的核心设备，1M65型号车床作为通用型普车品类，其加工覆盖范围适配中小批量零件的外圆、内孔、端面、螺纹、成型面切削工序，在五金加工、设备维修、工装夹具制造、小型零部件量产场景中都有极高的出镜率。从三维建模的结构还原逻辑来看，这款车床的设计首先要匹配实际加工场景的操作边界：床身作为整机的承载基础，采用水平导轨布局，导轨面的平行度、直线度公差在建模时需要严格对应实际安装基准，保证床鞍、尾座部件沿导轨移动时的同轴度误差控制在机加工允许的范围内，避免实际装配后出现走刀偏差影响零件加工精度。主轴箱部分的建模需要还原其变速机构的安装空间，预留出传动轴、齿轮组、

　　离合器组件的装配间隙，同时要保证主轴轴线与导轨面的平行度基准，这是车床加工圆柱面时避免锥度误差的核心设计要点，建模过程中需要以主轴前端法兰的安装面为基准，对齐尾座套筒的中心高，保证两顶尖装夹长轴类零件时的同轴度要求。进给箱与溜板箱的结构设计，需要匹配刀架的纵横进给行程，横向进给的行程范围要适配最大回转直径的加工需求，纵向进给的行程要对应可加工工件的最大长度，建模时要给丝杠、光杠的传动预留足够的安装空间，同时考虑操作手柄的布置位置，符合一线操作人员站在机床正面操作时的人机工程学要求，避免操作件位置过于靠后或者干涉刀架的移动路径。刀架部分采用四方回转结构，建模时需要还原其定位锁紧机构的装配关系，保证换刀时的重复定位精度，

　　刀架的安装基面要与横向溜板的贴合面完全匹配，连接螺栓的孔位要对应实际安装尺寸，避免装配时出现干涉。尾座部分的设计要兼顾顶尖支撑与钻孔、铰孔工序的使用需求，套筒的伸缩行程要满足不同长度工件的顶紧需求，尾座体的锁紧机构要能在导轨任意位置固定，同时预留偏移调节的结构空间，满足长轴类零件锥面加工时的尾座偏移调整需求。从安装边界来看，整机的底部支撑脚的安装孔位尺寸需要匹配车间常规设备安装的地基预留尺寸，整机的宽度、高度尺寸要考虑车间通道的通行要求，操作面的高度要适配操作人员站立作业的舒适区间，电气柜、冷却系统、润滑系统的附属部件布置要避免突出到操作通道范围内，同时预留管线的排布空间，避免管线干涉运动部件的行程。在实际加工场景中，

　　这款车床可以承担45号钢、铝合金、铜合金等常见金属材料的切削加工，搭配对应的车刀可以完成粗加工、半精加工工序，对于维修车间的单件修配、小型加工厂的小批量零件生产都有很好的适配性，建模过程中对各运动部件的行程限位做了对应还原，保证各部件移动到极限位置时不会出现硬碰撞，同时对润滑点、冷却喷嘴的位置也做了对应布置，还原设备实际运行时的冷却、润滑管路走向，方便后续做设备布局仿真、加工工艺模拟时直接调用模型，不需要再额外补充附属结构。对于结构设计从业者来说，这款模型可以作为通用卧式车床的结构参考，在做车间布局规划、自动化上下料改造、机床附件设计时，可以直接提取对应的安装尺寸、行程参数作为设计依据，避免反复核对实物尺寸的工作量；对于三维建模学习者来说，这款模型的结构覆盖了机床类设备的典型传动、承载、导向结构，可以通过拆解模型理解通用机床的设计逻辑，掌握基准对齐、公差配合、装配约束在实际建模中的应用方法。建模过程中对床身的加强筋布局也做了对应还原，保证床身在承受切削载荷时的刚性，避免切削过程中出现振动影响加工表面质量，主轴箱的壁厚、筋板布置也参考了实际铸件的结构，还原铸件的工艺合理性，避免出现壁厚不均、无法脱模的结构问题，各连接面的凸台、沉孔结构都按照实际机械设计标准做了还原，保证模型可以直接用于工程参考，而不是仅做外观展示。
