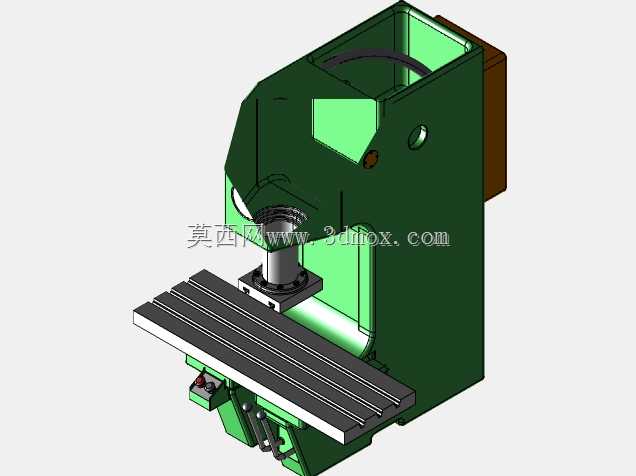

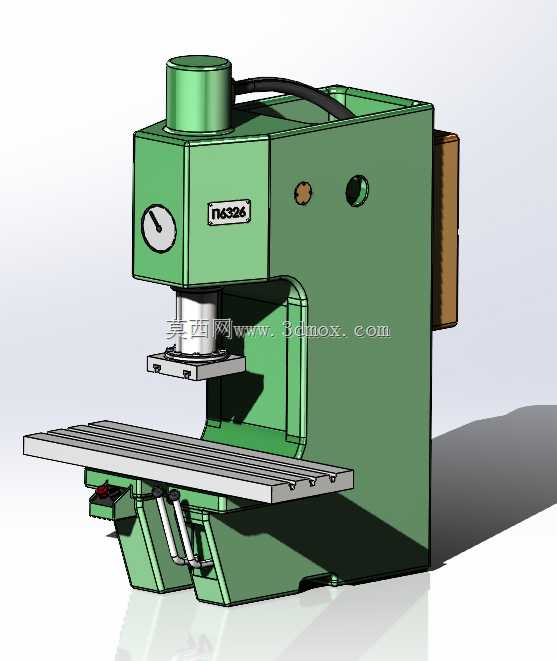

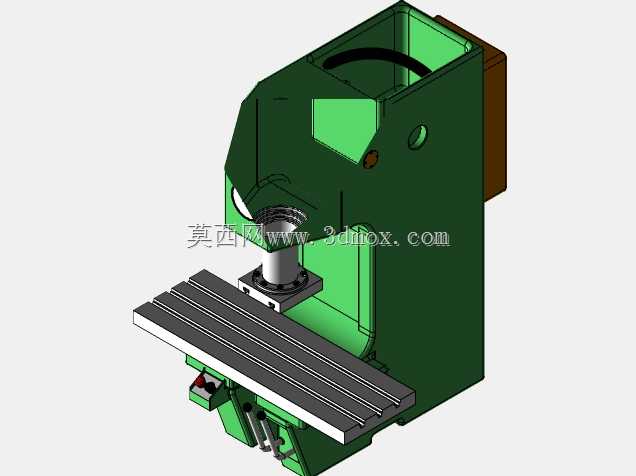

P6326型开式可倾冲床结构三维设计

　　在五金冲压、电子接插件加工、小型钣金件量产的车间场景里，P6326型冲床是小吨位冲压工位的核心加工设备，这类设备主要承担落料、冲孔、浅拉伸、压印、折弯等冷冲压工序，适配厚度6mm以内的普通冷轧钢板、铝板、铜板等常规金属板材加工，也可用于非金属薄片的冲切作业，在小家电五金件、通讯端子、低压电器配件、小型五金工具的生产线上应用十分广泛。

　　从设备实际功能逻辑来看，这款冲床采用开式C型机身结构，操作区域三面敞开，操作人员上下料、更换模具的操作空间充足，配合可倾斜的机身设计，冲压完成后的工件或废料可依靠自重沿倾斜的工作台面滑落到集料位置，无需额外设置顶料吹气机构就能完成出料，适配连续模、单工序模的安装使用。设备的传动结构布置在机身顶部的腔体内，曲轴带动滑块做上下往复运动，滑块行程固定，搭配工作台面的T型槽结构，可通过压板螺栓快速固定不同规格的冲压模具，滑块下端的模柄孔可直接装夹标准模柄的上模部分，装夹找正效率较高。

　　做这款设备的三维建模时，首先要明确安装边界的尺寸约束：机身底部的安装孔位间距需匹配常规车间冲床安装的混凝土基础预留孔尺寸，工作台面的长宽尺寸决定了可安装模具的最大外形边界，滑块的闭合高度、调节量参数要和实际设备的参数完全对应，避免后续做产线布局仿真时出现模具装夹干涉的问题。建模过程中优先搭建机身的整体焊接框架结构，区分机身的铸造壁厚、加强筋位置，机身正面的压力表安装位、操作按钮的布置位置、侧面的电机安装腔、背部的飞轮护罩结构都要按照实际设备的装配关系逐一还原，不能只做外观曲面而忽略内部的传动安装空间。

　　工作台部分的T型槽间距、槽宽尺寸按照通用冲床的工装标准设计，台面前端的安全操作踏板、控制按钮盒的位置要符合冲压设备的安全操作规范，距离操作位的距离要保证操作人员在正常站姿下可轻松触发，同时不会被滑块运动区域波及。机身侧面的电气控制箱、背部的电机与皮带传动结构、飞轮的安全护罩都要做独立的装配体拆分，方便后续做设备拆解演示、维修拆装仿真时可以单独调用部件。

　　建模时还要考虑设备的操作人机工程：滑块的运行导轨面要预留润滑管路的布置空间，机身正面的吨位标识、操作警示标识的位置要和实际设备一致，工作台下方的接料倾斜角度控制在合理范围，既保证工件顺利滑落，又不会因为倾斜角度过大导致工件滑落时磕碰变形。顶部的气缸平衡结构、液压过载保护的管路走线也要按照实际设备的布置还原，避免出现管线和运动部件干涉的问题。

　　从产线适配的角度来说，这款冲床的外形尺寸要适配小型冲压车间的设备排布间距，机身宽度方向的尺寸要保证两台相邻冲床之间留出足够的操作人员通行、物料周转空间，设备的总高度要适配车间常规的厂房层高，顶部的吊装环位置要明确标注，方便设备进场安装时的吊装作业。做结构设计还原时，要注意机身C型开口的刚度补强结构，在开口的转角位置做圆弧过渡加加强筋的设计，还原实际设备冲压时的机身刚度特性，避免后续做冲压工况仿真时出现刚度偏差过大的问题。

　　滑块部分的导轨调节结构、闭合高度调节的锁紧机构都要按照实际的机械结构做细节还原，不能做成一体化的实心块，要体现出导轨镶条、调节螺杆、锁紧螺母的实际装配关系，方便后续做设备的结构教学、维修培训时可以清晰展示调节原理。机身底部的减震垫安装位也要预留出来，匹配实际设备安装时的减震需求，减少冲压作业时的震动传递到车间地面。
