五百公斤级回转式轻型起重臂结构设计

　　在机加工车间的工件转运、仓储库区的定点装卸、小型装配工位的物料移位这类需要在固定旋转覆盖范围内完成负载移动的场景里，这类定臂式起重设备的适配性远高于大跨度行车或者移动叉车。不同于常规悬臂吊的直臂外伸结构，这款设备的臂架采用了变截面箱型焊接结构，靠近立柱铰接端的截面高度更大，往臂端方向逐步收窄，在控制整体自重的前提下，保证500公斤额定负载下臂端的静挠度控制在允许范围内，避免起升过程中臂架出现过大的弹性形变影响对位精度。

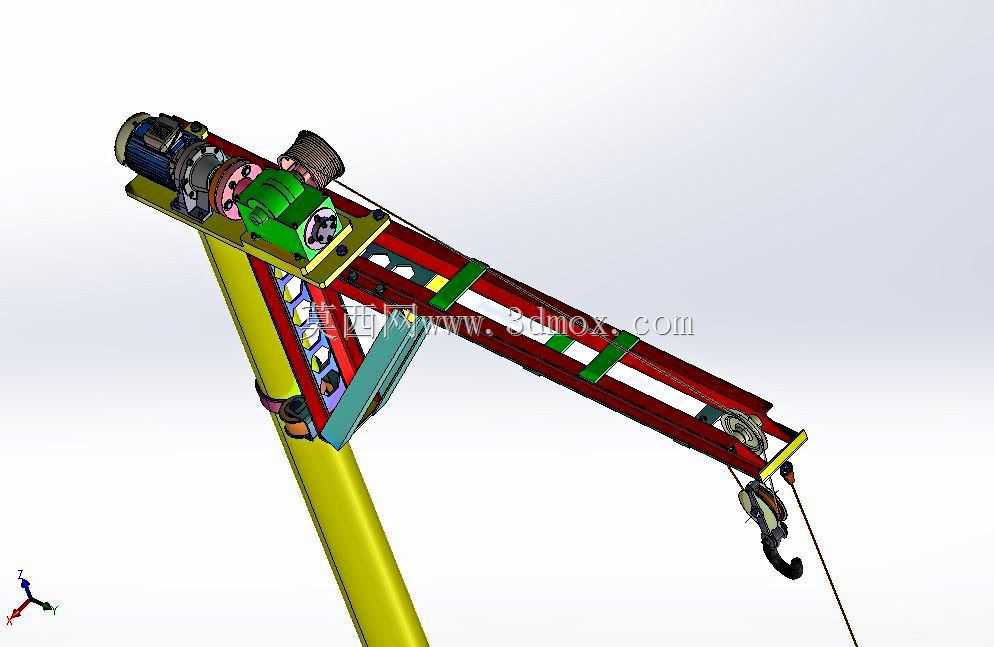

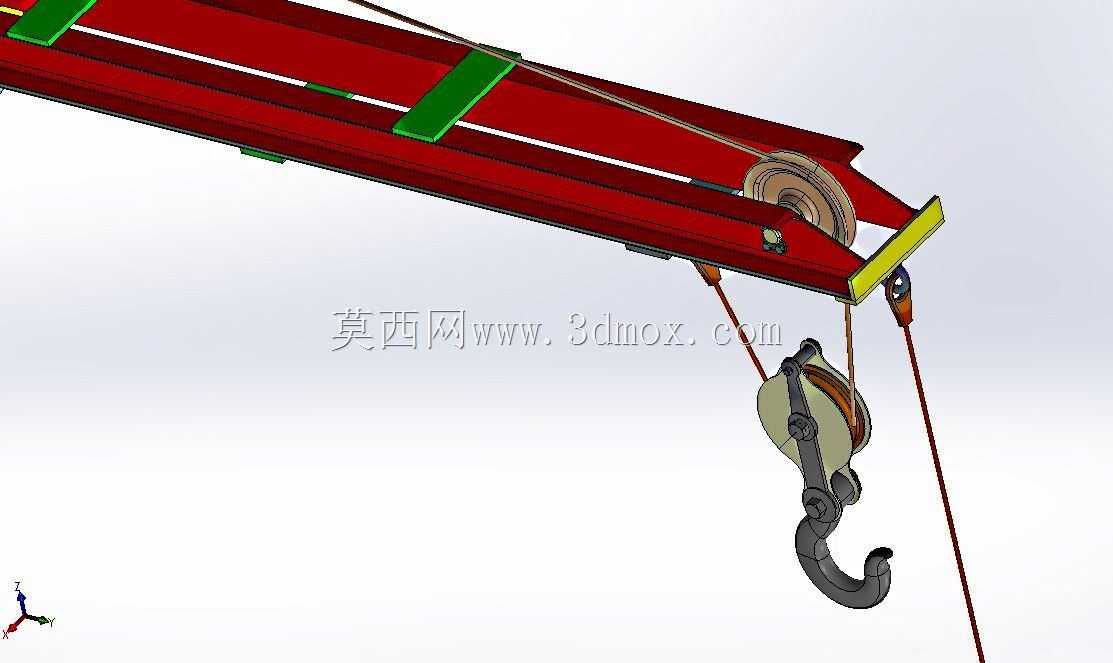

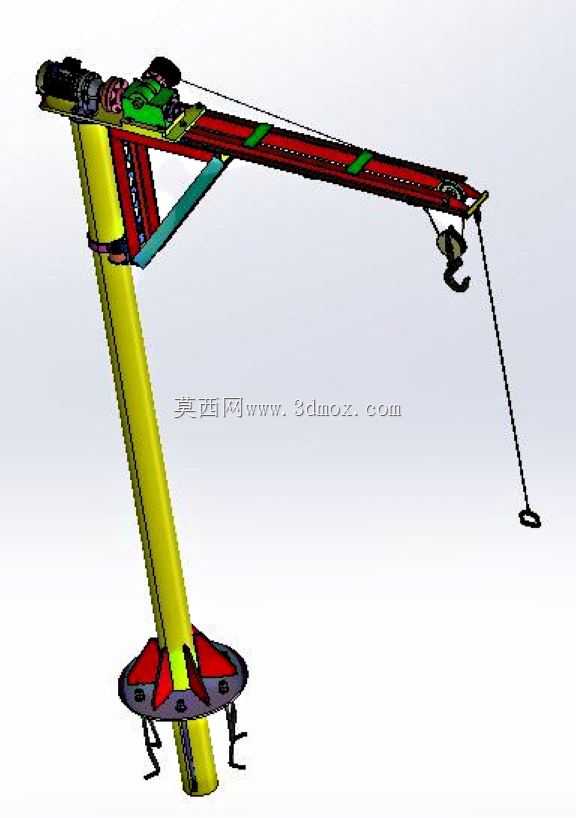

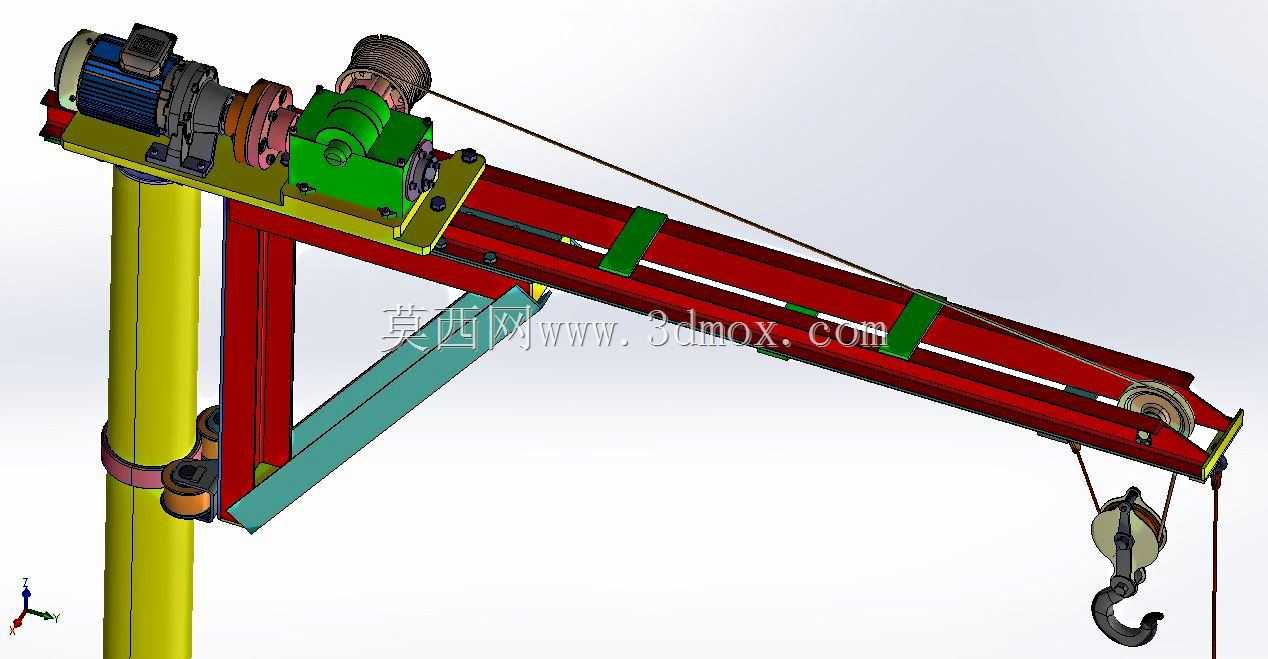

　　从结构布局来看，设备的回转支承采用内齿式单排四点接触球结构，直接通过高强螺栓连接在立柱顶端的法兰盘上，臂架的根部铰接座与回转支承的外圈通过螺栓锁固，驱动部分采用小模数齿轮与内齿圈啮合，配合带自锁功能的蜗轮蜗杆减速单元，既可以实现360度全范围的手动或者电动回转，也能在任意角度实现位置锁止，不会因为负载偏载出现臂架自行滑移的问题。臂架的下翼缘板上布置了专用的C型槽钢轨道，电动葫芦的行走轮直接嵌入轨道内部，行走轮的轮缘做了加厚处理，避免在臂架变幅行走过程中出现脱轨风险，轨道的两端设置了聚氨酯缓冲块和机械限位挡块，防止葫芦行走超程脱出。

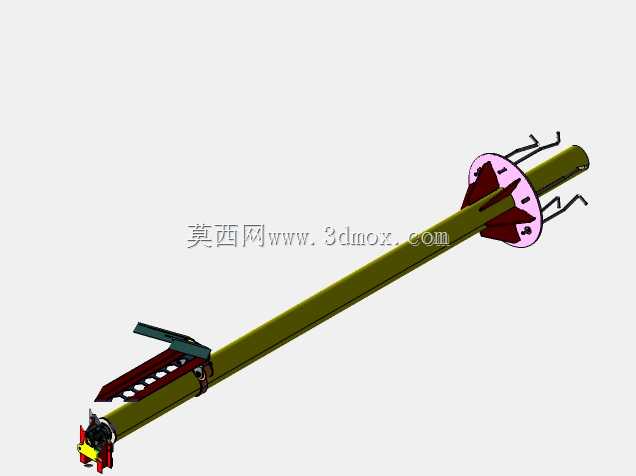

　　设计过程中首先要明确安装边界条件，这类设备的立柱通常采用地脚螺栓直接固定在混凝土基础上，基础的厚度需要根据额定起重量、臂架总长度核算倾覆力矩，保证最不利工况下基础的抗倾覆安全系数满足规范要求，立柱的总高度需要结合现场的作业净空要求确定，要预留出葫芦本体高度、吊具高度、被吊工件高度以及安全起升间隙，避免起升过程中工件碰撞地面或者周边设备。臂架的总长度决定了设备的覆盖作业半径，选型时需要匹配工位的最远吊运距离，不需要盲目选大臂长，否则会大幅提升立柱和基础的承载要求，增加不必要的制造成本。

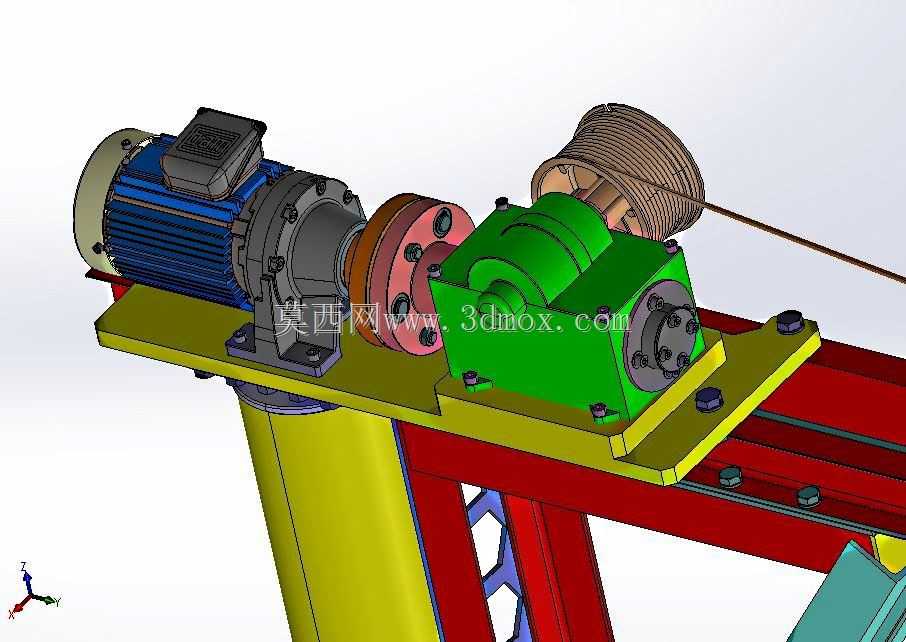

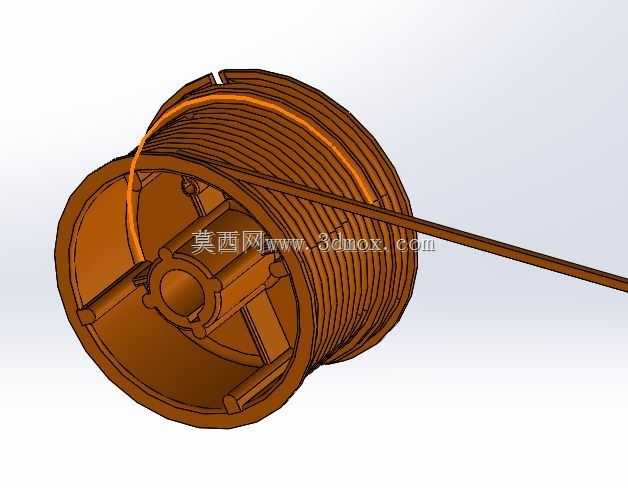

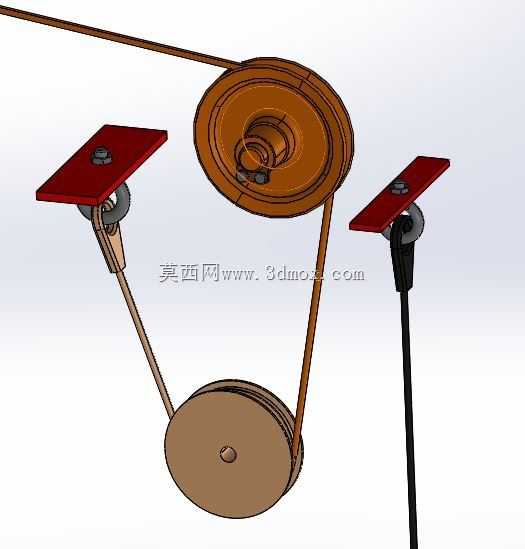

　　从功能特性上看，这款设备的起升机构采用环链电动葫芦，起升速度设置为双速档，快速档用于空载或者轻载时的快速移位，慢速档用于负载就位时的精准对位，适配装配场景下的高精度对位需求。臂架的回转阻尼可以通过调节减速单元的预紧力进行调整，既保证回转操作的轻便性，也能避免带载回转时臂架出现惯性晃动。电气部分的控制线缆采用拖链沿着臂架侧面布置，从立柱底部的接线盒一直延伸到臂端的葫芦接线端，拖链的弯曲半径满足线缆最小弯曲要求，避免回转过程中线缆出现拉扯、缠绕的问题。

　　在实际应用中，这类设备不需要占用大面积的作业通道，固定安装后仅在臂架覆盖范围内完成作业，不会对车间内的其他物流通道造成干扰，相比移动起重设备，它的操作门槛更低，现场作业人员经过简单培训就可以独立完成吊运操作，维护成本也更低，日常仅需要定期对回转支承加注润滑脂、检查连接螺栓的预紧扭矩、检查葫芦链条的磨损情况就可以保证长期稳定运行。针对部分现场无法做深埋混凝土基础的场景，也可以将立柱设计成配重式底座，通过在底座上放置配重块来平衡倾覆力矩，不需要破坏现有车间地面，适配已经完成地面施工的老旧车间改造场景。

　　建模过程中对所有的铰接点、连接面都做了装配干涉检查，臂架在全幅度起吊额定负载的工况下，对臂架的应力分布、立柱的弯矩分布、地脚螺栓的拉应力都做了对应核算，所有受力部件的材质选型、板厚选择都留有足够的安全余量，避免长期负载下出现结构疲劳变形。臂架的表面处理采用抛丸后喷涂环氧底漆加聚氨酯面漆的工艺，适配车间内的切削液、润滑油飞溅的使用环境，提升结构件的防锈耐腐蚀能力，延长设备的整体使用寿命。
