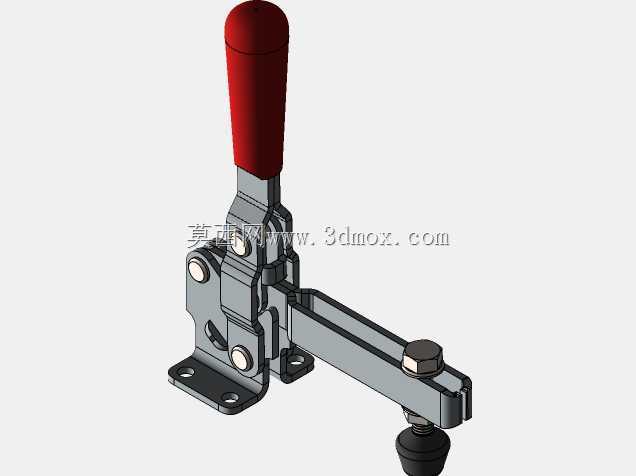

立式压紧式快速夹钳结构设计

　　在工装夹具的实际应用场景里，这类垂直压紧结构的夹钳是小批量零件加工、装配工位上的高频使用部件，和水平式夹钳不同，它的操作手柄在夹紧状态下处于竖直位置，不会在工件侧向占用过多操作空间，尤其适合夹具排布密集、侧向操作空间受限的工位，比如小型钣金件的焊接定位、塑胶件的装配压合、PCB板的测试工位固定，都能看到这类结构的身影。从实际功能来看，它依靠肘节机构的死点特性实现夹紧自锁，一旦手柄扳动到竖直锁紧位置，哪怕夹紧端受到工件的反向顶推力，机构也不会自行松脱，不需要额外增加锁止结构，手动操作的扳动力经过连杆机构放大后，压头端可以输出数百牛的压紧力，足够应对大部分轻载装夹需求，操作全程只需要单手握持手柄完成开合，动作行程短，

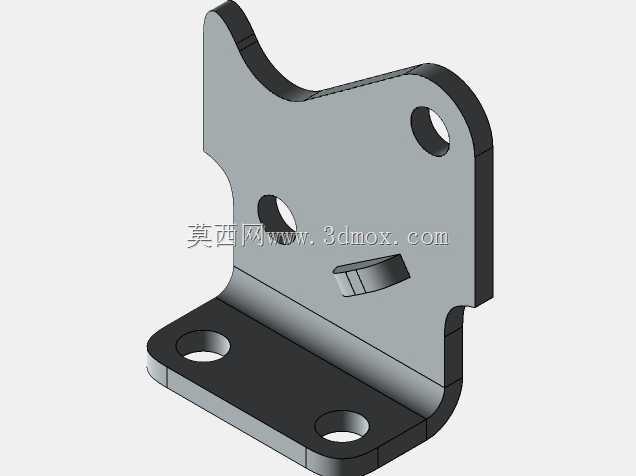

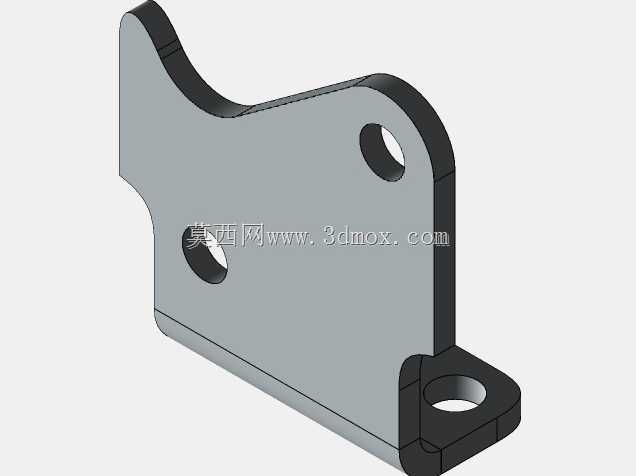

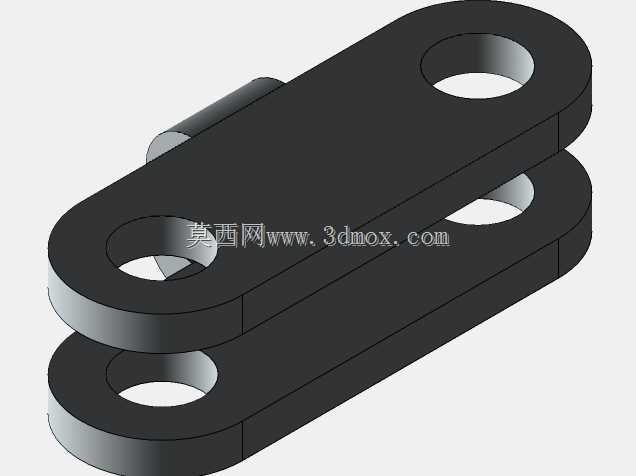

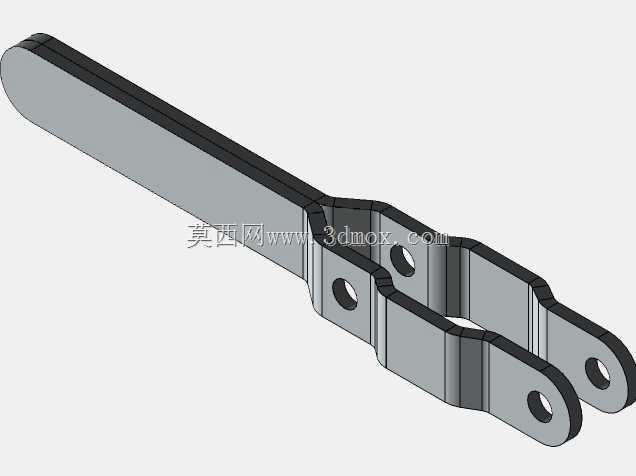

　　装夹效率比传统的螺栓压紧高很多，工人不需要反复拧动螺母，单次装夹动作耗时不到一秒。设计这套结构的时候，首先要考虑的是安装底座的适配性，底座采用带两个安装孔的法兰式结构，安装孔的孔距做了标准化设计，可以直接适配现有工装台的T型槽或者预留螺纹孔，不需要额外做转接板，底座的底面做了0.2mm的平面度要求，保证安装后夹钳本体不会出现歪斜，避免压头压紧时出现偏载。连杆部分的铰接点全部采用销轴加铆接的结构，销轴的材质选用45号钢淬火处理，表面硬度达到HRC40-45，减少反复扳动过程中的铰接磨损，延长夹钳的使用寿命，连杆的力臂比例经过反复核算，既保证手柄端的操作力在普通人单手可轻松操作的范围内，又能让压头端输出足够的压紧力，

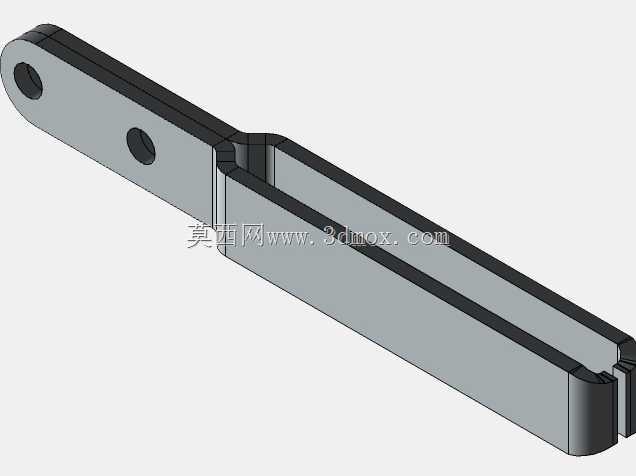

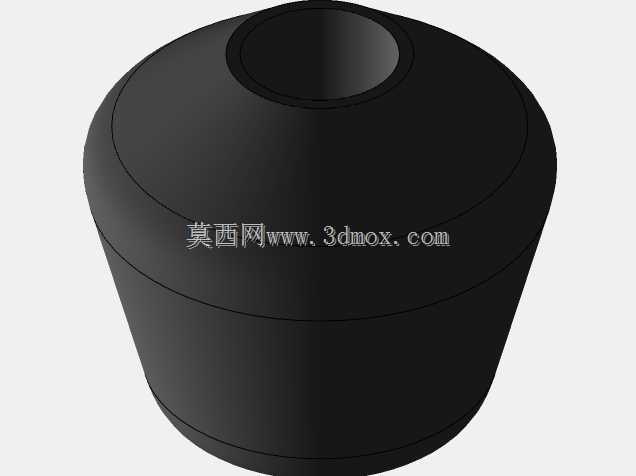

　　同时要保证锁紧时手柄的竖直位置刚好处于机构死点，不会因为振动出现松脱。压臂部分做了可调节长度的滑槽设计，压杆可以沿着滑槽前后滑动调整位置，适配不同尺寸的工件压紧需求，压头部分采用橡胶垫加螺杆的结构，螺杆可以旋转调整压头的伸出高度，适配不同厚度的工件，橡胶垫可以避免压伤工件表面，同时增加摩擦力防止工件在压紧过程中出现滑移。从安装边界来看，夹钳在完全打开状态下，手柄向后倾倒的角度大概在75度左右，安装时需要在手柄后侧预留足够的操作空间，避免扳动手柄时和周边的工装结构出现干涉，压臂的最大伸出长度可以覆盖底座前方120mm范围内的压紧点位，安装时需要保证压头的压紧点正对着工件的支撑位置，避免工件受到偏载出现翘起。在实际选型使用的时候，

　　需要注意这类夹钳的压紧力上限，不要用它来装夹需要大吨位压紧的重型工件，它的定位是轻载快速装夹，适合频繁开合的工位，如果是长期固定不动的装夹场景，还是需要搭配螺栓做辅助固定。另外，铰接位置需要定期添加润滑脂，减少磨损带来的间隙，避免长期使用后出现锁紧松动的情况，压头的橡胶垫如果出现磨损老化要及时更换，防止压伤工件或者出现压紧打滑。整个结构的所有零件都做了圆角处理，没有尖锐的边角，避免操作过程中划伤工人，手柄部分套了红色的防滑胶套，握持的时候手感更好，即使手上有油污也不容易打滑。
