水平式快速夹紧拨动夹结构设计

　　在工装夹具设计领域，水平拨动夹是小行程快速压紧场景里应用极广的标准件，很多做非标治具的工程师在做工件定位压紧时，第一时间会想到这类肘节式夹紧结构，它的核心优势就是操作行程短、压紧力稳定、自锁可靠，不需要额外的锁紧机构就能保持压紧状态，在焊接工装、装配治具、检具定位、小型零件机加工装夹场景里随处可见。

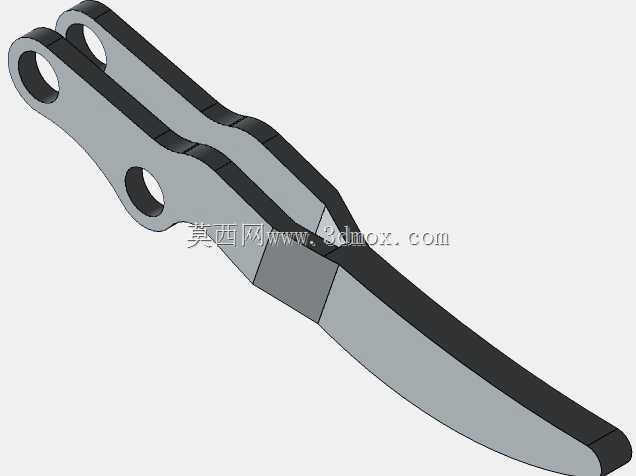

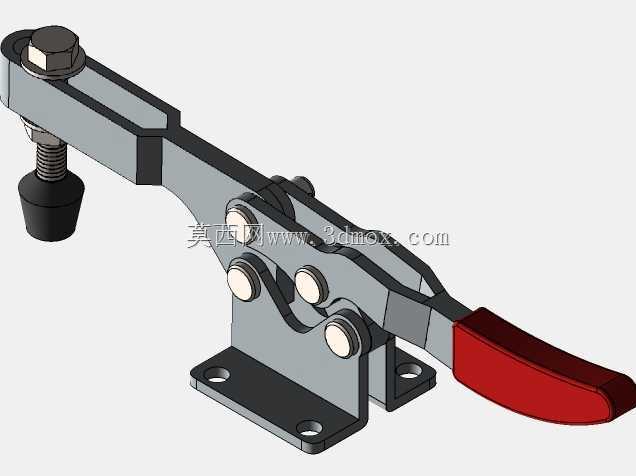

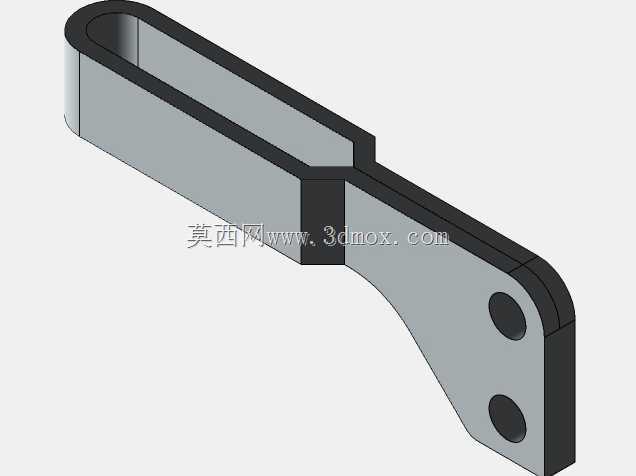

　　从结构原理来看，这款水平拨动夹采用的是典型的平面四杆肘节机构，通过连杆的过死点设计实现自锁，当手柄下压到水平位置时，连杆传动链越过机构死点，此时即使压紧端受到工件的反向顶推力，机构也不会自行松脱，只有向上扳动手柄越过死点位置才能解除压紧，这种机械自锁的可靠性远高于摩擦式锁紧结构，在有振动的加工场景下也能保持稳定的夹紧力，不会因为设备振动出现松脱打滑的问题。

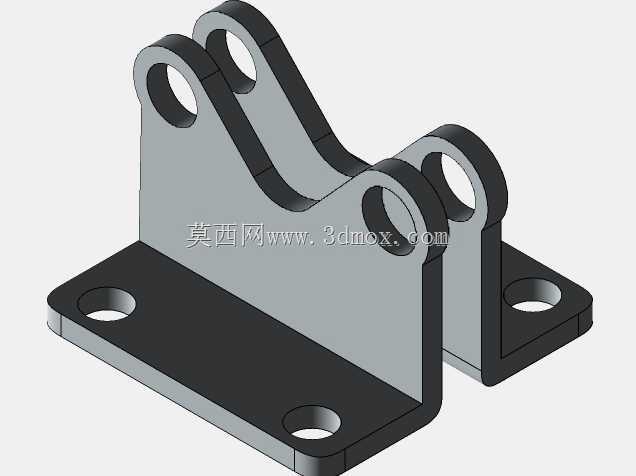

　　实际使用中，这类夹钳的压紧端配备了可调式压头，压头通过螺杆与夹钳主体连接，可以根据被压紧工件的高度差调整压头伸出长度，压头端部采用橡胶包覆的硬质垫块，既可以保证压紧时的接触摩擦力，避免工件表面被压伤，也能补偿一定的工件尺寸公差，不需要针对每个工件的微小尺寸差调整夹钳安装位置。底座采用带安装孔的法兰式结构，四个沉头安装孔可以直接通过内六角螺栓固定在工装基板上，安装时需要注意底座的安装平面平面度公差控制在0.1mm以内，避免安装后夹钳主体出现偏斜，导致压紧力方向偏移，影响夹紧稳定性。

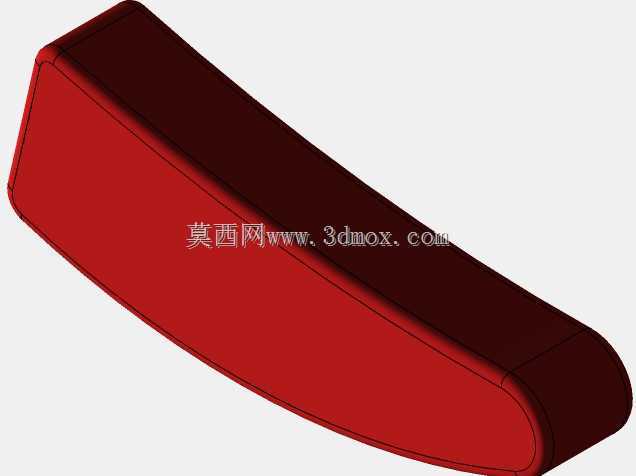

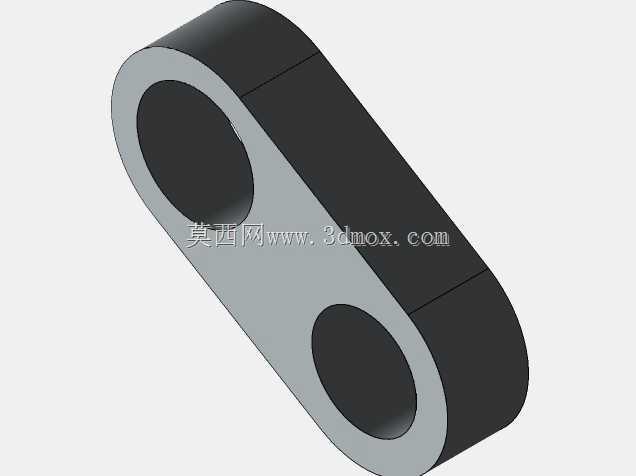

　　从安装边界来看，这类夹钳在压紧状态下，手柄处于水平位置，整体高度较低，不会占用过多的工装上方操作空间，适合在操作空间受限的装配工位使用，手柄端部包覆的红色防滑套，既可以提升操作时的摩擦力，避免手上沾有油污时操作打滑，也能通过醒目的颜色提示操作人员夹钳的开合状态，避免误操作。夹钳的所有铰接点都采用销轴铆接结构，销轴与连杆孔之间采用小间隙配合，既保证连杆转动的灵活性，也控制了铰接点的旷量，避免长期使用后出现夹紧行程过大、压紧力不足的问题。

　　在选型应用时，需要根据被压紧工件所需的压紧力匹配对应规格的夹钳，这类水平夹的压紧力通常在几十公斤到几百公斤不等，选型时需要预留1.5倍左右的安全系数，避免长期满负载使用导致连杆机构出现塑性变形。安装时要注意压头的压紧点尽量靠近工件的定位支撑点，避免压紧力产生的力矩导致工件翘起变形，对于表面精度要求较高的工件，可以在压头下方额外加装铜质或者尼龙材质的保护垫块，避免压痕影响工件外观质量。

　　在三维建模过程中，这类夹钳的建模重点在于四杆机构的运动仿真验证，需要确保手柄开合过程中连杆运动无干涉，死点位置准确，压头的行程满足使用需求，建模时需要把所有铰接点的配合间隙考虑在内，避免理想化建模导致实际生产装配后出现卡滞问题。同时要注意底座安装孔的位置尺寸与行业通用标准保持一致，方便用户直接替换同规格的其他品牌夹钳，不需要重新加工工装基板的安装孔位。

　　日常维护方面，这类夹钳不需要复杂的保养，只需要定期在铰接点处滴注少量润滑油，避免销轴生锈导致转动卡滞即可，长期使用后如果压头的橡胶垫出现磨损，可以单独更换压头组件，不需要整体更换夹钳，降低使用成本。在焊接工位使用时，需要注意做好焊渣防护，避免焊渣溅入铰接点缝隙，导致机构转动不畅，必要时可以在铰接点外侧加装防尘挡片，延长夹钳的使用寿命。
