多拐内燃机动力输出曲轴结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:624944
  • 多拐内燃机动力输出曲轴结构设计

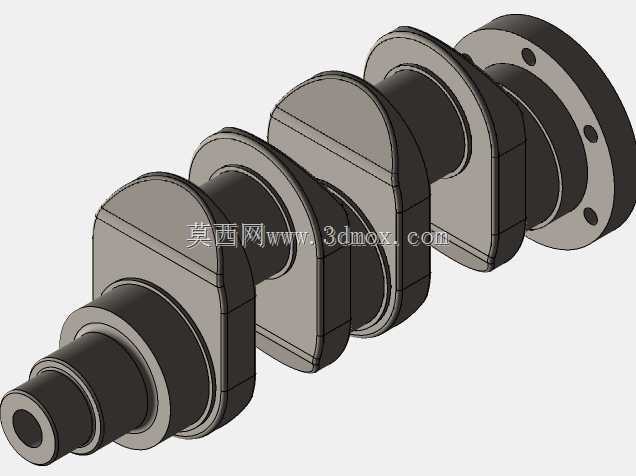

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心回转构件,这套四拐曲轴的结构设计,完全适配直列四缸四冲程内燃机的做功时序,能覆盖小排量乘用车动力单元、小型通用发电机组、固定式工业动力机组这类应用场景的动力输出需求。做这类曲轴的结构设计时,首先要匹配的是整机的缸心距参数,四个曲柄销的轴向间距必须和缸体的气缸中心距完全对齐,每个曲柄销对应一组连杆活塞组件,相邻曲拐的夹角设置为180度,刚好匹配四缸机1-3-4-2的做功顺序,保证每一个做功行程都有对应的曲拐承接活塞传递的推力,让整机运转的扭矩输出更平顺,避免出现过大的转速波动。从结构细节来看,曲轴的动力输入端设计了阶梯式的轴颈结构,

  最外端的细轴颈用来安装正时驱动齿轮、曲轴皮带轮这类附件,相邻的主轴颈用来装配前端的主轴承盖,和缸体上的主轴承座配合形成径向支撑,控制曲轴运转时的径向跳动量。输出端则采用了法兰连接结构,法兰端面上均匀分布的螺栓孔用来固定飞轮总成,大直径的法兰端面能保证飞轮安装的同轴度,同时传递大扭矩时不会出现连接松动的问题,法兰和最后一道主轴颈之间还预留了油封安装位,用来装配曲轴后油封,避免机油从动力输出端泄漏。每个曲拐都由主轴颈、曲柄臂、曲柄销三部分组成,曲柄臂采用了近似扇形的配重结构,这部分的设计是为了平衡曲柄销和连杆大头旋转时产生的离心力,以及活塞往复运动产生的一阶往复惯性力,不需要额外加装外置平衡轴就能把整机的怠速振动控制在合理范围内,配重块的外形做了圆弧过渡处理,避免曲轴高速旋转时和缸体内的其他部件出现运动干涉。设计过程中需要严格控制各轴颈的同轴度公差,所有主轴颈的公共轴线是曲轴的回转基准,曲柄销相对于主轴颈的偏心距直接决定了活塞的行程长度,这个尺寸的公差需要控制在极小的范围内,否则会导致各缸的压缩比不一致,出现动力输出不均的问题。各轴颈的表面都设计了较高的加工精度要求,因为轴颈需要和轴瓦配合形成滑动摩擦副,表面粗糙度要满足流体动压润滑的形成条件,同时轴颈和曲柄臂的连接位置都做了大圆角过渡,避免应力集中导致曲轴在交变载荷下出现疲劳断裂。安装边界方面,这套曲轴的轴向定位依靠中间位置的止推片来实现,安装时需要控制曲轴的轴向窜动量在合理区间,

  既不能因为间隙过小导致热胀后出现卡滞,也不能因为间隙过大导致运转时出现轴向撞击。主轴颈的直径尺寸要匹配对应的轴瓦规格,安装时轴瓦和轴颈之间的配合间隙需要符合润滑要求,保证机油能在摩擦副表面形成稳定的油膜。曲柄销的直径要匹配连杆大头的轴瓦尺寸,连杆装配到曲柄销上后,要保证连杆能在曲柄销上灵活转动,同时轴向间隙符合设计要求。在实际运转过程中,曲轴内部还设计了贯通的油道,机油从主油道进入主轴颈的油孔,通过曲轴内部的斜油道输送到每个曲柄销的位置,给连杆大头的摩擦副提供压力润滑,油道的进出口位置都做了倒角处理,避免机油流动时出现阻力过大的问题,同时油道内部的清洁度要求很高,避免杂质进入摩擦副导致轴瓦拉伤。这类曲轴的结构设计还要考虑动平衡性能,

  所有的配重块在加工完成后都要做动平衡校正,在配重块的指定位置去除多余的材料,保证曲轴在最高设计转速下运转时的不平衡量在允许范围内,避免带动整机出现异常振动。和传统的单拐曲轴相比,多拐曲轴的结构刚度设计更重要,因为四个曲拐连续布置,主轴颈的数量设置为五个,每个曲拐两侧都有主轴颈做支撑,也就是全支撑结构,这种结构能大幅提升曲轴的弯曲刚度,承受活塞做功时的爆发压力时不会出现过大的弯曲变形,避免轴颈和轴瓦之间出现偏磨。在实际选型适配时,要注意曲轴的总长度不能超过缸体的曲轴箱内部空间,输入端的轴伸长度要匹配前端盖的安装尺寸,输出端法兰的螺栓孔分布圆要和飞轮的安装孔位完全对应,避免出现安装干涉的问题。另外,曲轴两端的中心孔是加工时的工艺基准,也是后期维修时的测量基准,设计时保留了标准的中心孔结构,方便各工序的加工定位和尺寸检测。
