盘式偏心凸轮锁紧连接结构

　　该盘式偏心锁紧构件主要应用于间歇式传动工位、快速装夹工装以及需要周向限位锁紧的小型设备连接场景，在轻工装配线的工位切换机构、小型检测设备的工件固定模块、便携工装的快锁结构中都能见到这类结构的实际应用。其核心功能是通过偏心轮廓的转动实现相邻部件的快速压紧与释放，相比螺纹锁紧结构，操作行程更短，锁紧动作可在90度转动范围内完成，无需多圈旋合，适合需要频繁拆装、快速切换工位的作业场景。从结构设计逻辑来看，主体采用盘式基座搭配偏心凸台的一体化构型，基座外缘设置的下沉环形槽用于容纳弹性阻尼圈，既可以在锁紧到位后提供持续的预紧力补偿，避免设备运行过程中因振动出现锁紧松脱，也能减少偏心凸台转动时与配合件的硬摩擦，降低接触面的磨损速率。

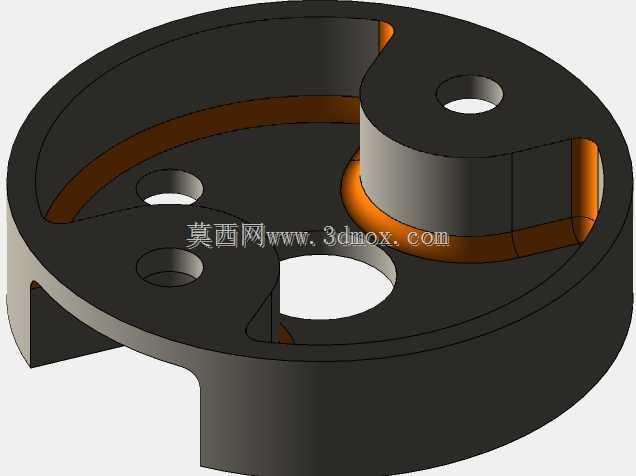

　　基座上分布的三个通孔为安装固定孔，其中两个小孔沿盘体径向对称排布，用于将整个构件固定在设备基体上，孔位设计预留了0.2mm的装配调整间隙，可抵消安装面的平面度误差，避免装配时出现过定位导致的构件变形；中心位置的大尺寸通孔为传动轴穿装孔，孔壁与传动轴采用H7/g6的间隙配合，既保证传动轴可以顺畅转动带动偏心凸台动作，又能控制径向窜动量在0.03mm以内，保证锁紧位置的重复定位精度。偏心凸台的轮廓采用修正等速运动曲线设计，而非简单的圆弧偏心，这种设计可以让锁紧过程的压紧力线性上升，避免突然锁紧带来的冲击，同时在锁紧到位位置设计了2度的锁止止推面，当凸台转动到锁紧位置时，止推面与配合件的卡槽贴合，即使受到反向作用力也不会自行松脱，

　　无需额外添加锁止销等辅助零件。从安装边界来看，整个构件的最大外圆直径根据适配的传动轴尺寸做了等比例缩放，常规适配12mm传动轴的版本，外圆直径控制在68mm，整体轴向高度不超过22mm，安装时需要在配合侧预留至少8mm的凸台容纳深度，固定孔的中心距为42mm，安装面的平面度要求不低于0.05mm，避免安装后盘体出现倾斜导致偏心动作卡滞。在实际工况适配中，该构件的偏心行程设计为3.2mm，可兼容配合件2.5-3mm的尺寸公差范围，对于冲压成型的薄型连接件、注塑成型的塑料装配件都有较好的适配性，不会因为配合件的尺寸波动出现锁不紧或者锁死无法解锁的问题。构件的壁厚设计做了等强度优化，基座最薄位置的壁厚不小于4mm，

　　偏心凸台与基座连接位置做了R2的圆角过渡，避免应力集中，在承受150N的侧向锁紧力时，最大变形量不超过0.02mm，完全满足小型工装和轻工设备的载荷要求。结构上没有多余的突出特征，所有棱边都做了C0.5的倒角处理，既避免安装时划伤操作人员，也能减少装配过程中与相邻零件的磕碰刮擦。在传动配合方面，偏心凸台的工作面粗糙度要求达到Ra1.6，固定孔和中心轴孔的粗糙度要求为Ra3.2，非配合面的粗糙度为Ra6.3，在降低加工成本的同时保证配合面的耐磨性能。这类结构相比传统的卡扣锁紧，锁紧力更大，锁紧位置的一致性更好，相比螺栓锁紧操作效率提升60%以上，在需要频繁开合的设备舱门、快换工装夹具、小型自动化设备的工位锁止结构中有着很高的应用价值，设计时通过一体化的盘式构型减少了零件数量，整个锁紧功能仅需这一个构件搭配传动轴即可实现，不需要额外的弹性件、锁止件，装配工序更简单，后期维护也仅需定期检查环形槽内阻尼圈的磨损情况即可，维护成本极低。
