立式铰接支撑固定座结构设计

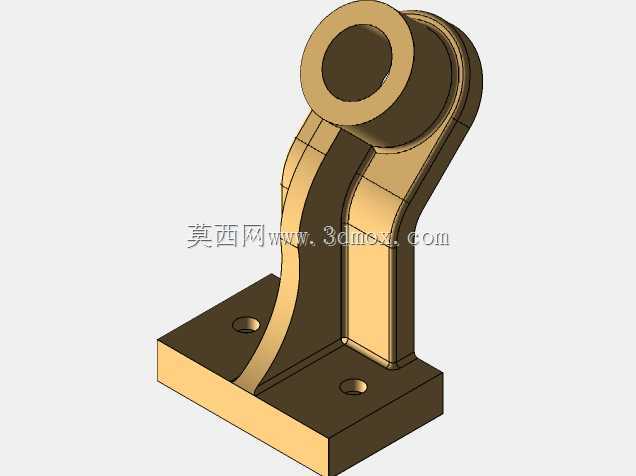

　　该立式铰接支撑固定座属于机械传动与支撑系统中的基础连接构件，在各类轻工输送设备、小型工装夹具、桌面级自动化执行机构中应用广泛，主要承担铰接端的载荷传递、旋转副定位以及整机安装基准固定的作用，能够为配套的铰接轴类零件提供稳定的旋转支撑，同时抵消工作过程中产生的径向载荷与小幅轴向窜动，避免铰接部位因受力不均出现偏磨、卡滞等问题。从结构设计逻辑来看，整体采用一体化弯臂式构型，底部为方形安装法兰板，法兰板上对称开设两个沉头安装孔，安装时可通过内六角螺栓将整个支座固定在设备的安装基准面上，沉孔设计能够保证螺栓头部完全沉入安装面以下，不会突出支座表面干涉其他运动部件的运行轨迹，两个安装孔的孔距经过公差匹配，能够适配常规标准间距的安装基面，

　　降低现场安装的配做工作量。上部为带通孔的铰接圆筒段，圆筒内孔为核心的配合面，加工时需要严格控制内孔的圆柱度与表面粗糙度，保证与配套铰接轴的配合间隙处于合理区间，既能够让铰接轴灵活转动，又不会因间隙过大产生运行晃动，圆筒段的壁厚经过载荷校核，能够承受额定载荷下的径向挤压力，避免长期受力出现筒壁变形。连接底部法兰与上部铰接筒的是双侧弧形加强弯臂结构，这种弧形过渡的设计一方面能够优化应力传递路径，将上部铰接端承受的载荷均匀分散到底部的整个安装法兰面上，避免直角连接位置出现应力集中导致的结构断裂，另一方面双侧对称的弯臂构型能够提升整个支座的抗扭性能，当铰接端承受偏载力矩时，双侧臂板可以共同分担扭矩，减少单侧受力带来的结构变形。

　　从安装边界尺寸来看，底部方形法兰的边长尺寸适配小型设备的安装空间，不会占用过多的基面安装位置，整体高度处于中低支撑区间，适合安装位置距离铰接旋转中心有一定高度差的应用场景，上部铰接筒的轴向长度经过匹配设计，能够为铰接轴提供足够的支撑宽度，提升旋转副的接触面积，降低单位面积的接触压强，延长配合面的磨损寿命。在实际应用场景中，这类支座常被用在小型连杆传动机构的固定端，作为连杆摆动的旋转基准，也可用于气动元件、小型液压杆件的端部铰接支撑，为执行元件提供稳定的摆动支点，部分手动工装夹具中也会采用这类支座作为手柄的铰接固定座，承受手柄操作时的扳动力。设计过程中需要重点关注几个关键尺寸的公差配合：上部铰接内孔与铰接轴的配合公差一般选用间隙配合，

　　保证转动灵活性的同时控制窜动量；底部安装孔的位置度公差需要严格控制，避免安装时出现螺栓无法穿入的问题；弯臂与法兰、弯臂与上部圆筒的连接位置采用圆角过渡，避免加工和热处理过程中出现应力裂纹，同时圆角的大小需要匹配相邻部件的运动间隙，不会产生运动干涉。整个零件的结构没有冗余设计，所有构型都服务于支撑、铰接、固定的核心功能，材料一般选用常用的结构钢或者铝合金，根据实际载荷工况选择对应材质，载荷较大的工况下可采用铸钢一体成型后再加工配合面，载荷较轻的场景下也可采用铝合金铣削加工，降低整体重量。
