三耳带凸台中心孔连接支架结构设计

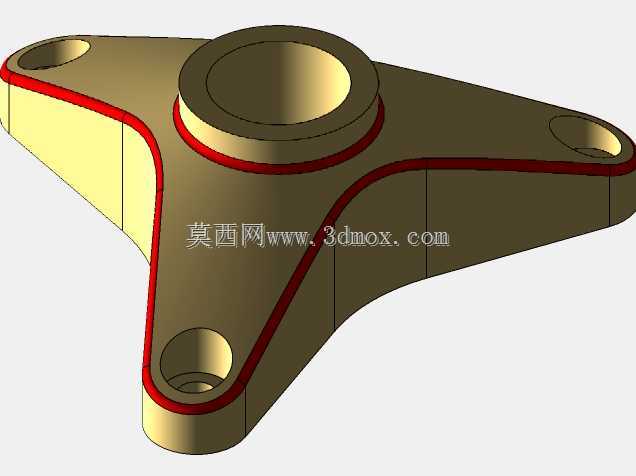

　　这款三角布局的连接支撑构件，在轻工自动化输送线、小型工装夹具定位模组、桌面级检测设备的载具固定环节有着很高的适配性，日常做设备改型时经常会碰到需要在有限安装空间内实现多点位固定、同时承载中心轴类部件的需求，这类结构刚好能匹配这类场景的使用要求。从实际功能来看，构件中心的凸起带孔凸台是核心承载位，主要用于穿装定位销轴、小规格导向轴或者铰接螺栓，凸台做了加高设计，一方面能增加轴孔的配合接触长度，提升铰接或者定位时的同轴度稳定性，避免轴件受径向力时出现偏摆晃动，另一方面凸台边缘的加厚过渡，能分散轴件传递过来的集中载荷，减少应力集中导致的结构开裂风险。三个向外延伸的支耳呈120度均匀分布，每个支耳末端都设置了沉头安装孔，

　　这种三角布局的固定方式相比双侧耳固定，抗倾覆能力更强，哪怕安装面存在小幅的平面度误差，三个固定点也能实现稳定贴合，不会出现四点固定时容易产生的安装虚位问题；沉头孔的设计可以让固定螺栓的头部完全埋入支耳表面，不会突出构件平面，避免和周边运动部件产生干涉，在空间紧凑的安装位里这个细节能减少很多后续改模的麻烦。设计过程中首先要确认的是安装边界尺寸，三个支耳的外轮廓不能超出安装面的可用范围，中心凸台的高度要匹配轴件的配合长度，既要保证配合强度，也不能因为凸台过高占用过多轴向空间；支耳和中心凸台的连接位置做了大圆弧过渡，不是直角衔接，这个设计一方面是减少注塑或者机加工过程中的应力集中，提升构件的整体抗疲劳强度，

　　另一方面圆弧过渡的结构在流体管路配套的固定场景里，也能减少对周边管线的剐蹭，不会像直角棱边那样容易割伤线缆或者软管表层。从安装适配的角度来说，三个支耳的孔位中心距需要和安装基座的预留孔位严格匹配，中心孔的公差要根据配合类型调整，如果是间隙配合做定位导向，公差可以放宽到H8级别，如果是过盈配合压装轴套，就要调整到H7/p6的配合精度；构件的整体厚度要根据实际承载的载荷计算，常规轻型载具使用时6-8mm的壁厚就能满足承重要求，如果是用在有振动冲击的工位，就要适当增加支耳根部的壁厚，或者在过渡位置增设加强筋，不过这款结构的支耳本身做了等强度的变截面设计，从凸台位置往支耳末端厚度逐渐收窄，既保证了根部的承载强度，也能适当减轻构件的整体重量，

　　减少不必要的材料消耗。实际使用中这类构件经常替代传统的方形连接板，在需要中心定位、周边三点固定的场景里，三角结构的耗材更少，安装调整也更方便，比如在小型皮带输送机的张紧轮铰接位、检测设备的传感器安装支架、工装夹具的快速夹钳固定座上，都能看到这类结构的应用，设计时还要注意支耳的边缘做了倒角处理，没有锋利的锐边，不管是机加工件还是注塑件，都能避免安装调试时划伤操作人员，中心凸台的端面也做了平面度要求，保证和配套轴件的端面贴合紧密，不会出现轴向窜动的间隙。
