三孔同轴定位基座结构设计

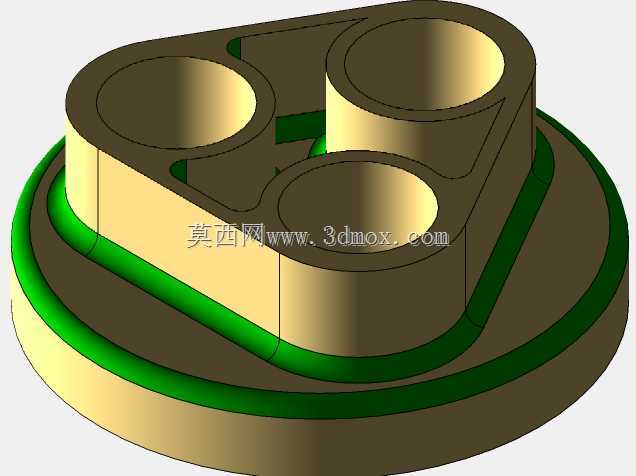

　　这类三孔同轴定位基座多应用在多轴同步传动的工位场景中，常见于小型自动化装配线的轴系定位、轻工设备的辊组安装支撑环节，核心作用是为三根平行排布的传动轴提供统一的安装基准，避免分散式安装带来的轴系平行度偏差，减少传动过程中的偏磨、异响问题。从结构设计逻辑来看，基座采用一体化铣削成型的主体结构，底部设置圆形安装法兰边，法兰边与上层承载台之间做了环形让位槽设计，既可以减少基座与安装面的接触面积，降低安装面平面度误差对定位精度的影响，也能在安装时容纳少量装配碎屑、密封胶残留，避免虚装问题。上层的三个圆柱凸台呈三角排布，每个凸台内部加工同轴通孔，孔壁预留了轴承安装的配合公差带，凸台之间设置了加强筋连接结构，筋板高度与凸台高度保持一致，

　　在不额外增加基座整体厚度的前提下，大幅提升三个安装孔之间的结构刚性，避免轴系运转时的振动导致凸台产生形变偏移。三个安装孔的中心距严格匹配配套传动件的啮合中心距要求，孔的端面做了倒角处理，方便轴承压装时的导向，不会出现轴承外圈卡滞、切边的问题。基座的整体外轮廓做了圆角过渡处理，没有尖锐的加工棱角，既可以减少加工过程中的应力集中，也能避免装配调试时的磕碰划伤。从安装边界来看，底部圆形法兰的外径大于上层三个凸台的外接圆直径，法兰上预留的安装孔位呈均匀环形排布，安装时可以根据现场布线、管路走向调整基座的周向安装角度，不需要重新加工安装孔，适配性更强。三个凸台的高度根据配套轴承的轴向安装尺寸设计，凸台端面刚好可以作为轴承的轴向定位面，

　　不需要额外加装轴用挡圈或者定位套，减少了装配零件数量，降低后期维护的备件成本。在实际工况中，这类基座常用来承载同步带轮、小型齿轮组的传动载荷，三角排布的孔位相比直线排布的结构抗倾覆力矩更强，即使其中一根轴受到偏载力，另外两个孔位的支撑结构也能分散载荷，不会出现基座局部断裂的问题。基座主体与底部法兰之间的环形让位槽还可以作为密封槽使用，在有防尘、防切削液要求的工位，可以在槽内嵌入O型密封圈，实现基座与安装面之间的静密封，避免杂物进入安装孔内部磨损轴承。设计过程中需要重点控制三个安装孔的轴线平行度公差，以及孔与底部安装面的垂直度公差，这两个参数直接决定了后续轴系运转的顺畅度，如果平行度超差，会导致传动带受力不均、齿轮啮合侧隙不一致，

　　大幅缩短传动件的使用寿命。另外凸台与底部法兰的连接圆角需要控制合理的半径，圆角过小会导致应力集中，在交变载荷下容易产生裂纹，圆角过大会占用过多的安装空间，影响周边其他零件的布局。这类结构的壁厚设计也经过了载荷校核，主体壁厚均匀，不会出现壁厚突变导致的铸造或者加工变形，三个孔之间的壁厚满足最小强度要求，不会在轴承压装时出现孔壁胀裂的问题。
