航空装配用重型电子束平衡吊具结构

　　在航空制造的部装、总装工位上，这类重型弹簧平衡器是工位辅助吊挂的核心辅具，主要用来悬挂手持气动工具、电动拧紧轴、小型铆接设备或是重量在标定区间内的装配工装，抵消工具自重带来的操作负荷，让一线装配人员在作业时仅需施加操作方向的力，无需持续承托工具重量，大幅降低长时间重复作业的肌肉劳损风险，也能避免工具脱手坠落造成的零件损伤、人员安全隐患。不同于轻载型的弹簧平衡吊，该款平衡器针对航空工位的重载工具吊挂需求设计，重量覆盖区间为18-60磅，换算为公制单位即8.2至60千克，足够覆盖航空装配中常用的大扭矩拧紧枪、重型铆枪、小型定位钻具等工具的吊挂需求。其核心的恒力输出结构采用蜗卷弹簧作为力源，通过内部的棘轮锁止、

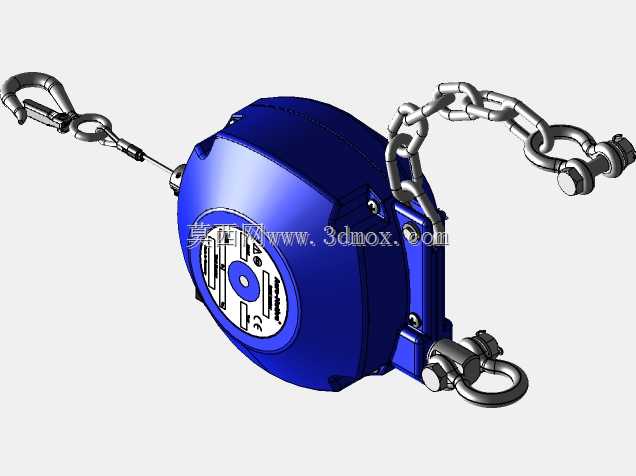

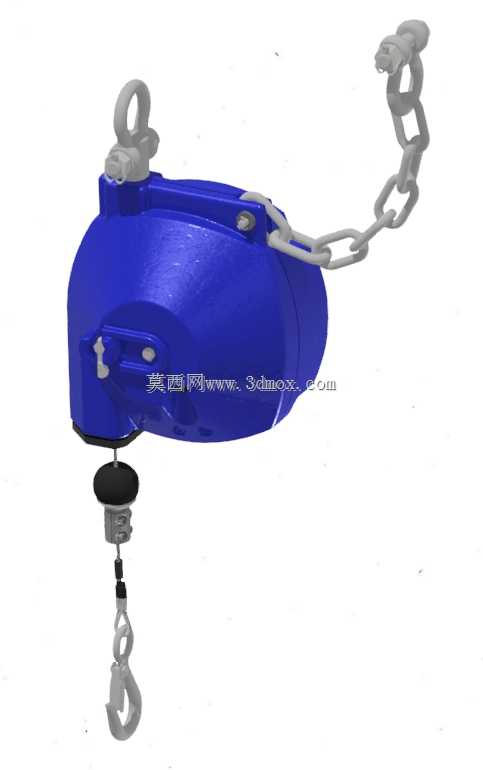

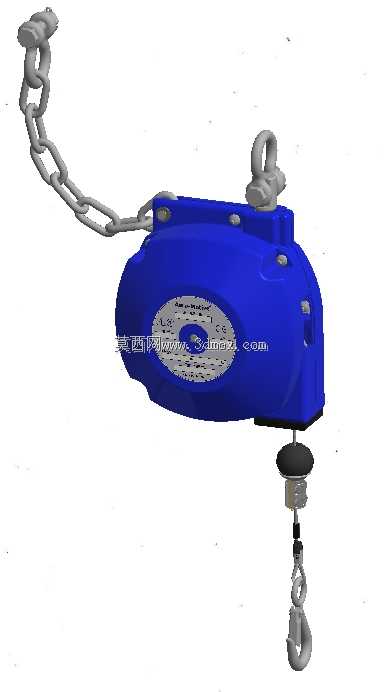

　　阻尼调节机构实现拉力与吊挂载荷的精准匹配，当吊挂工具处于作业行程内的任意位置时，都能保持悬停状态，不会出现上窜或下坠的情况，适配不同身高操作人员的作业高度需求，也能满足不同工位的工具操作行程要求。该款平衡器的电缆（实际为承重钢缆）行程为4.9至6.6英尺，对应公制尺寸2.0至1.5米的可调行程范围，安装时需要在工位上方预留对应的吊挂安装点，顶部的吊环结构可直接挂接在工位的钢结构横梁、吊挂滑轨或是专用的衡器吊轨上，安装边界需要预留出平衡器本体的回转空间，避免钢缆收放时与周边工位架、管线产生干涉。本体采用密封式的壳体结构，蓝色的冲压金属外壳既可以保护内部的弹簧、棘轮、钢缆卷筒等核心部件不受车间内的金属切屑、装配粉尘、航空清洗溶剂的侵蚀，

　　也能在弹簧意外断裂时起到防护作用，避免内部零件飞溅伤人。底部的钢缆出口处设置有橡胶缓冲阻尼垫，当钢缆收回到极限位置时，吊钩组件不会直接撞击壳体，降低作业过程中的碰撞噪音，也能延长内部结构的使用寿命。钢缆末端的吊钩带有防脱锁片，悬挂工具时可以通过锁片封闭吊钩开口，避免工具在移动过程中意外脱钩，适配航空工位严格的安全生产要求。从结构设计的角度来看，这类平衡器的核心难点在于蜗卷弹簧的力矩匹配，需要保证在整个钢缆伸出行程内，输出的拉力始终与吊挂载荷保持动态平衡，不会因为钢缆伸出长度变化导致拉力出现大幅波动，因此内部的卷筒采用了变径设计，随着钢缆伸出长度增加，卷筒的受力半径同步变化，抵消蜗卷弹簧随着收卷圈数变化产生的力矩差，

　　保证全程拉力的稳定性。侧面设置的拉力调节旋钮可以根据实际吊挂的工具重量微调弹簧预紧力，无需拆解壳体即可完成载荷匹配，方便工位切换不同工具时快速调整。在实际工位布局时，需要注意平衡器的安装高度要满足钢缆全行程伸出后，工具可以到达作业面的最低操作位置，同时钢缆完全收回时，工具底部距离地面的高度要满足人员通行的安全距离，避免磕碰。如果是在多工具共用的吊挂工位，还可以搭配滑轨滑车使用，让平衡器可以沿着滑轨在一定范围内横向移动，覆盖更大的作业区域，适配飞机部装时较大的作业面范围。这类平衡器不同于电动葫芦类的起重设备，它不具备主动提升载荷的动力，仅用于抵消吊挂物体的自重，实现无重力化的操作体验，因此在选型时必须严格匹配吊挂物的重量区间，既不能超载使用导致弹簧疲劳断裂，也不能在载荷低于最小标定重量时使用，避免拉力过大导致工具突然回缩造成撞击。日常维护时仅需要定期检查钢缆的磨损情况、吊钩防脱片的有效性，以及壳体固定螺栓的紧固状态，内部的蜗卷弹簧为长效润滑设计，无需频繁加注润滑脂，适合航空制造车间高负荷、长时间的连续作业需求。
