车间工位气动平衡卷收吊挂装置

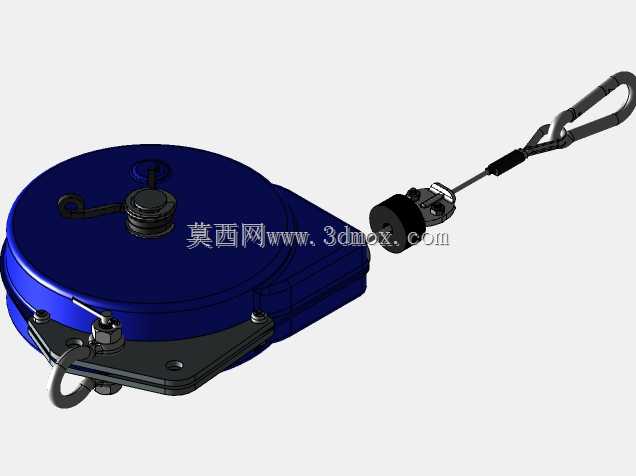

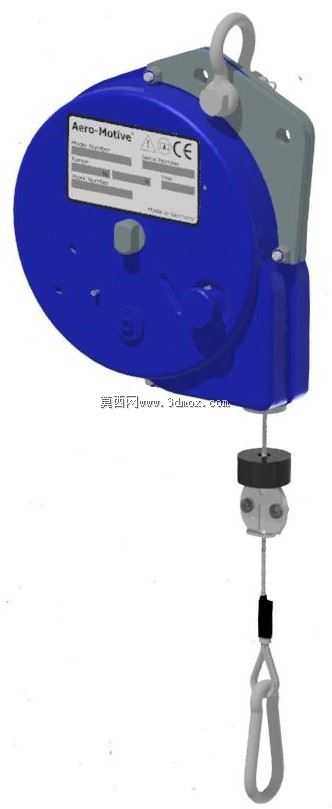

　　在汽车零部件装配、电子元件流水线组装、小型五金件加工这类需要频繁取放手持工具的工位上，这类气动卷收平衡装置的应用覆盖率非常高，它的核心作用是抵消手持操作工具的自重，让作业人员在长时间操作过程中无需持续承受工具重量，大幅降低上肢肌肉负荷，符合工位作业的人体工程学设计要求。从结构设计逻辑来看，这款卷收器采用盘式壳体布局，主体外壳为高强度冲压成型结构，上部集成吊环安装结构，可直接挂接在工位上方的工字梁滑轨、铝合金线棒吊架或者独立悬臂吊的挂点上，安装时需要预留的垂直空间要匹配钢缆的最大伸出长度，避免钢缆完全收卷时下端吊具碰撞壳体底部。内部的卷簧与气动阻尼结构做了同轴布局，钢缆从壳体底部中心的导向孔引出，末端配置了可旋转的吊钩与夹持接头，

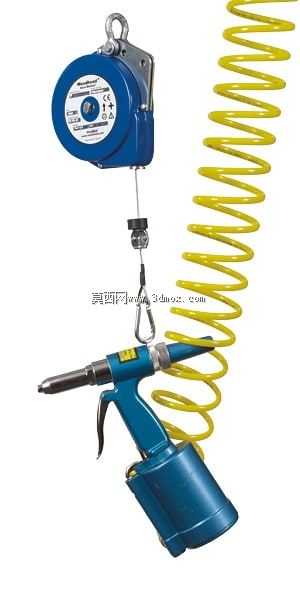

　　能够适配不同规格的气动螺丝刀、扭矩扳手、小型铆钉枪、点胶阀这类手持作业工具，重量适配区间覆盖0.4千克到2.3千克的常用工位工具，钢缆的有效行程达到2.4米，能够覆盖常规单人作业工位的水平与垂直操作范围，作业人员在工位范围内移动工具时，卷收器会自动跟随收放钢缆，始终保持工具处于失重悬浮状态，不需要额外施加抬升或者下拉的力。设计过程中，壳体侧面的标识区域预留了参数标注与安全警示的安装位，壳体边缘做了圆弧过渡处理，避免车间内人员走动或者物料转运时发生磕碰划伤，底部的钢缆导向口配置了耐磨尼龙衬套，能够减少钢缆收放过程中的磨损，延长钢缆的使用寿命，同时避免钢缆带出的润滑脂污染工位工件。这类卷收器的张力调节结构集成在壳体侧面，

　　可根据挂载工具的实际重量微调平衡张力，调整完成后可通过锁止结构固定参数，避免日常使用过程中张力发生偏移，导致工具下坠或者回收力度过大。在实际产线布局时，这类卷收器通常会配合滑轨系统组成工位工具吊挂组，一条滑轨上可根据工位工序数量挂载多台同规格卷收器，分别挂载不同工序所需的操作工具，作业人员切换工序时只需将当前使用的工具推到工位一侧，取下对应工序的工具即可，不需要在工作台面上摆放大量工具，有效节省工作台的操作空间，同时避免工具散落在台面上发生磕碰掉落的风险。从建模还原的角度来看，这款装置的外形轮廓以回转体盘式结构为基础，上部的吊环做了可旋转的铰接结构设计，能够跟随钢缆的牵引方向自由转动，避免钢缆与导向口发生偏磨，

　　下部的吊钩配置了防脱卡扣结构，防止挂载的工具意外脱落造成安全隐患。壳体表面的分模线、固定螺丝的沉孔位置、标识牌的安装凹槽都做了等比例还原，能够直接用于产线布局的三维仿真、工位工装设计的配套选型参考，也可以作为教学场景中工业工位辅助设备的演示模型使用。在设备维护层面，这类卷收器的壳体采用分体式螺栓连接结构，拆开侧面的固定螺栓即可更换内部的卷簧、钢缆或者阻尼密封件，日常维护只需要定期在钢缆表面涂抹少量润滑脂，检查导向衬套的磨损情况即可，不需要复杂的拆解维护流程，能够适配车间连续作业的使用需求。需要注意的是，安装时挂点的承重能力必须大于卷收器自重加上挂载工具的最大重量，同时要保证钢缆垂直引出的角度偏差不超过15度，避免钢缆长期偏斜导致导向衬套异常磨损，缩短设备的使用寿命。
