气动式静电接地卷盘结构设计

　　在燃油装卸、化工品转运这类存在易燃易爆介质的作业场景里，静电导出是现场安全管控的核心环节之一，这类作业过程中，介质在管道内流动、装卸料时的摩擦都会持续在设备、槽罐表面积累静电荷，一旦电荷积累到击穿阈值产生火花，就会直接引燃周边的易燃易爆混合气体，造成不可挽回的安全事故。这款静电卸料卷盘的核心作用，就是为移动作业的槽罐、装卸设备提供可靠的静电泄放通路，通过始终保持接地端与作业设备的等电位连接，将作业过程中持续产生的静电荷实时导入大地，从根源上消除静电火花产生的可能性。

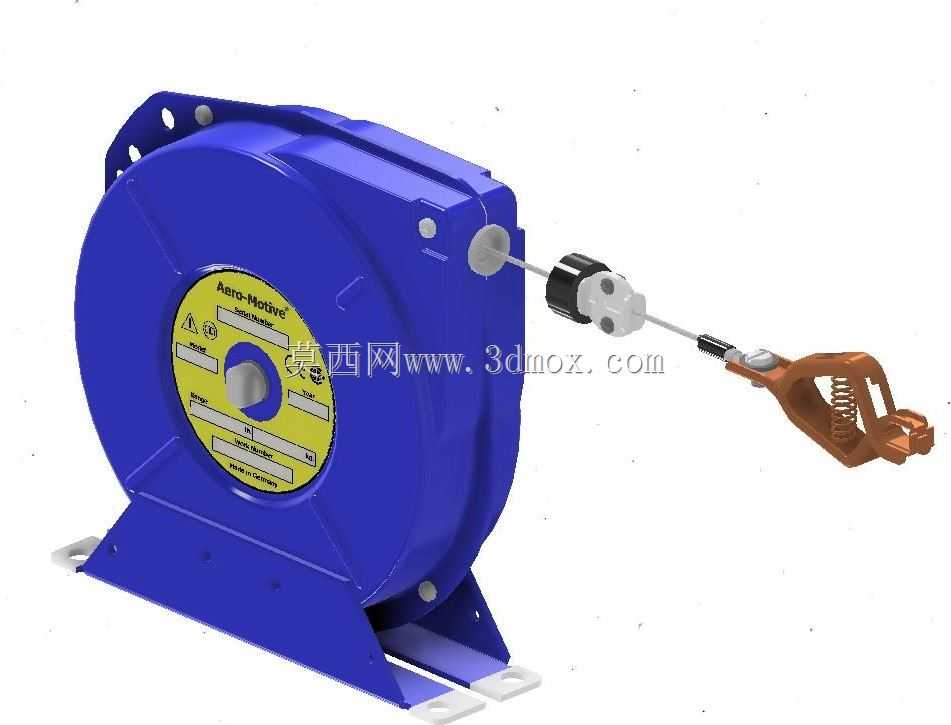

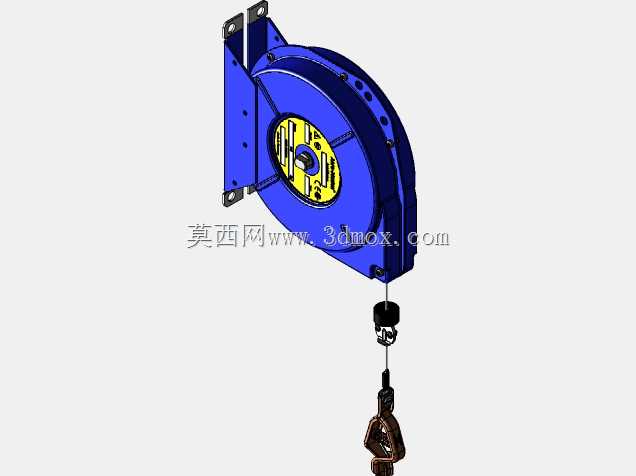

　　从结构设计逻辑来看，这款卷盘采用了封闭式的壳体结构，整体外壳采用高强度工程塑料一体注塑成型，壳体的棱角位置全部做了圆弧过渡处理，既避免了安装、使用过程中尖锐棱角划伤作业人员，也能在户外、车间多尘多油污的使用环境下，为内部的卷簧、导电电缆提供可靠的防护，阻挡粉尘、油污、水汽进入卷盘内部卡滞卷收结构，保证卷盘在复杂工况下的长期运行可靠性。壳体背部设计了带安装孔的固定支架，支架上的长圆形安装孔可以适配不同间距的安装螺栓，不管是安装在装卸栈台的立柱上、还是固定在移动式加注设备的机架侧面，都能通过调整螺栓位置完成快速固定，不需要额外加工适配的安装孔位，降低现场安装的改造成本。

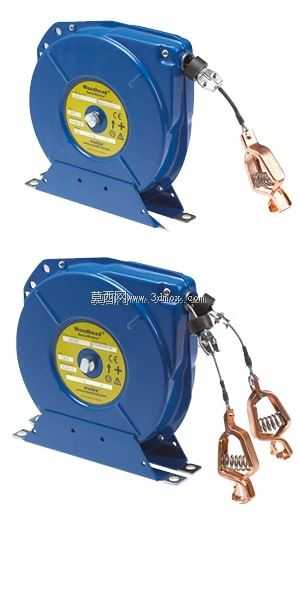

　　卷盘内部采用恒力卷簧作为卷收动力源，卷簧的扭矩经过精准匹配，保证电缆拉出过程中拉力均匀，不会出现拉力陡增或者松垮的情况，当作业完成后，卷簧可以自动将拉出的电缆匀速收回壳体内，不需要人工手动整理线缆，避免电缆长期拖在地面被碾压、踩踏造成绝缘层破损、内部线芯断裂的问题。电缆的有效拉出长度为15.2米，这个长度可以覆盖常规装卸栈台的作业半径，不管是停靠在不同位置的槽罐车，还是需要移动位置的加注设备，都不需要额外接长接地线缆，直接拉出对应长度的电缆就能完成接地连接。电缆端部配备了带强力弹簧夹的接地钳，钳口的锯齿结构可以刺破设备表面的油漆层、氧化层，保证钳口与设备金属基体的可靠接触，避免因为接触电阻过大导致静电泄放不畅，接地钳的绝缘手柄可以让作业人员在连接、拆卸的时候不需要直接接触金属导电部分，操作更加安全。

　　卷盘正面设置了醒目的警示标识区域，标识上清晰标注了设备的使用场景、操作注意事项以及额定参数，作业人员在操作位置就能直接看到警示内容，避免误操作。卷盘的转动部位采用了自润滑轴承结构，长期使用不需要额外加注润滑脂，维护成本极低，转动部位的密封结构可以阻挡外部的杂质进入转动副，保证卷盘在数万次拉出、卷收循环后依然保持顺畅的转动手感，不会出现卡滞、异响的问题。卷盘的导电通路采用了低电阻的滑环结构，不管电缆拉出多长、处于什么角度，滑环都能保证电缆端部与卷盘接地端的电阻处于安全阈值以内，不会因为卷盘转动出现导电通路断开、接触电阻超标的问题，保证静电泄放的持续可靠性。

　　在实际选型应用中，这类卷盘不需要额外配置动力源，依靠内部的机械卷簧结构就能完成自动卷收，不管是在有气源、电源的固定栈台，还是在无动力供应的临时作业点，都能正常投入使用，相比需要外接动力的自动卷盘，适用场景更加广泛。安装时只需要保证卷盘的安装基础有足够的强度，能够承受电缆拉出时的拉力，同时将卷盘的接地端与厂区的接地网做可靠连接，定期检查接地电阻、电缆绝缘层完整性以及钳口的接触情况，就能保证设备长期稳定运行。相比传统的散放接地线缆，这种卷盘式结构可以将线缆规整收纳在壳体内，避免现场线缆杂乱造成的绊倒风险，也减少了线缆因为长期暴露在外出现的老化、破损问题，大幅延长了接地线缆的使用寿命，是易燃易爆作业场景静电防护的可靠配套设备。
