航空动力重型KA系列弹簧平衡器结构设计

　　在汽车零部件装配、航空部件组装、电子产线密集工位等需要频繁手持工具完成重复操作的场景里，这类重型弹簧平衡器是工位辅助系统里极易被忽略但直接影响作业效率与劳动强度的核心部件。不同于轻载型平衡器仅能承载螺丝刀、小型气动扳手这类10kg以内工具的设计，该款KA系列平衡器覆盖84-240磅的载荷区间，对应公制38至110千克的吊挂重量，能够适配重型气动扭矩扳手、大型铆接工具、焊枪总成甚至小型助力机械手末端执行器的吊挂需求，在重型装配工位上替代人工承托工具的全部重量，让操作者仅需施加操作方向的作用力即可完成作业，大幅降低长时间工位作业的肌肉劳损风险。

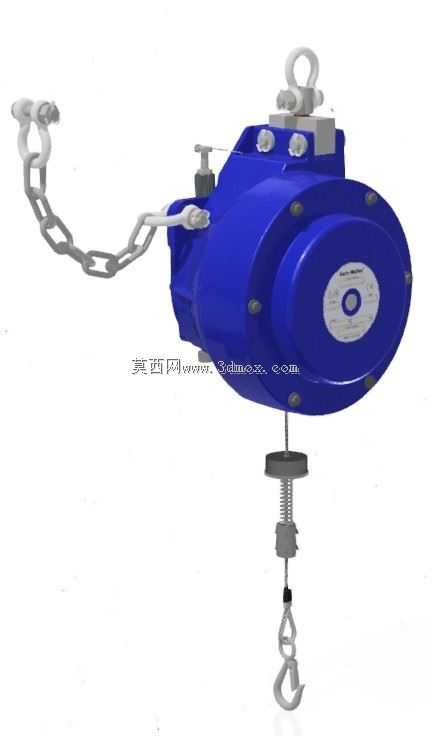

　　从结构设计逻辑来看，该平衡器采用蜗卷弹簧作为核心储能元件，整体外壳为铸铝材质一体成型后做蓝色喷塑处理，既保证了壳体的结构强度，避免车间内磕碰导致壳体变形卡滞内部弹簧组件，又通过金属壳体实现了内部弹簧组件的防尘防护，适配多粉尘、有少量切削液飞溅的机加与装配车间环境。设备顶部设置吊环结构，可直接挂接在工位上方的钢结构横梁、铝合金线棒吊架或者KBK柔性轨道的滑车下方，安装时仅需保证吊点垂直于作业工位中心即可，无需额外的复杂安装支架，单台设备的安装边界仅需预留直径200mm、高度350mm的顶部空间，不会占用过多工位上方的排布空间，适合密集工位的批量排布。

　　设备下部的钢缆行程达到7英尺，对应公制2.1米的伸缩长度，能够覆盖工位上方吊点到作业面1.5米至2米的常规高度差，钢缆末端配置万向吊钩与防脱卡扣，吊挂工具时可通过卡扣锁死防止工具意外脱落，同时万向结构允许工具在作业时360度旋转，不会因为钢缆扭转产生额外的操作阻力。设备侧面设置载荷调节旋钮，可根据吊挂工具的实际重量旋转调节弹簧预紧力，调节过程中可通过侧面的刻度标识直观判断当前承载区间，保证工具吊挂后能够在行程范围内任意位置悬停，既不会出现工具下坠也不会出现弹簧拉力过大导致工具自动回缩的问题，调节完成后可通过锁紧螺钉固定调节旋钮，避免车间作业过程中误碰导致载荷参数偏移。

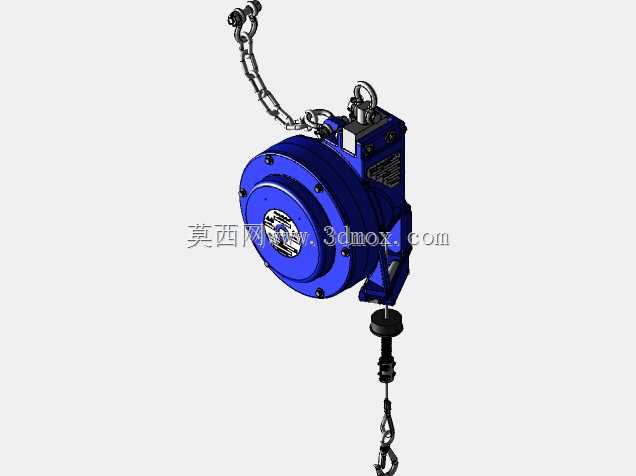

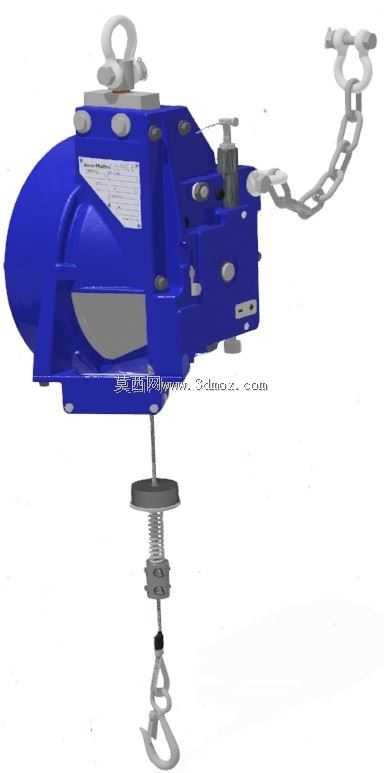

　　设备侧面额外配置了安全锁链结构，安装时需将锁链另一端固定在顶部吊点的独立锚点上，即便主吊环因为长期疲劳出现断裂，安全锁链也能拉住平衡器本体避免设备坠落造成安全事故，这一冗余设计是重型吊装类辅助设备必须具备的安全结构。钢缆出口位置设置了阻尼缓冲结构，当钢缆快速回缩时能够提供阻尼力，避免吊钩快速撞击壳体造成壳体损伤或者钢缆乱绳，同时也能防止工具被快速回弹的钢缆带起碰伤操作者。从三维建模的角度来看，该模型完整还原了壳体的螺栓连接点位、吊环的铰接结构、钢缆的伸缩路径、调节旋钮的防滑纹理以及吊钩的防脱卡簧结构，在做产线三维布局、工位工装设计时，可直接将该模型导入装配体中，验证吊点高度、钢缆行程与作业范围的匹配度，也可基于该模型的安装接口尺寸配套设计工位吊架的连接结构，避免现场安装时出现尺寸干涉问题。

　　在实际产线应用中，这类平衡器通常会和滑轨滑车配合使用，覆盖一定范围内的多个作业点位，比如在发动机总装线上，单台平衡器吊挂扭矩扳手后可沿轨道覆盖3-5个相邻的螺栓紧固工位，无需为每个工位单独配置吊挂设备，能够有效降低产线的工装投入成本。同时平衡器的弹簧组件做了疲劳寿命优化，在额定载荷下可实现数十万次的伸缩循环，满足产线三班倒连续作业的使用需求，日常维护仅需定期检查钢缆的磨损情况、吊环的连接牢固度以及调节旋钮的锁紧状态，无需复杂的润滑或者拆解保养，适配工业场景下低维护成本的使用要求。
