重型JA系列弹簧平衡器结构设计

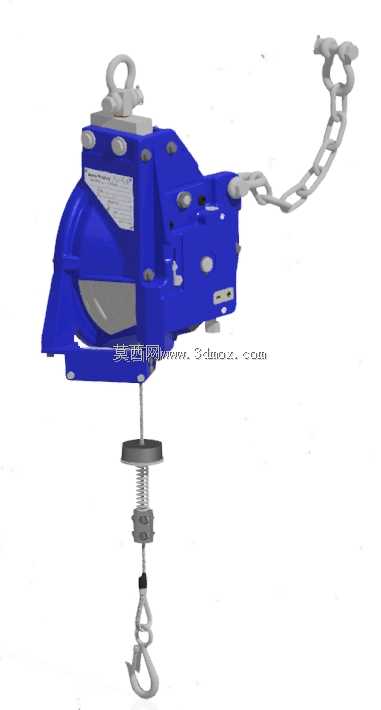

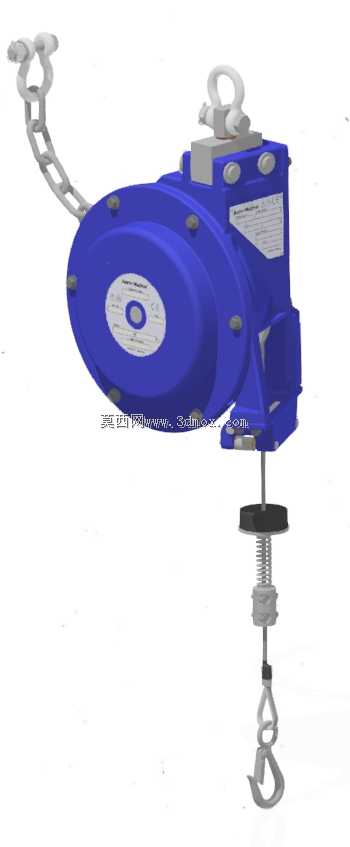

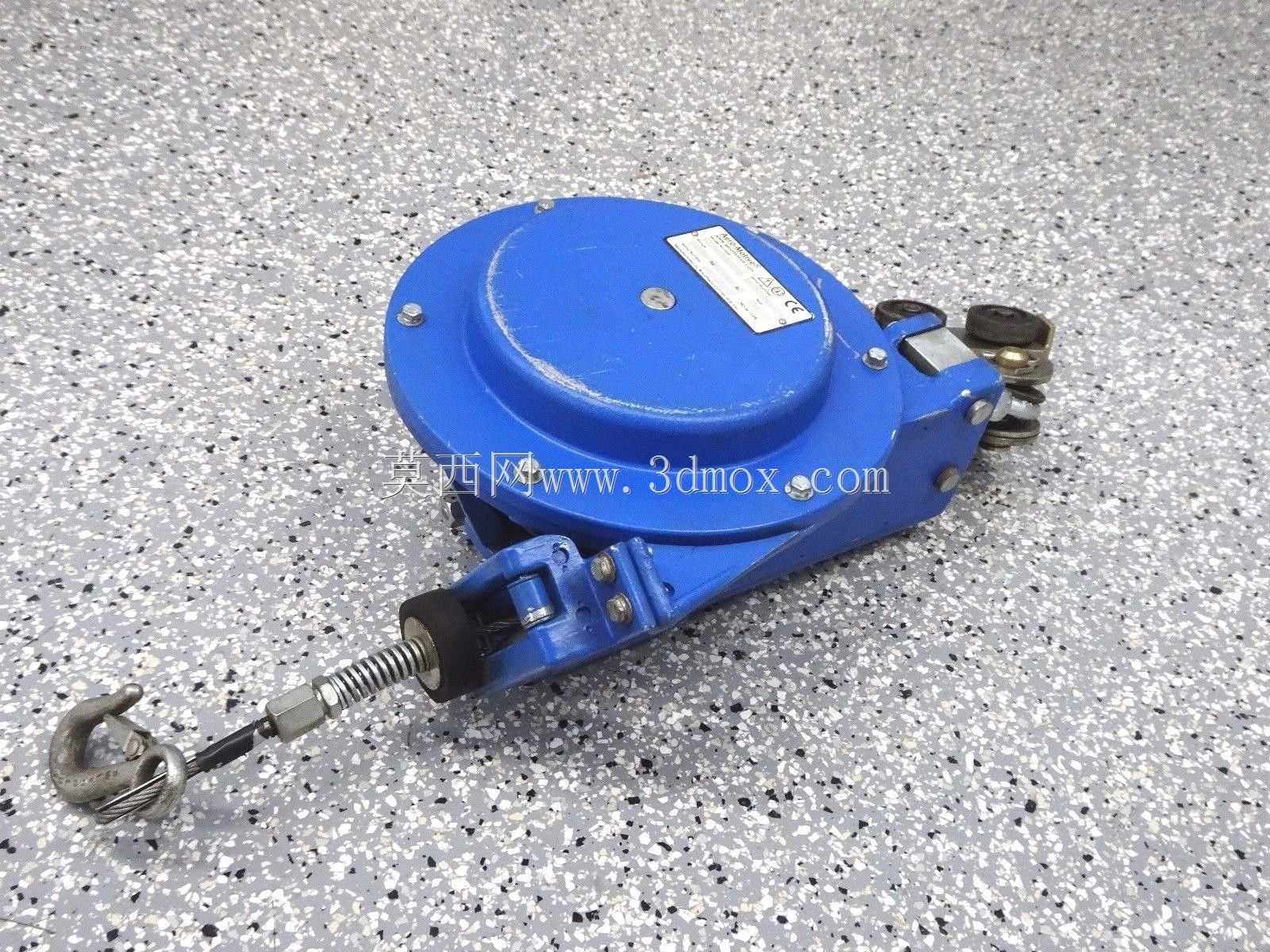

　　在汽车零部件焊装、航空部件组装、重型工具工位排布这类需要长时间手持重载操作的场景里，弹簧平衡器是降低操作疲劳、提升工位作业效率的核心辅助吊具，本次建模的JA系列重型平衡器，针对13-100磅区间的悬挂载荷做了针对性的结构优化，适配车间内气动扳手、重型铆接工具、小型吊装夹具的悬挂需求。从实际安装边界来看，该平衡器顶部采用吊环式悬挂结构，可直接适配车间内工字钢滑轨、固定吊点的挂钩连接，悬挂点无需额外加工转接件，顶部吊环的回转间隙预留了360度旋转空间，作业时工具可随操作人员的动作自由调整角度，不会出现钢索扭结、卡滞的问题。设备主体采用蜗卷弹簧作为核心储能元件，弹簧仓的圆形壳体做了加厚冲压处理，壳体表面的固定螺栓采用内六角沉头设计，

　　既避免了作业时螺栓突出剐蹭操作人员衣物，也能保证弹簧仓的密封性能，防止车间内的焊接飞溅、金属粉尘进入弹簧仓内部，延长蜗卷弹簧的使用寿命。钢索出线端设置了阻尼式缓冲结构，当悬挂工具被快速释放时，缓冲结构会抵消钢索回缩的冲击力，避免吊钩快速回弹撞击壳体造成结构损伤，同时也能防止工具回弹碰伤作业人员。底部的吊钩采用防脱锁扣设计，悬挂工具后锁扣自动闭合，即使作业过程中出现晃动，工具也不会从吊钩处脱落，钢索的有效行程为7英尺，足够覆盖单个工位的作业范围，操作人员在工位内移动作业时，无需额外调整悬挂点高度，平衡器会自动跟随载荷调整钢索伸出长度，始终保持载荷处于重力平衡状态，操作人员仅需施加很小的力就能带动工具移动、调整姿态。从结构设计思路来看，

　　该平衡器的重心完全落在顶部吊环的中心轴线上，悬挂后不会出现偏斜，钢索出线口位于壳体正下方，钢索伸缩过程中始终与壳体保持垂直，避免了钢索偏磨出线口密封件的问题。壳体侧面设置了载荷调节窗口，无需拆开壳体就能通过专用扳手调整蜗卷弹簧的预紧力，适配不同重量的悬挂工具，调节刻度直接标注在窗口边缘，调整时可直接对应刻度值设置平衡载荷，无需反复测试平衡状态。在实际工位布局中，该类平衡器通常会配合滑轨系统使用，多个平衡器沿滑轨排布，覆盖整条装配线的作业点位，相比传统的悬臂吊、手动葫芦，弹簧平衡器无额外动力消耗，依靠弹簧储能实现载荷的重力平衡，响应速度更快，操作人员移动工具时没有迟滞感，尤其适合高频次、重复动作的装配作业场景，

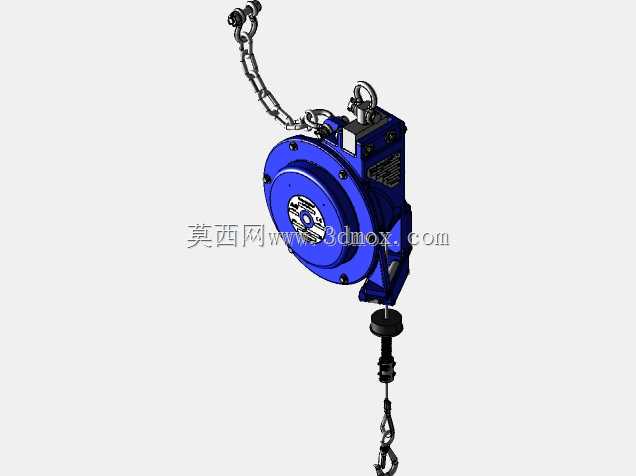

　　能有效降低操作人员的手臂负荷，减少长期重载操作带来的职业损伤。建模过程中对壳体的壁厚、弹簧仓的安装间隙、钢索导向轮的位置都做了1:1还原，出线口的防尘垫、吊钩的防脱卡簧、顶部吊环的连接销轴这些细节结构都完整呈现，可直接用于工位布局仿真、吊具选型校核，也可作为同类平衡器结构优化的参考模型，安装时需注意悬挂点的承重能力需大于平衡器额定最大载荷的1.5倍，钢索伸缩范围内不得有尖锐棱角，避免钢索被剐蹭断裂，日常维护时仅需定期在导向轮处添加少量润滑脂，检查钢索是否有断丝情况即可，整体结构可靠性高，适合车间高负荷、长时间的作业环境使用。
