重型气动卷收器工业级结构设计

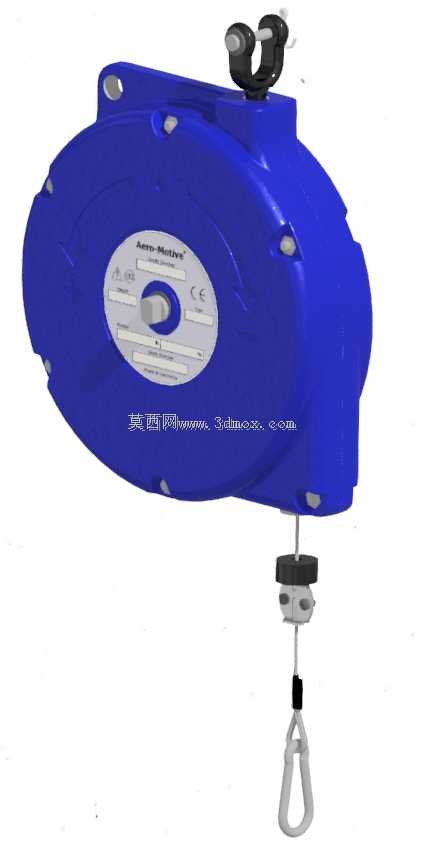

　　在汽车总装线的内饰装配工位、重型机械维修车间的气动工具作业区、船舶制造的舱内管线布设场景中，这类重型气动卷收器是平衡工具重量、规整作业管线的核心辅助工装，区别于普通轻型弹簧平衡器，该款卷收器针对8-10千克级的大扭矩气动扳手、气动砂轮机等工具设计，可承载2-22磅的工具自重，适配2.4米的电缆或气管行程，完全覆盖常规工位操作人员的站立作业半径，无需额外拖拽管线即可完成工位范围内所有点位的操作。从结构设计逻辑来看，卷收器采用扁形蜗卷弹簧作为核心回卷动力源，外壳采用高强度压铸铝合金一体成型，表面做蓝色喷塑防腐处理，既能够抵御车间内的切削液飞溅、焊渣溅射，也能在-10℃到50℃的常规车间温度区间内保持结构强度，不会因长期受力出现壳体形变。

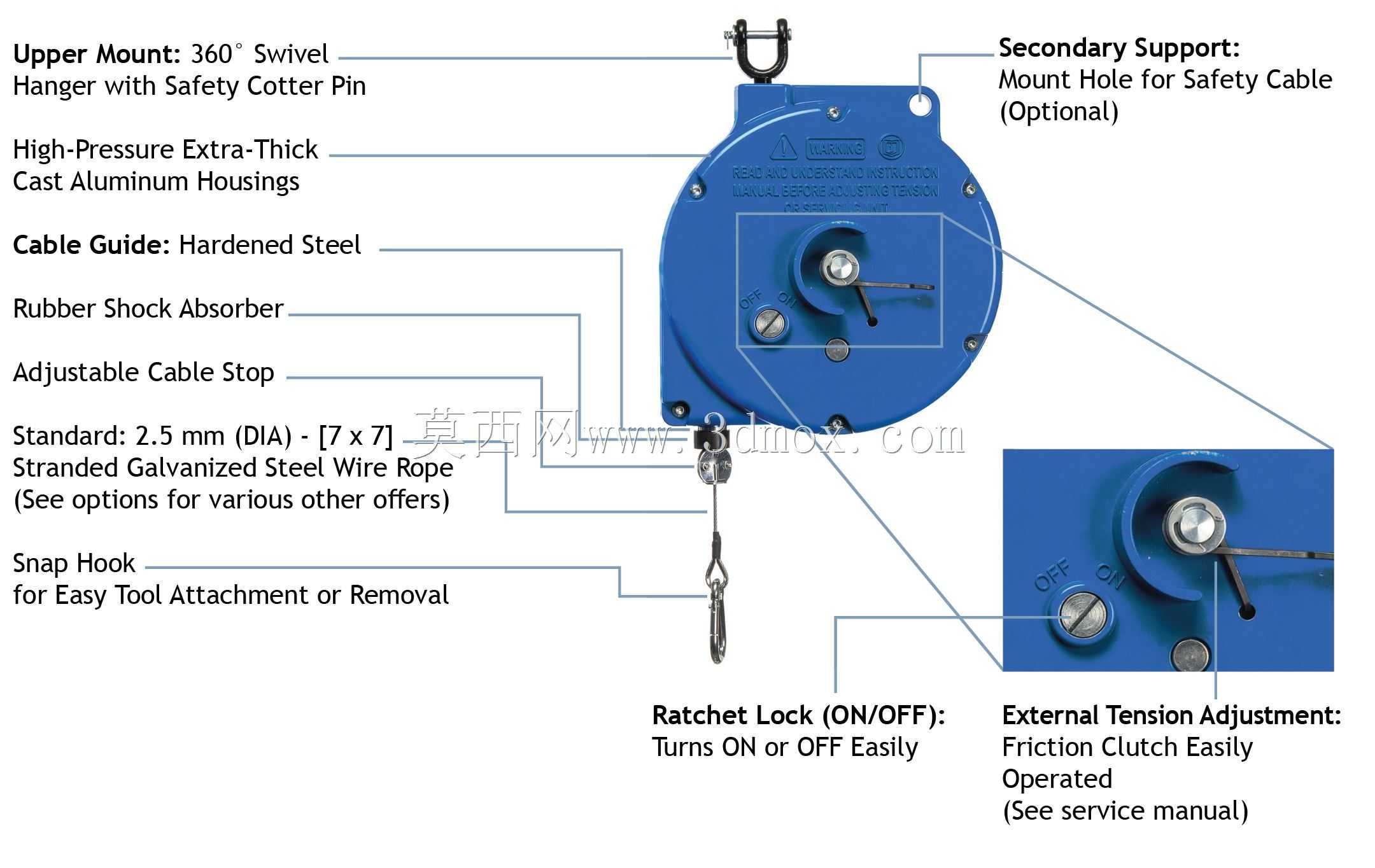

　　外壳上的固定吊耳采用加厚金属嵌件设计，可直接通过卸扣挂载在工位上方的工字钢滑轨或者固定吊点上，安装时仅需保证吊点垂直于作业中心区域即可，无需额外调整安装角度，卷收器内部的棘轮锁止机构可以在任意行程位置锁止管线长度，操作人员将工具拉到合适作业长度后，轻微下拉再松手即可触发锁止，避免工具在不使用时自动回缩造成碰撞，需要收回时仅需再次下拉一小段距离即可解锁，蜗卷弹簧会匀速将管线收回，不会出现管线快速回弹抽打人员或者设备的情况。从安装边界尺寸来看，卷收器主体为扁圆形结构，厚度控制在120毫米以内，直径约280毫米，挂载后不会占用过多的工位上方垂直空间，即使在层高较低的维修车间内安装，也不会出现磕碰操作人员头部的问题，

　　出线口位置加装了耐磨橡胶导向套，避免气管或者电缆在长期伸缩过程中被壳体金属边缘割破绝缘层或者气管壁，延长配套管线的使用寿命。在实际产线应用中，这类卷收器通常会和工位供气主管路、供电桥架配合安装，每个工位配置1-2台，分别挂载气动工具和电动工具，完全替代传统的管线拖拽放置方式，既避免了地面管线散落造成的人员绊倒风险，也减少了管线被工件、工具碾压造成的破损漏气、漏电隐患，同时恒定的弹簧拉力可以平衡工具90%以上的自重，操作人员在长时间手持工具作业时，无需承担工具本身的重量，大幅降低手腕、手臂的肌肉疲劳度，符合车间作业的人体工程学设计要求。卷收器的内部弹簧采用预紧力可调设计，在出厂时会根据标称承载范围设置基础预紧力，

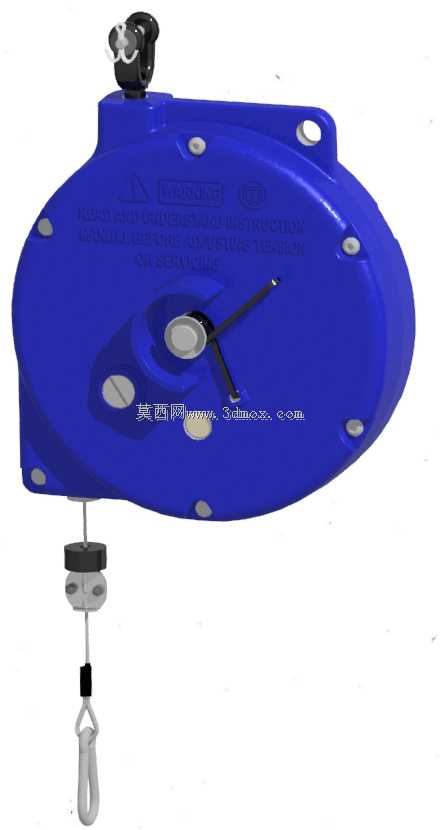

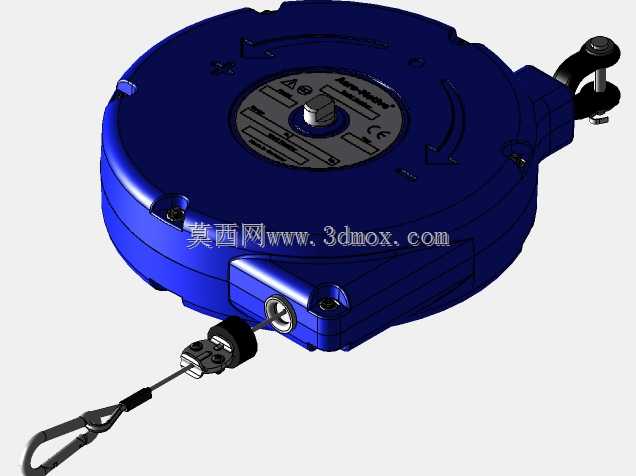

　　现场安装时可以通过外壳侧面的调节旋钮微调弹簧拉力，匹配不同重量的挂载工具，保证拉力和工具自重完全平衡，不会出现拉力过大工具回缩过快，或者拉力过小工具下坠的问题。外壳正面的标识区域清晰标注了承载范围、行程参数等核心信息，方便现场设备管理人员快速识别设备参数，做日常的点检维护，日常维护仅需要定期在出线口位置添加少量润滑脂，检查固定吊点的螺栓紧固情况即可，蜗卷弹簧的设计使用寿命可达5万次以上的伸缩循环，完全满足工业车间三班倒的高频使用需求，不需要频繁更换内部配件。在三维建模过程中，这类卷收器的结构重点在于蜗卷弹簧的动力匹配计算、棘轮锁止机构的配合间隙设计，以及外壳的加强筋布局，既要保证壳体有足够的强度承受弹簧的回卷张力和工具挂载的冲击力，也要尽可能控制整体重量，降低挂载吊点的承重负荷，出线口的导向套弧度需要经过反复验证，保证管线在任意拉出角度下都能和导向套平滑接触，不会出现硬折角造成管线通气、通电不畅的问题。
