航空动力重型EA弹簧平衡吊三维结构

　　在装配工位密集的生产车间里，这类弹簧平衡器是工位侧方最常见的辅助吊具，尤其适配手持电动拧紧工具、小型气动铆接设备、轻型焊接机头这类需要长时间手持操作的工装挂载，能抵消工具自身重量，让操作人员在作业全程仅需施加操作方向的作用力，无需持续承担工具自重带来的负荷，大幅降低长时间重复操作带来的肌肉劳损，符合工位人因工程设计的核心要求。

　　这款重型EA系列平衡器的核心承重区间覆盖2.3千克到28千克，刚好覆盖大部分工业级手持装配工具的重量范围，钢缆的有效伸缩行程达到1.8米，足够满足常规工位从工具悬挂点到作业面的垂直距离需求，不管是固定在工位上方的工字梁滑轨上，还是搭配悬臂吊安装在工位侧方，都能覆盖单人作业面的全范围操作空间，不会出现钢缆长度不足导致操作受限的问题。

　　从结构设计来看，主体采用蜗卷弹簧作为核心储能元件，弹簧的预紧力可以通过壳体侧面的调节机构进行微调，挂载不同重量的工具时，只需要转动调节旋钮就能改变弹簧的初始扭矩，让挂载的工具在行程内任意位置都能实现悬停，不会出现自动上滑或者下坠的情况。顶部的悬挂结构采用卸扣式连接，既可以直接挂在固定吊点上，也能适配滑轨滑车的连接接口，安装时不需要额外加工转接件，通用适配性较强。壳体采用一体压铸的高强度壳体，表面做了喷塑耐磨处理，能抵御车间内常见的油污、切削液飞溅，日常使用中不需要频繁做外壳维护，仅需要定期检查钢缆的磨损情况、弹簧的预紧力衰减情况即可。

　　钢缆出口位置设置了导向滑轮与阻尼缓冲结构，钢缆拉出或者收回时不会出现与壳体剐蹭的情况，末端的吊钩带防脱锁扣，挂载工具时可以避免工具意外脱钩坠落，提升工位作业的安全性。钢缆本身采用多股镀锌钢丝绳，抗弯折疲劳性能较好，在频繁伸缩的使用场景下，能保证较长的使用寿命，不会因为反复弯折出现断丝的情况。

　　在实际选型安装时，需要注意悬挂点的承重能力必须大于平衡器额定最大载荷加上挂载工具的总重量，避免悬挂点失效引发安全事故。安装时要保证平衡器自然下垂时钢缆的出线方向垂直于作业面，不要出现斜拉的情况，否则会加剧导向滑轮与钢缆的磨损，也会影响悬停的精度。如果是多工位共用的滑轨安装场景，还要注意相邻平衡器的悬挂间距，避免两个平衡器的钢缆出现缠绕干涉的情况。

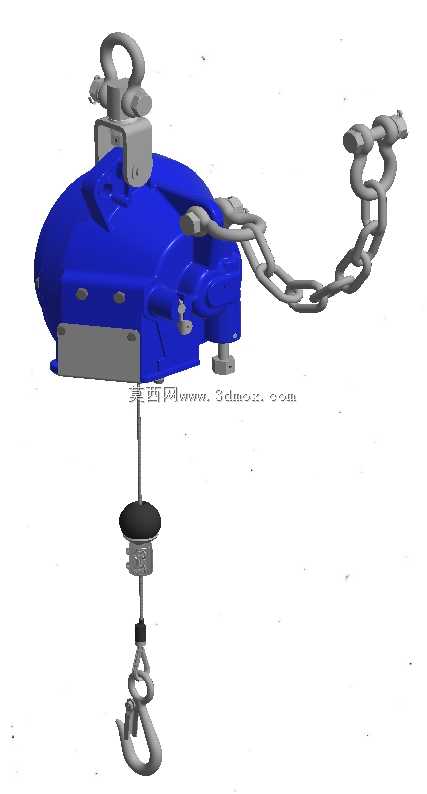

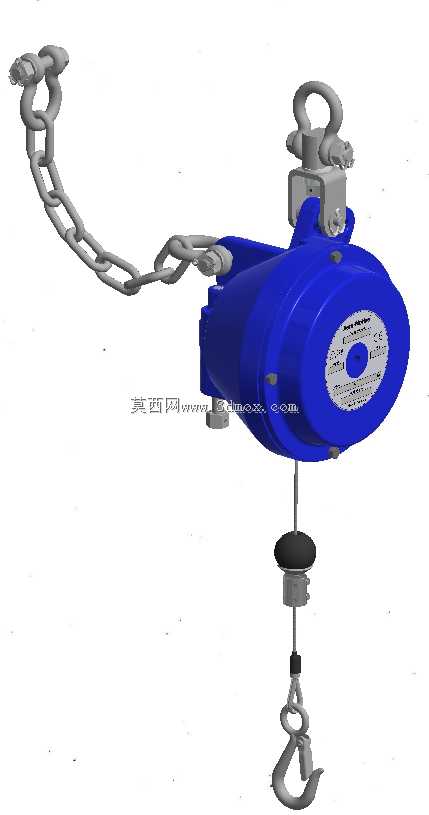

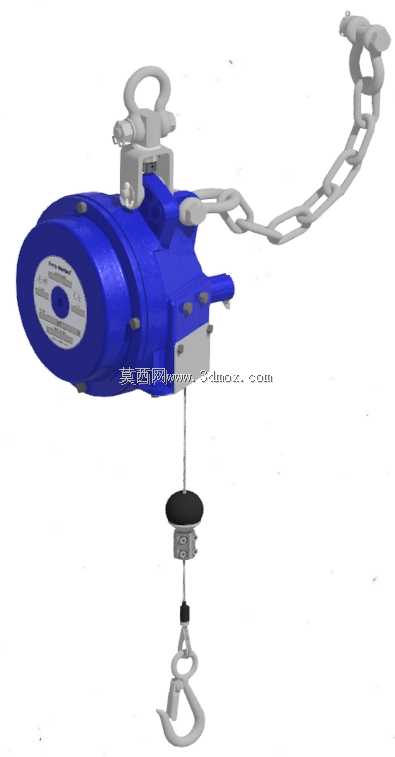

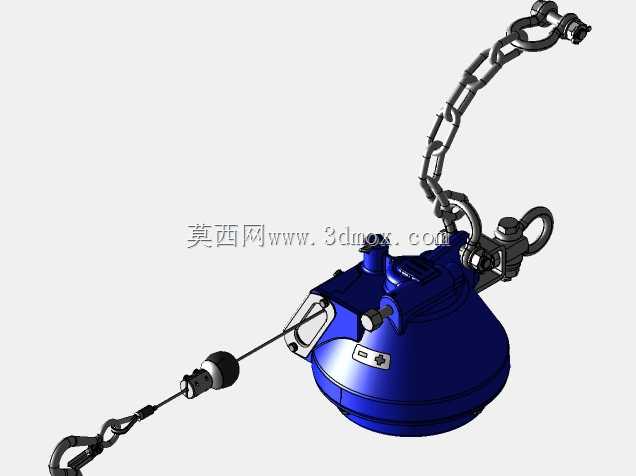

　　从三维建模的角度来看，这个模型完整还原了壳体的分型面、顶部卸扣的连接间隙、钢缆末端的吊钩结构、调节旋钮的防滑纹理，甚至壳体表面的标识铭牌位置都做了准确还原，不管是用于车间工位布局的三维仿真，还是做平衡器本身的结构改进设计，都能直接作为基础模型使用，不需要再重新测绘核心结构尺寸。模型的装配关系完全按照实际产品的装配逻辑搭建，蜗卷弹簧的腔体、钢缆的卷绕轮、顶部悬挂的回转结构都做了分层处理，做运动仿真时可以直接定义钢缆的伸缩约束，模拟实际使用时的拉出、收回、悬停动作，验证不同安装高度下的作业覆盖范围。

　　这类平衡器不同于电动葫芦或者气动葫芦，它不需要外接动力源，完全依靠内部弹簧的储能实现载荷平衡，没有动力管线的牵绊，在没有气源、电源的临时工位也能快速部署使用，而且没有动力设备的运行噪音，能有效降低车间的作业噪声水平。在航空装配、汽车总装、电子设备组装这类对工位操作灵活性要求较高的场景下，这类弹簧平衡器的使用占比非常高，相比其他吊挂装置，它的结构更紧凑，自重更轻，安装调整更便捷，维护成本也更低。

　　设计这类平衡器时，核心的难点在于蜗卷弹簧的扭矩曲线匹配，要保证钢缆在全行程拉出的过程中，弹簧输出的拉力始终与挂载重量保持一致，不会出现行程上端拉力大、行程下端拉力小的情况，否则操作人员在不同高度操作工具时会感受到明显的力度差，影响操作手感。这款EA系列的平衡器在弹簧腔内部做了变径卷轮设计，通过卷轮的直径变化补偿弹簧扭矩随卷绕圈数的变化，从而实现全行程内拉力的恒定，这也是它能实现任意位置稳定悬停的核心结构设计。
