重型LA系列气动平衡吊结构设计

　　在汽车整车焊装线、航空部件装配工位、重型零部件精加工上下料场景中，这类气动平衡吊是工位辅助搬运的核心工装，区别于传统电动葫芦的刚性起升逻辑，它依靠气动回路的压力反馈实现负载的悬浮状态，操作人员仅需施加极小的外力就能引导负载完成上下位移、水平对位，大幅降低重复搬运作业的肌肉劳损风险，适配高频次、高精度对位的装配工序需求。

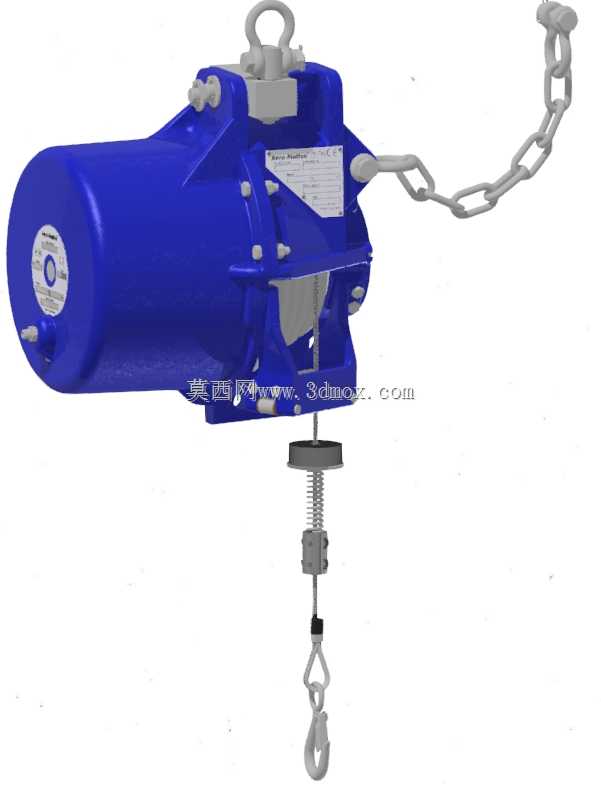

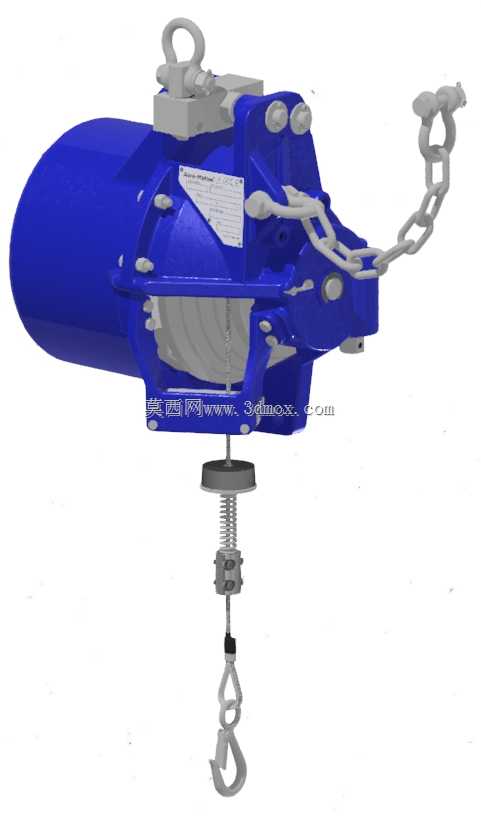

　　从结构设计逻辑来看，该平衡吊采用同轴式气动马达与卷筒集成布局，主体壳体为高强度铸铝材质，在保证结构刚性的前提下控制整机自重，顶部设置的标准吊环适配车间通用的工字钢滑车、定吊点安装座，安装时仅需匹配吊环的承重载荷等级，无需额外定制连接法兰，能快速适配现有车间的起重悬挂系统。设备侧面预留的气动接口采用通用快插规格，接入车间常规0.6-0.8MPa压缩空气气源即可工作，无需额外配置增压或稳压回路，内部的活塞式平衡阀组可根据悬挂负载的重量自动调整气腔压力，当负载在额定重量区间内时，吊钩可在全行程范围内任意位置悬停，不会出现溜钩、下坠的安全隐患。

　　该款平衡吊的额定承重覆盖79-168千克区间，钢缆行程可达2.1米，足够覆盖常规工位从地面料架到装配台面的高度差需求，钢缆末端配置的万向吊钩可360度旋转，配合钢缆的垂直导向结构，起吊过程中不会出现负载扭转的问题，适配各类异形零部件的起吊对位。设备壳体侧面设置的阻尼调节旋钮，可根据操作习惯调整钢缆收放的阻尼系数，在搬运精密易碎部件时可增大阻尼避免钢缆快速收放带来的冲击，搬运重型刚性部件时可适当减小阻尼提升操作响应速度。

　　从安装边界来看，设备主体的径向最大尺寸不超过300毫米，轴向长度约450毫米，悬挂后占用的垂直空间仅需预留600毫米的安装间隙，不会过多占用车间顶部的管线排布空间，设备侧面的链条式安全挂点可二次连接到车间顶部的固定结构上，即使主吊环出现连接失效，安全链也能拉住设备主体避免坠落，符合工业工位起重设备的安全规范。

　　在实际工位应用中，这类平衡吊常搭配夹具、真空吸盘等末端执行器使用，比如在发动机装配工位搭配缸盖夹具，可快速完成缸盖的抓取、对位、落装，全程无需人工承担负载重量；在航空零部件维修工位搭配专用吊具，可精准调整部件的安装角度，避免人工搬运过程中出现的磕碰损伤。设备内部的弹簧蓄能结构可在气源突然中断时锁定钢缆位置，不会出现负载突然下坠的情况，保障突发状况下的工位安全，钢缆出口处设置的防尘毛刷可阻挡车间内的焊渣、粉尘进入卷筒腔室，延长内部密封件与钢缆的使用寿命，日常维护仅需定期检查钢缆磨损情况、排放气动回路的积水即可，无需复杂的拆解保养。

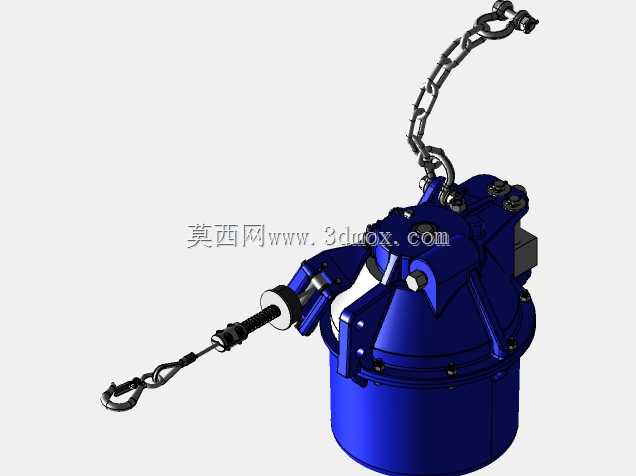

　　从三维建模的角度来看，该设备的结构拆分可分为主体壳体、气动马达组件、卷筒组件、平衡阀组、吊环结构、吊钩组件、安全挂链七个核心模块，建模时需重点关注各部件的装配间隙，尤其是卷筒与壳体之间的同轴度公差，钢缆的缠绕路径需匹配卷筒的螺旋槽结构，避免出现钢缆乱绳的干涉问题，外部的操作手柄与气路控制元件的布局需符合人体工程学要求，操作人员站在工位常规操作位置即可触碰到所有调节旋钮与控制开关，无需额外探身或抬手操作。
